| Nazwa marki: | WINLEY |
| Numer modelu: | ZGS-112,5/4,16 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | obudowa ze sklejki |
| Warunki płatności: | T/T |

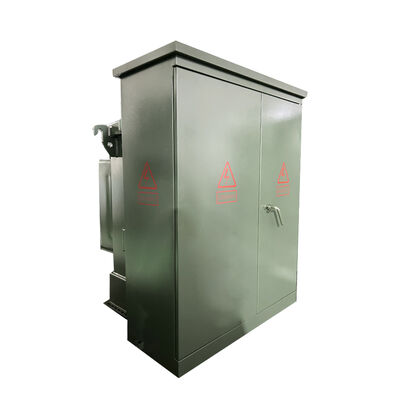

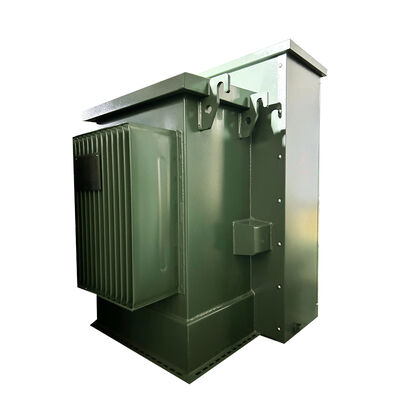

112.5kva Trzyfazowy transformer 4160V do 208VCertyfikat UL/CUL

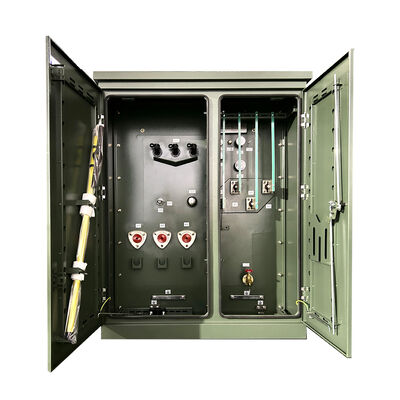

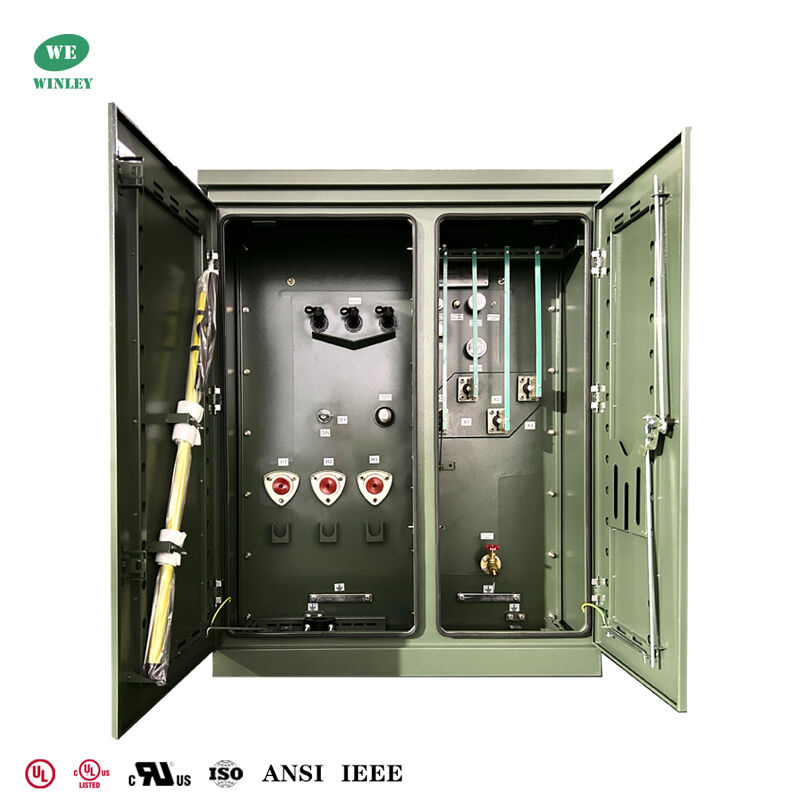

Ten trójfazowy transformator z podkładką wyposażony jest w konfigurację składową, wypełnioną płynem, zaprojektowaną specjalnie do zastosowań w zakresie zasilań radialnych.działa na częstotliwości 60 Hz, posiadający grupę wektorową Dyn1, napięcie pierwotne 4160V i napięcie wtórne 208Y/120V, idealny do spełnienia potrzeb w zakresie dystrybucji energii w scenariuszach handlowych i przemysłowych.
Dlaczego wybrałeś nas?
WINLEY oferuje kompletną linię transformatorów trójfazowych na płynie, spełniających normy ANSI®/IEEE® i posiadających certyfikat UL/cUL.5 kV i mocy nominalnych do 5W przypadku transformatorów o pojemności 1000 kVA są one odpowiednie do zastosowań wysokonapięciowych i o dużej pojemności, takich jak podstacje i systemy energetyczne przemysłowe.Ich konstrukcja w stanie zanurzenia w oleju zapewnia lepszą wydajność i stabilność w dużym obciążeniu, scenariusze wysokiego napięcia.
Certyfikat UL certyfikat CUL
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż radialna |
| Faza | Trzy fazy |
| Pojemność | 1120,5 KVA |
| Grupa wektorów | Dyn1 |
| Napięcie pierwotne | 4160V |
| Włókno wtórne | 208Y/120 |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 55/65°C |
| Klasa chłodzenia | ONAN; samochłodzony |
| Standardy wydajności | Spełnia normy DOE 2016 i ANSI/IEEE |
| Materiał nawijania | Miedź |
| Brak utraty obciążenia (w watach)) | +/- 260 W |
| Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 1,300 W |
Rysunki techniczne
Zastosowanie
Sspecyfikacja
| Moc nominalna (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (V) |
Utrata bez obciążenia (W) |
Strata w trakcie obciążenia (W) |
Wysokość (mm) |
Głębokość (mm) |
Szerokość (mm) |
Waga (kg) |
Waga (kg) |
| 75 KVA | 34.5KV 4.160KV 12.47KV 13.2KV 130,8 KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 lub inne |
277V 347V 480 V 600 V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Proces produkcji
|
