| Nazwa marki: | WINLEY |
| Numer modelu: | D-50/13,85 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | obudowa ze sklejki |
| Warunki płatności: | T/T |

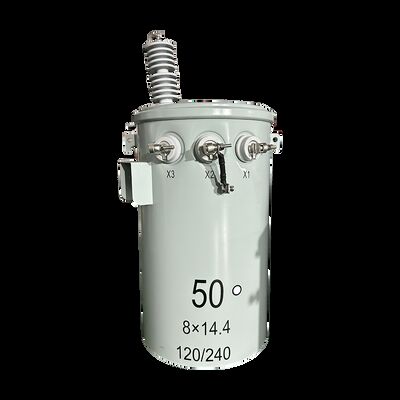

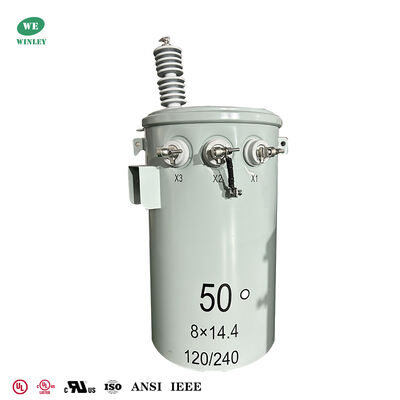

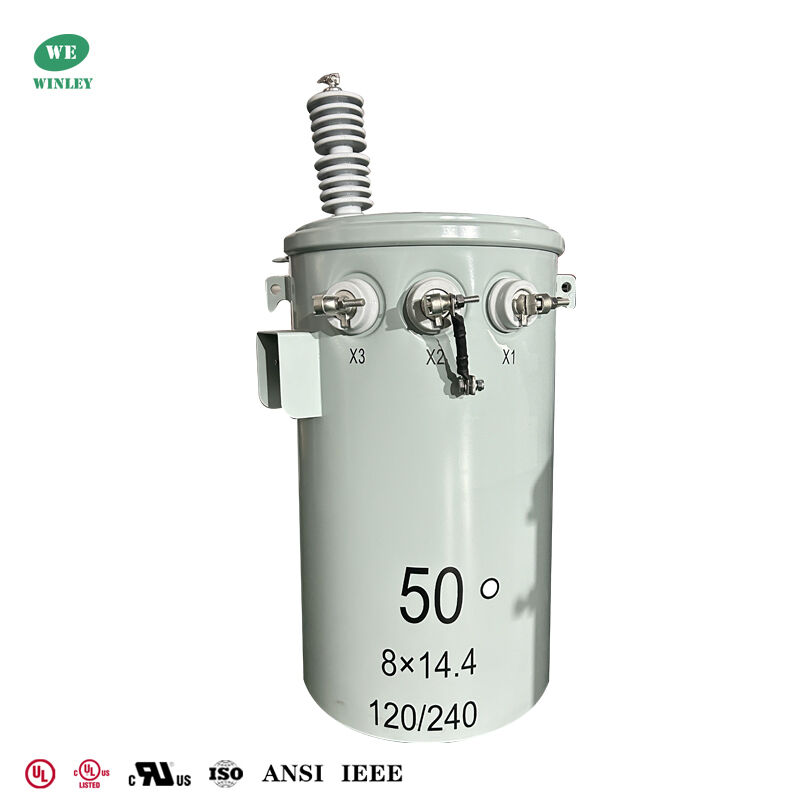

CSA 2.2 802 Standardowy 50kva Transformator na biegunach typu oleju 13856V do 120v cUL Certyfikowany transformator biegunach mocy
Standardy CSA C2.2-06/CSA 802 obejmują wszystkie aspekty projektowania, eksploatacji i testowania transformatorów w celu zapewnienia bezpiecznej, wydajnej pracy,z szczególnym naciskiem na zmniejszenie strat energii i spełnienie przepisów dotyczących ochrony środowiska.
Jednopasowe transformatory Winley Electric® są w pełni zgodne z wymogami CSA i posiadają certyfikat UL i cUL.wysoka niezawodność w ciągłym działaniu, a utrzymanie jest łatwe.
Certyfikacja UL certyfikacja UL

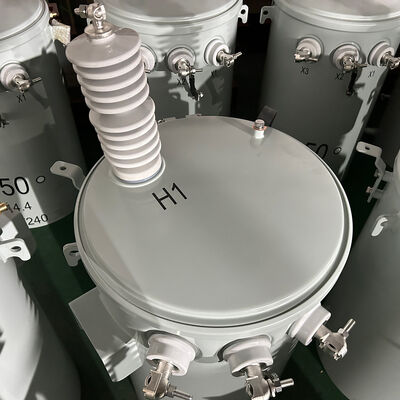

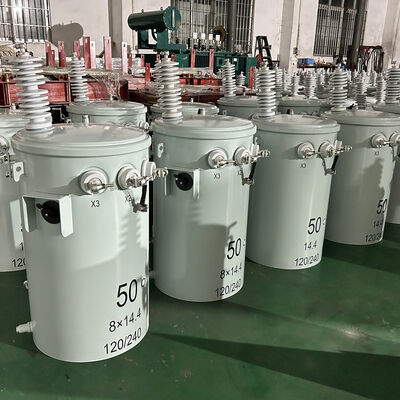

Zdjęcia wyrobu fabrycznego
Główne dane
| Nie, nie, nie. | Pozycja | Zjednoczenie | Specyfikacja | UWAGA |
| 1 | Rodzaj | ~ | Wyposażone w gniazdo | rodzaj konwencjonalny |
| 2 | Pojemność nominalna | kVA | 50 | |
| 3 | Numer fazy | ~ | Jednorazowa faza | |
| 4 | Napięcie pierwotne | V | 13856GrdY/8000 | Wye z ziemią |
| 5 | Włókno wtórne | V | 120/240 | |
| 6 | Grupa wektorów | ~ | II6 | |
| 7 | Rodzaj odtwarzania | ~ | Odtwarzanie z zewnątrz obwodu | |
| 8 | Zakres wykrywania | % | ±2*2.5 | |
| 9 | Metoda chłodzenia | ~ | ONAN | |
| 10 | Częstotliwość nominalna | Hz | 60 | |
| 11 | Klasa izolacji | ~ | A(105°C) | |
| 12 | Wzrost temperatury | K | 65 | |
| 13 | Materiał nawijania | ~ | Aluminium/Aluminium | |
| 14 | Materiał podstawowy | ~ | stali krzemowej | |
| 15 | Płyn izolacyjny | ~ | Olej mineralny | |
| 16 | Wymiar | mm | 625*730*1150 | wyłącznie na potrzeby odniesienia |
| 17 | Waga | kg | 320 | |
| 18 | Warunki eksploatacji | ~ | na zewnątrz | |
| 19 | Poziom morza | m | ≤ 1000 | |
| 20 | Standardowy | ~ | CSA C2.2-06/CSA 802 |
Rysunek
Kluczowe korzyści ze standardów CSA dla transformatorów dystrybucyjnych
Specyfikacje
| 10kva-333kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Proces produkcji
|
