Transformator montowany na słupie

15kva Pole Mounted Transformer 13.8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified

Wszystkie kategorie

Trójfazowy przekształcacz z podkładką

Transformator montowany na podkładce jednofazowej

Transformator montowany na słupie

przekształcacz z cewką odlewaną

Transformator trójfazowy typu suchego

Trójfazowy transformator izolacyjny

Medyczny transformator izolacyjny

Przemysłowy transformator sterujący

Jednofazowy transformator sterujący

Toroidalny transformator izolacyjny

Trójfazowy automatyczny transformator

Reaktor trójfazowy

Skontaktuj się z nami

Mr. Steven

steven@winley-electric.com

86-18650108051

Skontaktuj się teraz

15kva Pole Mounted Transformer 13.8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified

Nazwa marki:	WINLEY
Numer modelu:	D-15/13,8
MOQ:	1 jednostka
Cena £:	$1000-$10000
Szczegóły opakowania:	obudowa ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL/cUL, CE, ISO

Typ transformatora:

Transformator montowany na słupie

Faza:

Pojedynczy

Pojemność:

15 kva

Napięcie pierwotne:

13856GrdY/8000

Napięcie wtórne:

120/240

Wzrost częstotliwości:

60 Hz

Materiał do nawijania:

Aluminium

Standard:

Norma CSA C2.2-06

Możliwość Supply:

1000set/miesiąc

Opis produktu

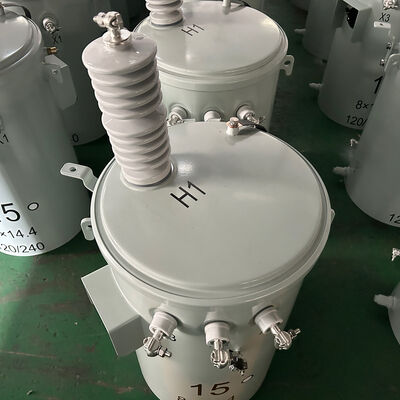

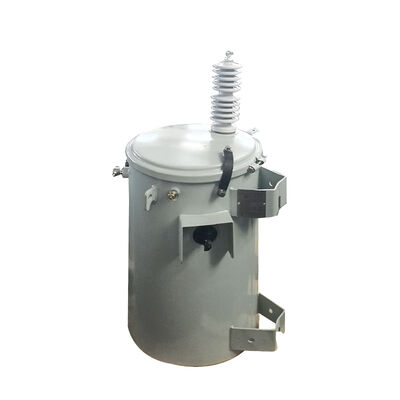

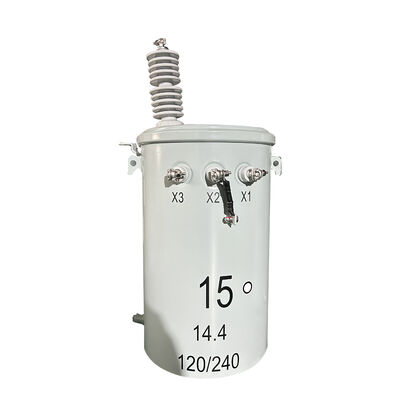

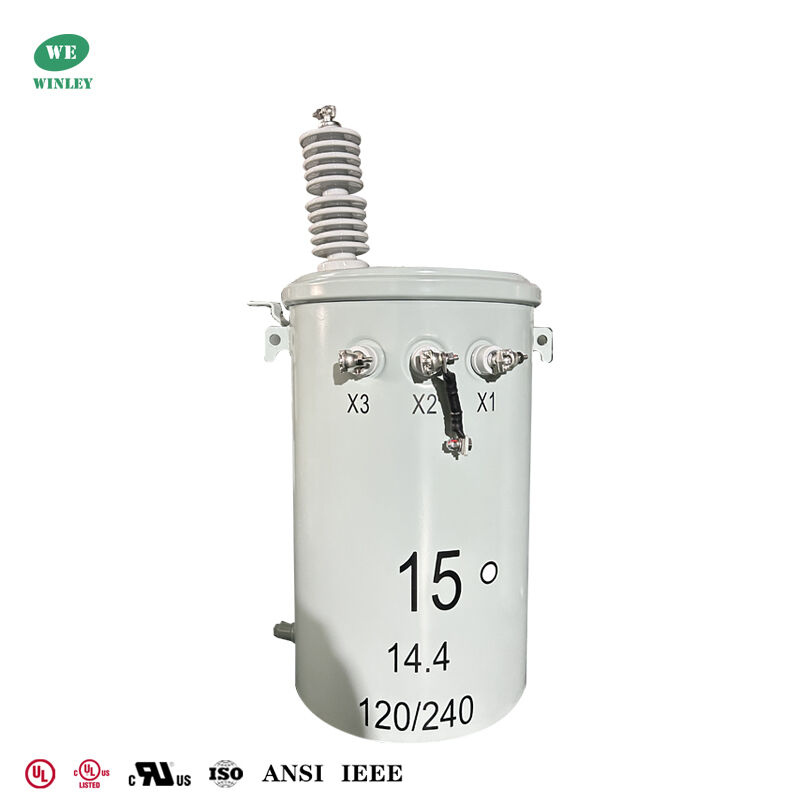

15kva Pole Mounted Transformer 13.8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified

Winley Electric’s single‑phase pole‑mounted transformer is purpose‑built for reliable outdoor distribution in North American networks. Designed and manufactured to meet CSA requirements and carrying cUL certification, this conventional pole‑mounted unit delivers dependable performance, safety, and ease of installation for utility and municipal applications.

15kva Pole Mounted Transformer 13.8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 0

15kva Pole Mounted Transformer 13.8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 1

15kva Pole Mounted Transformer 13.8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 2

Main Data

No.	ITEM	UNIT	SPECIFICATION	REMARK
1	Type	~	POLE MOUNTED	conventional type
2	Rated capacity	kVA	15
3	No. of Phase	~	Single Phase
4	Primary voltage	V	13856GrdY/8000	Grounded Wye
5	Secondary voltage	V	120/240
6	Vector group	~	Ii6
7	Tapping type	~	Off-circuit tapping
8	Tapping range	%	±2*2.5
9	Cooling method	~	ONAN
10	Rated frequency	Hz	60
11	Insulation class	~	A(105℃)
12	Temperature rise	K	65
13	Winding material	~	Aluminum/Aluminum
14	Core material	~	silicon steel
15	Insulation Fluids	~	Mineral oil
16	Dimension	mm	430510950	for reference only
17	Weight	kg	140	for reference only
18	Service condition	~	outdoor
19	Sea level	m	≤1000
20	Standard	~	CSA C2.2-06/CSA 802

Drawing

15kva Pole Mounted Transformer 13.8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 3

Key Features

CSA compliant: Designed to meet CSA C2.2‑06 / CSA 802 standards.
cUL certified: Factory tested and cUL qualified for Canadian and U.S. market acceptance.
Conventional pole‑mounted design optimized for outdoor service and long-term reliability.
Single‑phase, 15 kVA rated capacity—ideal for residential and small commercial distribution.
Grounded wye primary: 13,856 V GrdY / 8,000 V for compatibility with common distribution systems.
Secondary: 120/240 V with additive polarity and vector group Ii6 for standard North American use.
Robust insulation and cooling: ONAN cooling, Insulation Class A (105 °C), 65 K temperature rise.
Durable construction: coated steel tank with Munsell 5BG grey painting and mineral oil insulation fluid.

15kva Pole Mounted Transformer 13.8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 4

Specifications

10kva-333kva Single-phase oil immersed transformer
Rated Cap acity(kVA)	High	Low Voltage(v)	Connection Symbol	Standard	Short-circuit impedance(%)	Efficiency
	Voltage(v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	1.8-4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

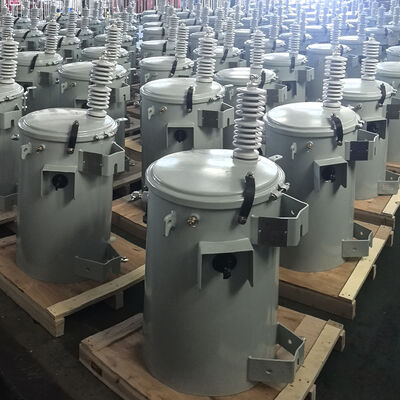

Production process

15kva Pole Mounted Transformer 13.8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 6

15kva Pole Mounted Transformer 13.8kv To 120v Oil Immersed Power Transformer CSA C2.2-06 Standard cUL Certified 7

Conclusion

Winley Electric’s CSA‑standard, cUL certified single‑phase pole‑mounted transformer combines proven electrical performance with certified safety and rugged outdoor construction—making it a dependable choice for utilities and contractors requiring CSA compliance and cUL qualification.
