| Nazwa marki: | WINLEY |
| Numer modelu: | S-2000/35 |
| MOQ: | 1Unit |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Obudowa ze sklejki |
| Warunki płatności: | T/T |
2000kva transformator mocy podstawy ONAF Step Down 34,5kv do 480v transformator podstawy elektrycznej
Podsumowanie
Podstawa jest kluczowym węzłem w sieci elektrycznej, który ułatwia przesył i dystrybucję energii elektrycznej.PrzerywaczeIch głównym celem jest regulacja poziomu napięcia, sterowanie przepływem energii oraz zapewnienie stabilności i bezpieczeństwa systemu.

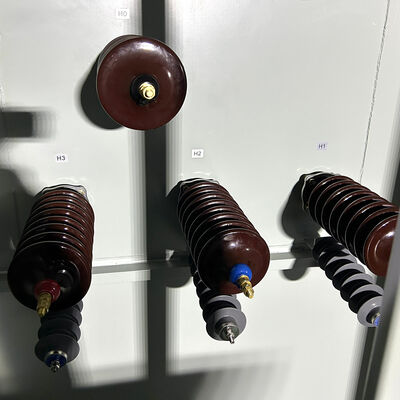

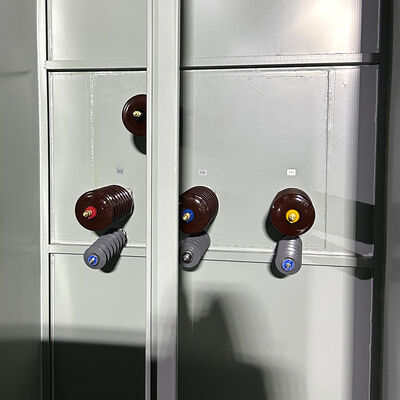

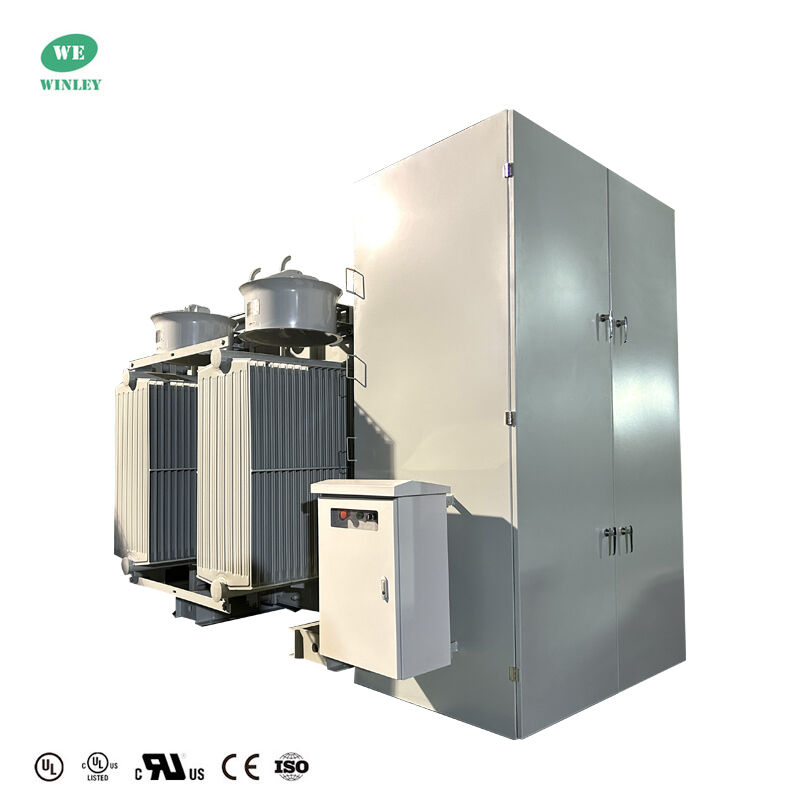

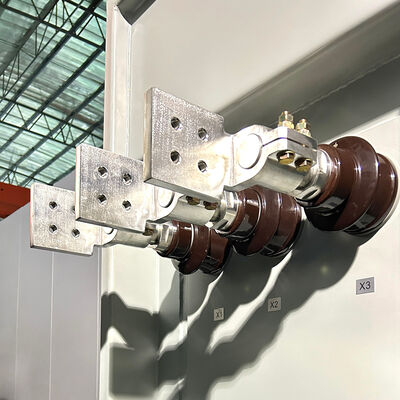

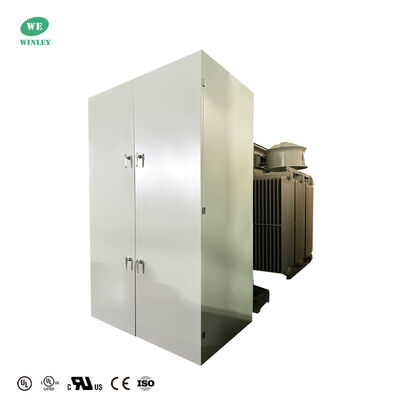

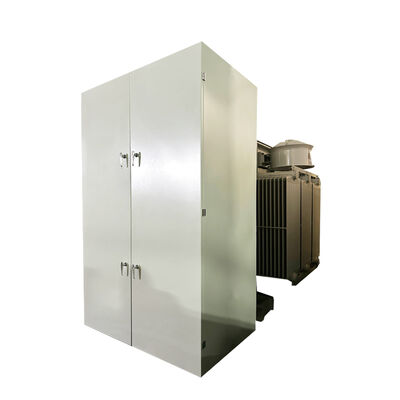

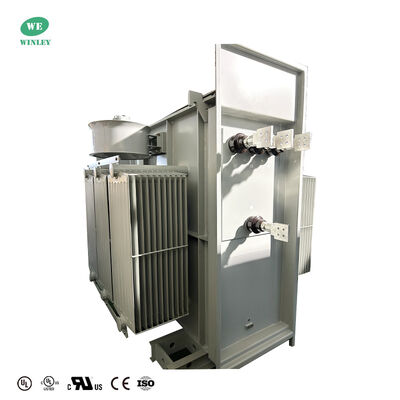

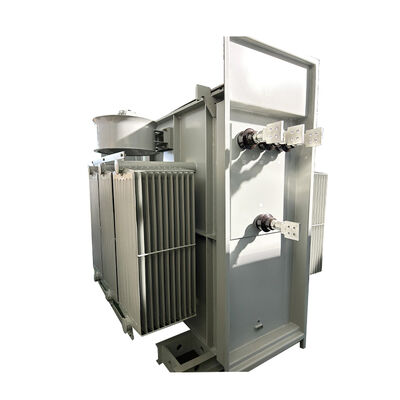

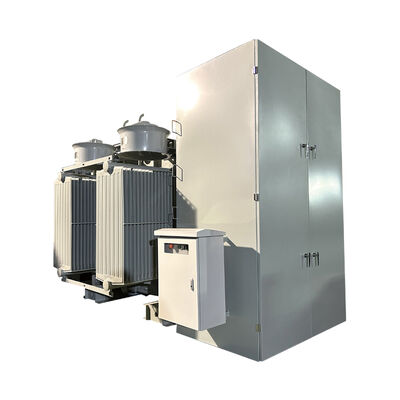

Zdjęcia produktów
Transformatory podstacji WINLEY Electric zostały zaprojektowane zgodnie ze standardami ANSI/IEEE i IEC, z mocą od 150 KVA do 63 MVA i napięciem zazwyczaj od 2,4 KV do 69 KV.Mają niskie częściowe rozładowanie, niskie straty, niski hałas, lekką wagę i długą żywotność.
Główne dane
| Nie, nie, nie. | Pozycja | Jednostka | Wymagania |
| 1 | Rodzaj | ~ | rodzaj oleju |
| 2 | Pojemność nominalna | kVA | 2000/2300/2576 |
| 3 | Numer fazy | ~ | 3 |
| 4 | Napięcie pierwotne | V | 34500Y/19920 |
| 5 | Włókno wtórne | V | 480Y/277 |
| 6 | Zakres wykrywania | ~ | ±2*2.5 |
| 7 | Metoda chłodzenia | ~ | ONAN/ONAF |
| 8 | Częstotliwość nominalna | Hz | 60 |
| 9 | Grupa wektorów | ~ | Wyn0 |
| 10 | Klasa izolacji | ~ | A |
| 11 | Wzrost temperatury | K | 55/55 ((Fn) /65 ((Fn) |
| 12 | Impedancja | % | 6.5 |
| 13 | Materiał nawijania | ~ | Aluminiowe |
| 14 | Materiał podstawowy | ~ | stali krzemowej |
| 15 | płynny materiał izolacyjny | ~ | Olej mineralny |
| 16 | Warunki eksploatacji | ~ | na zewnątrz |
Rysunki techniczne
Standardowe specyfikacje
Specyfikacje fakultatywne
Specyfikacja produktu
| Pojemność nominalna | Wysokie napięcie | Niskie napięcie | Symbol połączenia | Niezależność krótkiego obwodu | Brak utraty obciążenia | Strata w trakcie obciążenia | Wymiar | Waga |
| (kVA) | (KV) | (V) | (%) | (W) | (W) | W*H*D(mm) | (kg) | |
| 800 | 4.16KV 12.47KV 13.2KV 130,8 KV 24.94KV 34.5KV lub inne |
208/120V 480/277V 600 V 12470V 13200V 13800V lub inne |
Dyn1 /Wszystko Dyn11 DD0 I 11 lub inne |
2.7 3.1 4.35 5.75 6 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190*1630*1950 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
|
