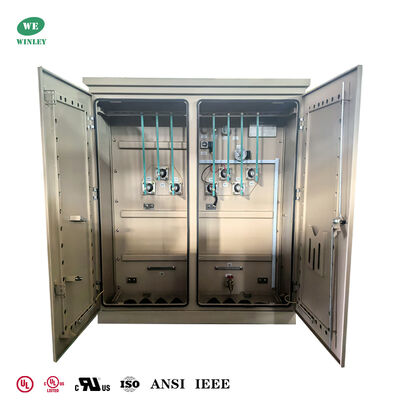

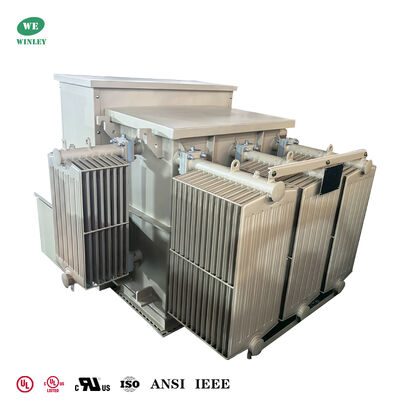

1500kva Trzyfazowy podkładek zamontowany transformator napełniony olejem niskiego napięcia 480V do 240V
Ten 1500 kVA, trójfazowy, podkładkowo zamontowany transformator zanurzony w oleju został zaprojektowany zgodnie ze standardami północnoamerykańskiego IEEE/ANSI z 480 V prymaryjnym i 416Y/240 V wtórnym.Wyposażony jest w olejek estrowy FR3 o odporności na ogień i opaski miedziane.

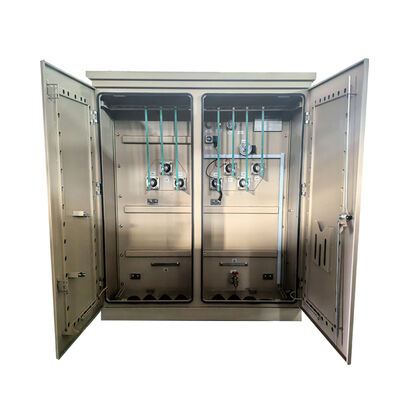

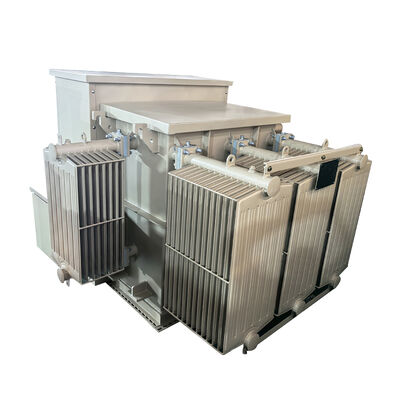

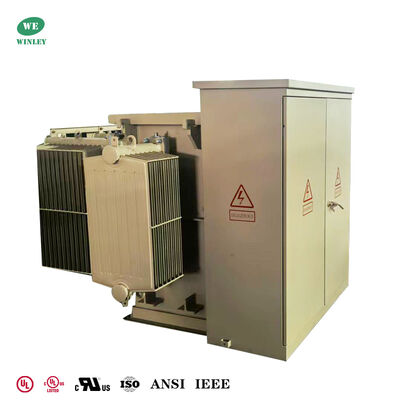

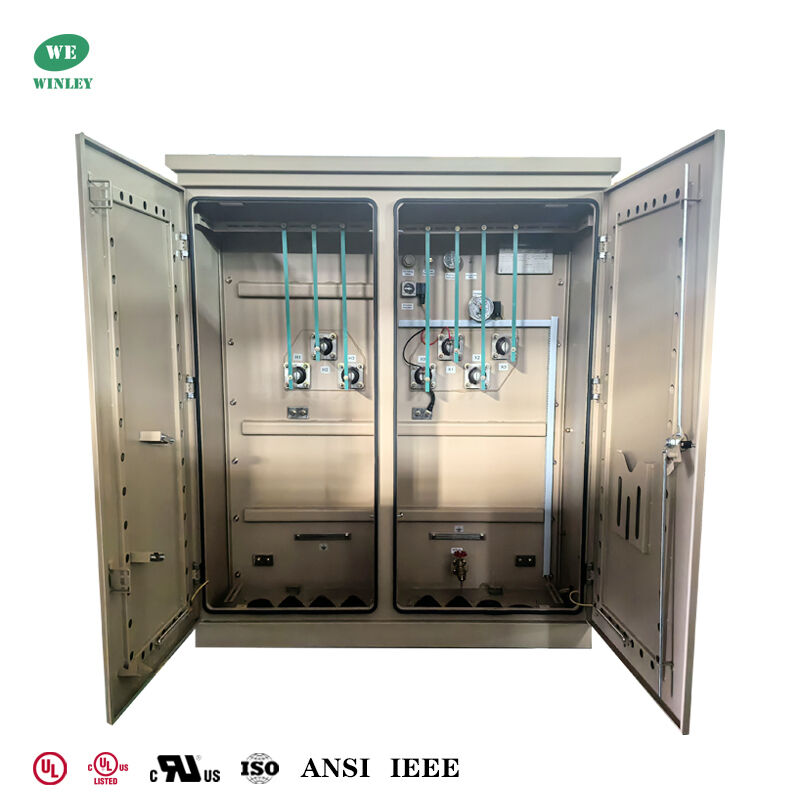

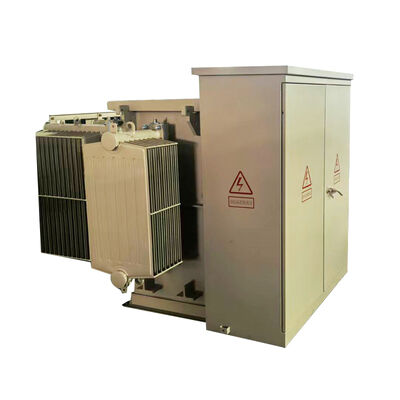

Zdjęcia fabryczne produktu
Trójfazowe transformatory firmy Winley Electric® przeznaczone na rynek północnoamerykański posiadają certyfikat UL i cUL, zapewniając niezawodne, wysokiej jakości rozwiązania energetyczne, wspierane rozległym doświadczeniem regionalnym.
Rysunki techniczne

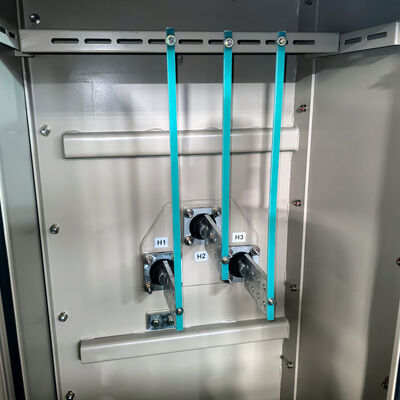

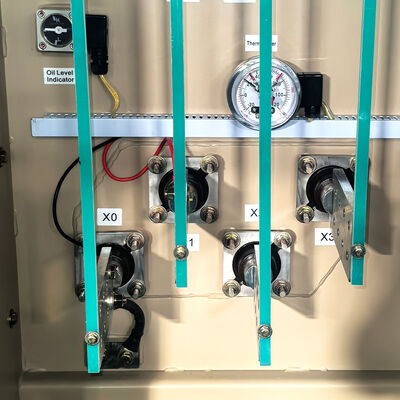

Trójfazowy przekształcacz zamontowany na podkładce zanurza przełącznik obciążenia i bezpiecznik po stronie wysokiego napięcia transformatora, z rdzeniem i uzwojami transformatora w tym samym zbiorniku oleju,ma zalety zaawansowanej struktury, niezawodna wydajność, oszczędność energii i zmniejszenie zużycia, elastyczne wykorzystanie, duża zdolność adaptacyjna i korzyści ekonomiczne.
Główne dane
| Nie, nie, nie. | Pozycja | Jednostka | Wymagania |
| 1 | Rodzaj | ~ | oleju zanurzonego, podkładki zamontowane |
| 2 | Pojemność nominalna | kVA | 1500 |
| 3 | Numer fazy | ~ | 3 |
| 4 | Napięcie pierwotne | V | 480 |
| 5 | Główne wykończenie | ~ | (3) Ośmiodrążkowa łopatka |
| 6 | Włókno wtórne | V | 416Y/240 |
| 7 | Podstawowe wykończenie | (4) Ośmiodrążkowa łopatka | |
| 8 | Metoda chłodzenia | ~ | KNAN |
| 9 | Częstotliwość nominalna | Hz | 60 |
| 10 | Grupa wektorów | ~ | Dyn1 |
| 11 | Klasa izolacji | ~ | A |
| 12 | Wzrost temperatury | K | 65 |
| 13 | płynny materiał izolacyjny | ~ | olej FR3 |
| 14 | Warunki eksploatacji | ~ | na zewnątrz |
| 15 | Standardowy | ~ | IEEE ANSI C57.12.00 |
Standardowe cechy
• 60 Hz.
• średni wzrost nawijania o 65°C.
• Układy zasilające radialne i pętłowe.
• Śmiertelny i aktywny typ końcówek przednich HV.
• HV BIL 45 150 kV (martwy front) 200 kV (żywy front).
• LV BIL 30 kV.
• Trójpunktowe zaciskanie drzwi niskiego napięcia.
• Drzwi wysokonapięciowe, które można otworzyć dopiero po otwarciu drzwi niskonapięciowych.
• Sztywne przegrody stalowe.
• Zbiornik transformatora spawany od pokrywy do podstawy.
• Stała tabliczka z nazwą.
• 1 cm pokrycia rur NPT.
• podkładki do uziemienia zbiorników ANSI.
• 1 cm zawór odpływowy i próbkarz.
• Automatyczny zawór obniżający ciśnienie (35 SCFM).
• Zmiennik kranów z (2) 2,5% pełną pojemnością kranów powyżej i poniżej wartości nominalnej.
• Jedno dziurko ręczne o wymiarach 10 x 18 (lub 14 x 25) w osłonie zbiornika transformatora.
• Malowany w oliwkowo-zielony kolor.
• Zaprojektowane, wyprodukowane i przetestowane zgodnie z najnowszymi normami ANSI
Specyfikacja
| Moc nominalna (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (V) |
Utrata bez obciążenia (W) |
Strata w trakcie obciążenia (W) |
Wysokość (mm) |
Głębokość (mm) |
Szerokość (mm) |
Waga (kg) |
Waga (kg) |
| 75 KVA | 34.5KV 4.160KV 12.47KV 13.2KV 130,8 KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 lub inne |
277V 347V 480 V 600 V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Proces produkcji
|
