Trójfazowy przekształcacz z podkładką

1500 KVA Trójfazowy transformator z 7-poziomowym wyłączeniem obwodów, adapterem wielo napięcia i uziemieniem

Wszystkie kategorie

Trójfazowy przekształcacz z podkładką

Transformator montowany na podkładce jednofazowej

Transformator montowany na słupie

przekształcacz z cewką odlewaną

Transformator trójfazowy typu suchego

Trójfazowy transformator izolacyjny

Medyczny transformator izolacyjny

Przemysłowy transformator sterujący

Jednofazowy transformator sterujący

Toroidalny transformator izolacyjny

Trójfazowy automatyczny transformator

Reaktor trójfazowy

Skontaktuj się z nami

Mr. Steven

steven@winley-electric.com

86-18650108051

Skontaktuj się teraz

1500 KVA Trójfazowy transformator z 7-poziomowym wyłączeniem obwodów, adapterem wielo napięcia i uziemieniem

Nazwa marki:	WINLEY
Numer modelu:	ZGS-1500/35
MOQ:	1Unit
Cena £:	$5000-$150000
Szczegóły opakowania:	Obudowa ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL/cUL,CE,ISO

Typ transformatora:

Transformator zamontowany na podkładce

Faza:

Trzy fazy

Typ paszowy:

Pętla

Pojemność:

1500 kVA

Napięcie pierwotne:

34,5 KV

Napięcie wtórne:

208Y/120

Klasa chłodzenia:

Onan; Selfoved

Oceny wydajności:

DOE 2016, CSA, ANSI/IEEE

Możliwość Supply:

1000set/miesiąc

Podkreślić:

Transformator stacyjny z odczepami poza obwodem

7-poziomowy

Transformator olejowy z adaptacją do wielu napięć

Opis produktu

1500kVA Trzyfazowy podkładkowy przekształcacz zamontowany w oleju zanurzony w dół 34500v do 208v 120v martwy przedni podkładkowy przekształcacz zamontowany

WINLEY's 1500kVA trójfazowy transformator jest wydajnym urządzeniem dystrybucyjnym przeznaczonym do wydajnego i niezawodnego przesyłu energii elektrycznej.

Przyjmując strukturę podawania pętli, jest odpowiedni zarówno do scenariuszy instalacji wewnętrznych, jak i zewnętrznych, spełniając potrzeby zasilania różnych obszarów przemysłowych, handlowych i mieszkalnych.

Jego wszechstronna adaptacja wielo napięciowa, ścisłe przestrzeganie międzynarodowych norm ANSI, autorytatywne certyfikaty UL/cUL,i dedykowane ziarnowanie porcelanowe dla zwiększonego bezpieczeństwa - wszystko to razem czyni go najlepszym wyborem dla nowoczesnych systemów dystrybucji energii, które wymagają bezpieczeństwa, kompatybilności i niezawodności.

Główne specyfikacje techniczne

Nie, nie, nie.	Szczegóły	Jednostka	Specyfikacja
1	Rodzaj	~	podkładka, podkładka pętlowa
2	Pojemność nominalna	kVA	1500
3	Numer fazy	~	3
4	Napięcie pierwotne	V	34500
4	Główne wykończenie	~	(6) 35KV klasa 200A Miedź 1 sztuką + (1) H0
4	BIL	kV	150
5	Włókno wtórne	V	208Y/120
5	Podstawowe wykończenie	~	(4) Łopatka z dziesięcioma otworami
5	BIL	kV	30
6	Rodzaj odtwarzania	~	nieobjęty obwodem
7	Zakres wykrywania	V	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	Metoda chłodzenia	~	ONAN
9	Częstotliwość nominalna	Hz	60
10	Grupa wektorów	~	Dyn1
11	Klasa izolacji	~	A
12	Wzrost temperatury	°C	65/60 (olej nawijania/olej górny)

Rysunki techniczne

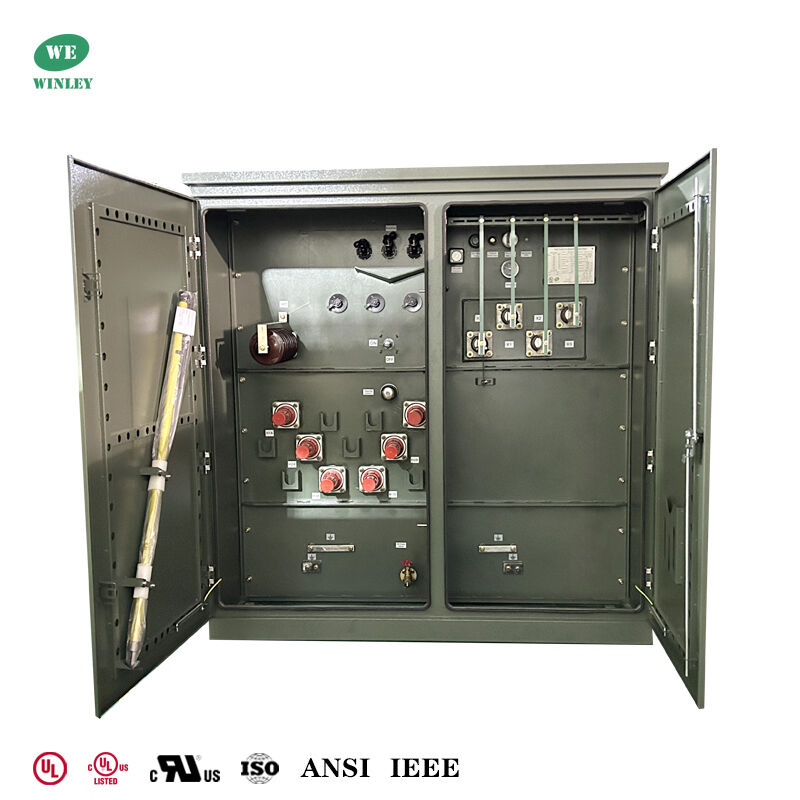

Standardowa konfiguracja

Transformator jest wyposażony w kompleksowy zestaw akcesoriów zapewniających bezpieczną i stabilną pracę, w tym:
2-pozycyjny przełącznik hamulcowy
Wydalanie z zaworem próbkowym po stronie HV (wysokie napięcie)
Miernik temperatury
Miernik poziomu płynu
Prężnik próżniowy
Zawór obniżający ciśnienie
bezpiecznik bajonetu i bezpiecznik ograniczający prąd po stronie HV
36KV pod zatrzymaniem oleju z przełącznikiem ISO
Dedykowany terminal uziemienia dopasowany do porcelanowej buchy uziemienia H0: zapewnia ścisłe połączenie z buchą, zmniejsza opór kontaktowy,i gwarantuje ciągłe i niezawodne działanie uziemienia.

Kluczowe cechy produktu

Jedną z najważniejszych zalet tego transformatora jest jego 7-stopniowy zakres wyłączania (36200V, 35360V, 34500V, 33640V, 33000V, 32175V, 31350V).Ten szeroki zakres napięć umożliwia sprzętowi płynne dostosowanie się do różnych wahania napięcia sieci i różnych scenariuszy zastosowań - czy to dla parków przemysłowych o wysokim napięciu, centra handlowe wymagające stabilnego zasilania średnim napięciem lub obszary mieszkaniowe z standardowymi potrzebami niskiego napięcia.Konstrukcja wyłączania z obwodu zapewnia bezpieczną i wygodną regulację napięcia bez przerywania ogólnego zasilania, znacznie zwiększając elastyczność i stosowalność transformatora w złożonych środowiskach sieci energetycznej.

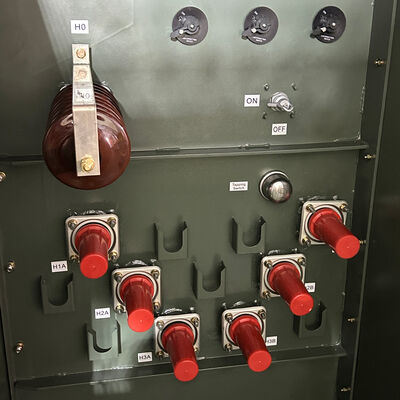

Zwiększone bezpieczeństwo poprzez uziemienie porcelanowej muszki

Dedykowana porcelanowa bucha do uziemienia H0 jest kluczowym elementem bezpieczeństwa, z wielowarstwową ochroną:
Wyższa izolacja: ceramika o wysokiej czystości, odporność ≥1000MΩ (25°C), izoluje końce w celu uniknięcia zwarć.
Duża zdolność adaptacyjna: powłoka przeciw zanieczyszczeniom, odporna na agresywne czynniki, stabilna w temperaturze -40°C~85°C/≥95% wilgotności.
Niezawodne połączenie: Precyzyjne wewnętrzne otwory pasują do miedzianych końcówek, odporność ≤0,01Ω, szybkie rozładowanie prądu usterkowego.
Długa żywotność: Ceramika (odporna na zużycie/starzenie się, UL94 V-0), ≥ 20 lat użytkowania, obniża koszty utrzymania.

Szczegółowe specyfikacje

Moc znamionowa (KVA)	Wysokie napięcie (KV)	Niskie napięcie (V)	Strata bez obciążenia (W)	Strata w trakcie obciążenia (W)	Wysokość w mm	Głębokość (mm)	Szerokość (mm)	Masę (kg)	Waga (lb)
75 KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 lub inne	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240	180	1250	1430	910	1930	645	1422
150 KVA	Tak samo jak powyżej.	Tak samo jak powyżej.	280	2200	1530	980	1510	989	2180
300 KVA	Tak samo jak powyżej.	Tak samo jak powyżej.	480	3650	1680	1080	1660	1415	3119
500 KVA	Tak samo jak powyżej.	Tak samo jak powyżej.	680	5100	1790	1160	1810	1905	4200
750 KVA	Tak samo jak powyżej.	Tak samo jak powyżej.	980	7500	2030	1300	2030	2755	6074
1000 KVA	Tak samo jak powyżej.	Tak samo jak powyżej.	1150	10300	1854	1549	1651	3235	7132
1500 KVA	Tak samo jak powyżej.	Tak samo jak powyżej.	1640	14500	2150	1570	2210	5835	12864
2000 KVA	Tak samo jak powyżej.	Tak samo jak powyżej.	2160	20645	2220	1600	2380	6430	14175
2500 KVA	Tak samo jak powyżej.	Tak samo jak powyżej.	2680	23786	2330	1650	3070	8865	19544
3000 KVA	Tak samo jak powyżej.	Tak samo jak powyżej.	3300	30300	2460	1850	3260	11300	24912
3735KVA	Tak samo jak powyżej.	Tak samo jak powyżej.	4125	37875	2680	2060	4080	14400	31746

Proces produkcji
