| Nazwa marki: | WINLEY |
| Numer modelu: | ZGD-10/13,8 |
| MOQ: | 1Unit |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Sprawa sklejka |
| Warunki płatności: | T/t |

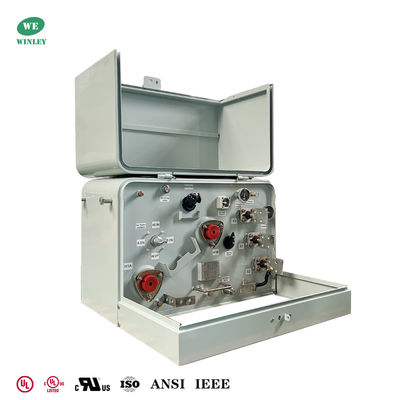

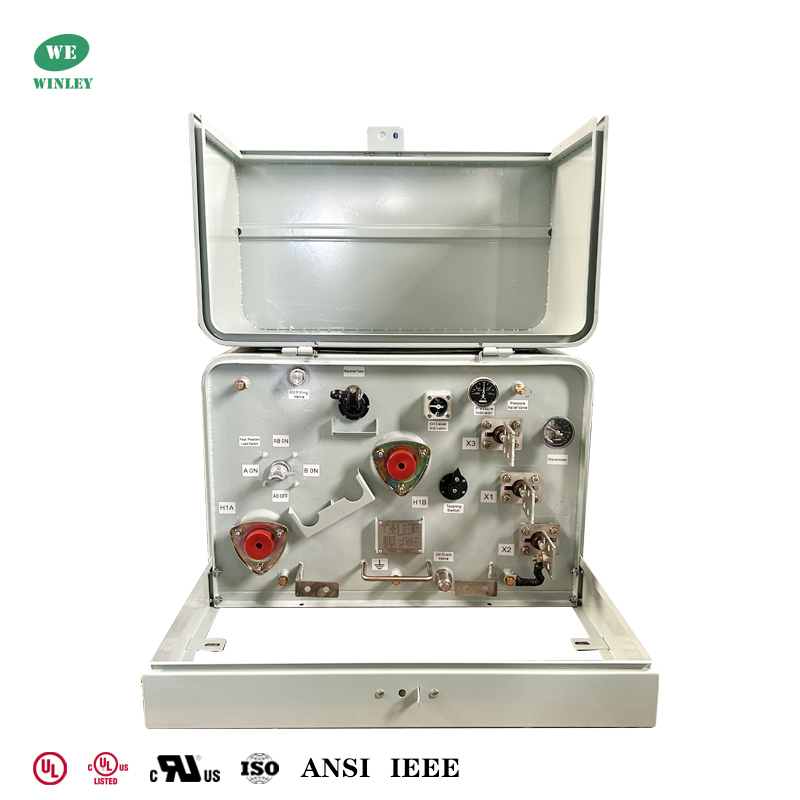

Transformator montowany na podkładzie ze stali nierdzewnej 304, 10 kVA, jednofazowy, 13,8 kV do 240V120V, transformator dystrybucji energii, lista UL
Przegląd
Transformator jednofazowy 10 kVA montowany na podkładzie ze zbiornikiem ze stali nierdzewnej 304 to kompaktowy, wysokowydajny transformator dystrybucyjny zanurzony w oleju, przeznaczony do instalacji zewnętrznej na podkładzie. Zaprojektowany z myślą o niezawodnej pracy w środowiskach mieszkalnych, komercyjnych i instytucjonalnych, to urządzenie łączy trwałą obudowę ze stali nierdzewnej 304 z wydajnymi uzwojeniami miedzianymi i biodegradowalnym naturalnym płynem izolacyjnym estrowym, zapewniając długą żywotność, niskie koszty konserwacji i wysokie bezpieczeństwo eksploatacji.
Transformatory dystrybucyjne jednofazowe WINLEY są certyfikowane przez UL i cUL, zaprojektowane zgodnie z obowiązującymi normami ANSI, IEEE, NEMA i DOE oraz zbudowane z myślą o bezpiecznej i niezawodnej pracy w podziemnych sieciach dystrybucji energii elektrycznej.
Główne dane
| Typ transformatora | Montowany na podkładzie, typu przegrodowego |
| Typ zasilania transformatora | Zasilanie pętlowe |
| Faza | Jednofazowy |
| Pojemność | 10 kVA |
| Grupa wektorowa | II6 |
| Napięcie pierwotne | 13800Y/7968 |
| Napięcie wtórne | 240/120V (L-N-L) |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Klasa chłodzenia | KNAN; Chłodzony powietrzem |
| Standard(y) wydajności | Spełnia normy DOE 2016, spełnia normy ANSI/IEEE |
| Materiał uzwojenia | Miedź |
| Temperatura otoczenia | 40°C |
| Poziom hałasu | 48 dBA |
| Materiał zbiornika | Stal nierdzewna 304 |
| Materiał obudowy | Stal nierdzewna 304 |
| Materiał platformy podstawy | Stal nierdzewna 304 |
Zalety zbiornika ze stali nierdzewnej 304
Rysunki techniczne
Specyfikacja
| Specyfikacja transformatora montowanego na podkładzie | ||||||||
| Ocena | Wysokie napięcie (kV) | Straty bez obciążenia | Straty pod obciążeniem | Wysokość | Głębokość | Szerokość | Waga oleju (kg) | Waga całkowita (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34,5/19,92 13,8/8 13,2/7,6 12,47/7,2 lub inne |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37,5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Proces produkcji
FAQ
1. P: Czy mogę zamówić próbkę?
O: Tak, zapraszamy do zamówienia próbki w celu przetestowania i sprawdzenia jakości.
2. P: Jaki jest czas realizacji?
O: Czas produkcji masowej 15-25 dni.
3. P: Jak długo trwa gwarancja?
O: 24 miesiące od B/L. Jeśli wystąpią jakiekolwiek problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatny serwis. W zależności od liczby produktów, zapewnimy bezpłatnie łatwo uszkadzające się akcesoria. Możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.
4. P: Czy OEM/ODM jest dostępny?
O: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty do rysunku lub wymagań klienta.
Usługi dostosowane:
a. Dostosowany kolor i specjalna funkcja.
b. Dostosowane pudełko.
c. Wydruk logo klienta.
d. Twoje inne pomysły dotyczące produktu, możemy pomóc Ci zaprojektować i wprowadzić je do produkcji. Powyższe usługi dostosowane muszą zostać potwierdzone przed rozpoczęciem produkcji.
5. P: Jak kontrolować jakość produktów?
O: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Od pracowników wymaga się ścisłego wytwarzania produktów zgodnie z rysunkami. Każdy proces ma instruktorów technicznych. Nadzorcy QC będą regularnie kontrolować produkcję. Przeprowadzimy testy wydajności produktów podczas produkcji i kompleksowe testy jakości po zakończeniu produktów.
|
