| Nazwa marki: | WINLEY |
| Numer modelu: | ZGD-100/12.47 |
| MOQ: | 1Unit |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Sprawa sklejka |
| Warunki płatności: | T/t |

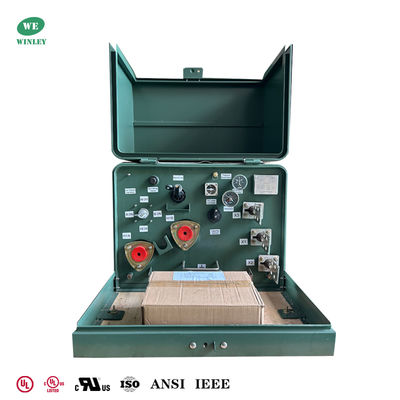

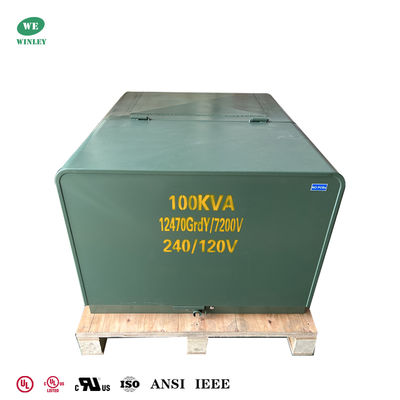

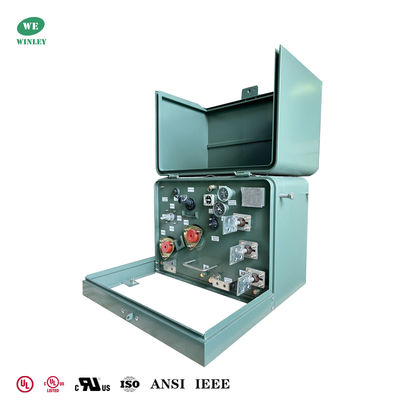

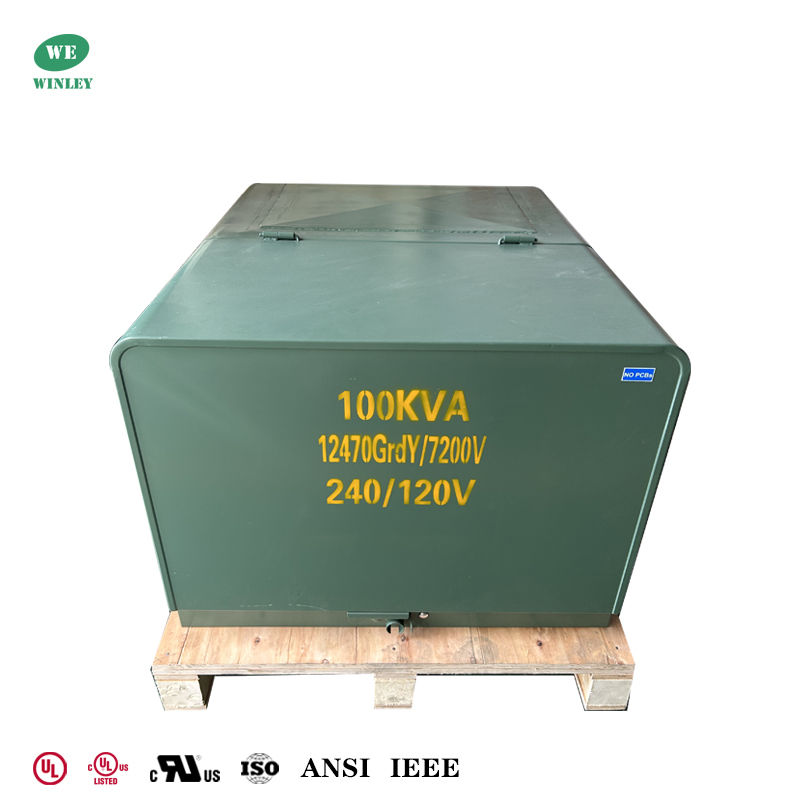

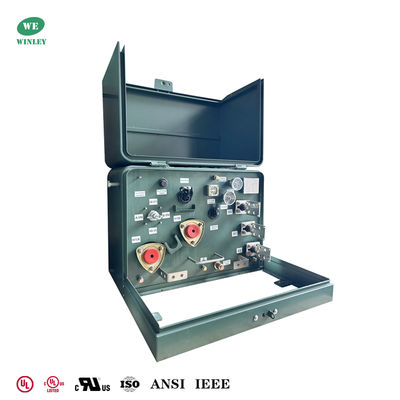

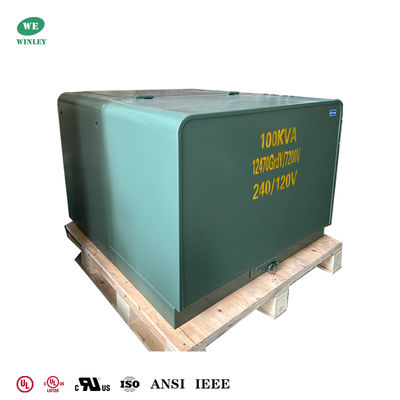

IEEE Standard UL Certyfikowany 100Kva Jednorazowy Padmount Typ Transformator Pętło zasilające 12,47KV Do 240/120V
Ten 100 kVA napędzany płynem przekształcacz typu II wyposażony w podkładkę zapewnia niezawodną jednofazową moc z pierwotnym zasilaniem z uziemieniem 12470Y/7200 V i wtórnym zasilaniem 240/120 V.Wyposażone do instalacji podłogi zewnętrznej, wyposażony jest w chłodzenie samoochładzane KNAN, izolację klasy E (120°C), wzrost temperatury o 65°C i spełnia normy DOE 2016 i ANSI/IEEE.
Dlaczego wybrać nas?
1. Jednopasowy transformator WINLEY uzyskał certyfikat UL/cUL, o mocy 10-333 KVA i napięciu do 34,5 KV
2Produkty są zaprojektowane zgodnie z wieloma standardami i spełniają lub nawet przekraczają DOE 2016, IEEE, ANSI, CSA, IEC, NEMA i inne standardy.
3Miesięczna zdolność dostaw wynosi ponad 800 sztuk, a szybkie dostawy można osiągnąć w ciągu 4 tygodni.
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu II |
| Faza | Jednorazowa faza |
| Pojemność | 100 KVA |
| Rodzaj zasilania transformatora | Podaż pętli |
| Grupa wektorów | II6 |
| Napięcie pierwotne | 12470GrdY/7200 |
| Włókno wtórne | 240/120V (L-N-L) |
| Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | E |
| Klasa chłodzenia | KNAN |
| Standardy wydajności | Spełnia normy DOE 2016 i ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Efektywność | 99.00% |
| Brak utraty obciążenia (w watach) * | +/- 270 W |
| Strata obciążenia (w watach) * | +/- 1,100 W |
Rysunki techniczne
Zbudowany z miedzianych uzwojen, biodegradowalny naturalny olej roślinny, płyn izolacyjny, przedni dostęp do 5-pozycyjnej wymiany kranu, pierwotna ochrona z bajonetem z izolacyjnymi ogniwami,i wysokonapięciowy zatrzymacz fal łokciowych. Wytrzymałe końcówki, urządzenie zmniejszające ciśnienie, analogowe mierniki i cichy poziom dźwięku 51 dBA sprawiają, że jest idealny do niezawodnego, przyjaznego dla środowiska użycia dystrybucji.
Opcjonalne funkcje i akcesoria
1Szeroki wybór efektywności projektowania w celu spełnienia specyficznych wymagań klientów i nowych minimalnych wymogów DOE
2. Wysokonapięciowe bez obciążenia
3. Podwójne napędy wysokiego napięcia (nie dostępne z kranu)
4- Całkowity zbiornik i szafa ze stali nierdzewnej lub kombinacja elementów ze stali miękkiej i stali nierdzewnej
5. wysokonapięciowe, przerwy obciążenia 2 pozycje lub przełącznik sekcjonowania
6.Wiele opcji i kombinacji fuzji, w tym bezpiecznik z wewnętrznym i zewnętrznym wypędzeniem w serii z łącznikiem izolacyjnym lub bezpiecznikiem ograniczającym prąd częściowego zakresu
Wszystkie transformatory są testowane w ścisłej zgodności z najnowszą wersją obowiązujących norm ANSI®, IEEE®, NEMA.
Specyfikacja
| SSpecyfikacja transformatora z podkładką w fazie węglowej | ||||||||
| Ocena | Wysokie napięcie ((kV) | Brak utraty ładunku | Utrata obciążenia | Wysokość | Głębokość | Szerokość | Waga oleju ((kg) | Całkowita masa ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 lub inne |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
