| Nazwa marki: | WINLEY |
| Numer modelu: | ZGD-100/22,9 |
| MOQ: | 1Unit |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Sprawa sklejka |
| Warunki płatności: | T/t |

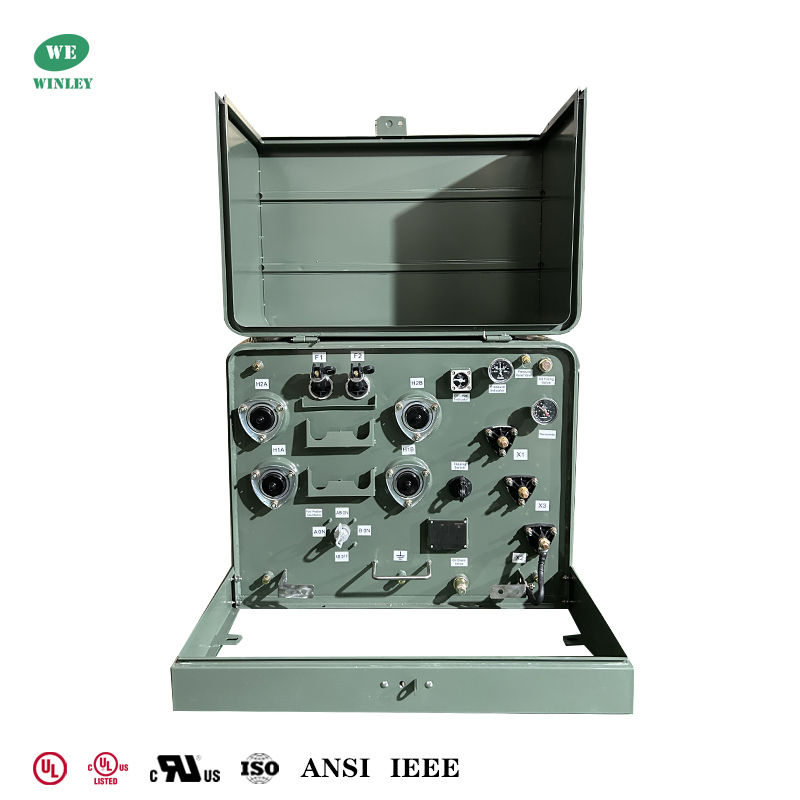

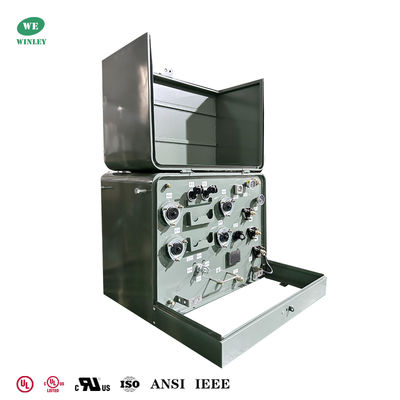

100 kVA 1-fazowy transformator montowany na podkładzie 22900V do 120V Transformator dystrybucji energii ANSI IEEE Spełnia standard DOE 2016
100 kVA jednofazowy transformator montowany na podkładzie, zaprojektowany do niezawodnej dystrybucji energii z pierwotnym uzwojeniem delta 22 900 V i wtórnym 120/240 V. Ta jednofazowa jednostka napełniona cieczą wykorzystuje biodegradowalny płyn KNAN, spełniając standardy wydajności DOE 2016 z oceną wydajności 99%.
Główne dane
| Typ transformatora | Montowany na podkładzie |
| Typ zasilania transformatora | Zasilanie pętlowe |
| Faza | Jednofazowy |
| Pojemność | 100 |
| Napięcie pierwotne | 22900V |
| Napięcie wtórne | 120/240 (L-N-L) |
| Fasor wtórny | Podwójne uzwojenie jednofazowe |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Klasa chłodzenia | KNAN; Chłodzenie własne |
| Wydajność | Spełnia standard DOE 2016 |
| Materiał uzwojenia | Miedź |
| Temperatura otoczenia | 40°C |
| Poziom dźwięku | 50 dBA |
| Wysokość (nad poziomem morza) | 3300 stóp (1000 metrów) nad poziomem morza |
| Materiał zbiornika | Stal powlekana |
| Wydajność | 99.00% |
| Straty jałowe (w watach)* | +/- 270W |
| Straty obciążeniowe (w watach)* | +/- 1,100W |
Rysunek
Cechy transformatora
Pierwotne uzwojenie delta 22900V (125 KV BIL) i wtórne uzwojenie 120/240V (L-N-L) (30 KV BIL) zapewniają stabilną konwersję średniego do niskiego napięcia, a wysokie wartości BIL zwiększają ochronę przed przepięciami. 5-pozycyjny przełącznik zaczepów (2 w górę/2 w dół, kroki 2,5%) umożliwia precyzyjną regulację napięcia w celu dostosowania do wahań systemu. 4-pozycyjny przełącznik obciążeniowy i bezpiecznik bagnetowy zwiększają bezpieczeństwo i ochronę operacyjną. Zawory automatycznego upuszczania ciśnienia i napełniania/spuszczania (z próbnikiem) upraszczają konserwację. Odporna na manipulacje obudowa ze stali powlekanej jest odporna na uszkodzenia i korozję, co jest odpowiednie do użytku na zewnątrz.
Pierwotne tuleje 200A (4 połączenia czołowe) i wtórne 3 zaciski śrubowe z przodu zapewniają bezpieczne, niezawodne połączenia; konstrukcja czołowa zwiększa bezpieczeństwo, a zaciski śrubowe upraszczają okablowanie.
Specyfikacja
| Specyfikacja transformatora montowanego na podkładzie | ||||||||
| Ocena | Wysokie napięcie (kV) | Straty jałowe | Straty obciążeniowe | Wysokość | Głębokość | Szerokość | Waga oleju (kg) | Waga całkowita (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 lub inne |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Dlaczego warto wybrać nas
1. Jednofazowy transformator WINLEY uzyskał certyfikat UL/cUL, o mocy od 10 do 333 kVA i napięciu do 34,5 kV
2. Produkty są zaprojektowane zgodnie z wieloma standardami i spełniają lub nawet przekraczają standardy DOE 2016, IEEE, ANSI, CSA, IEC, NEMA i inne.
3. Miesięczna zdolność dostaw wynosi ponad 800 jednostek, a szybka dostawa może zostać zrealizowana w ciągu 4 tygodni.
Proces produkcji
FAQ
1. P: Czy mogę zamówić próbkę?
O: Tak, zapraszamy do zamówienia próbki w celu przetestowania i sprawdzenia jakości.
2. P: Jaki jest czas realizacji zamówienia?
O: Czas produkcji masowej 15-25 dni.
3. P: Jak długa jest gwarancja?
O: 24 miesiące od B/L. Jeśli wystąpią jakiekolwiek problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatny serwis. W zależności od liczby produktów, zapewnimy bezpłatnie łatwo uszkadzające się akcesoria. Możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.
4. P: Czy OEM/ODM jest dostępny?
O: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosowywać produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane:
a. Dostosowany kolor i specjalna funkcja.
b. Dostosowane pudełko.
c. Wydruk logo klienta.
d. Twoje inne pomysły dotyczące produktu, możemy pomóc Ci zaprojektować i wprowadzić je do produkcji. Powyższe usługi dostosowane muszą zostać potwierdzone przed rozpoczęciem produkcji.
5. P: Jak kontrolować jakość produktów?
O: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Od pracowników wymaga się ścisłego wytwarzania produktów zgodnie z rysunkami. Każdy proces ma instruktorów technicznych. Nadzorcy QC będą regularnie kontrolować produkcję. Przeprowadzimy testy wydajności produktów podczas produkcji i kompleksowe testy jakości po zakończeniu produkcji produktów.
|
