| Nazwa marki: | WINLEY |
| Numer modelu: | ZGD-50/34,5 |
| MOQ: | 1Unit |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Sprawa sklejka |
| Warunki płatności: | T/t |

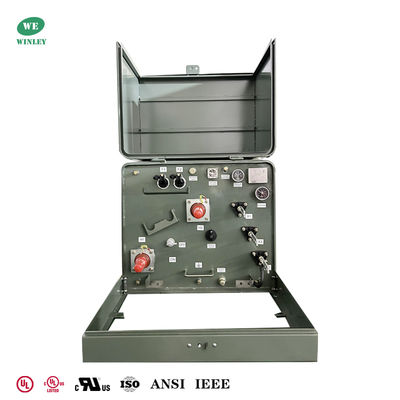

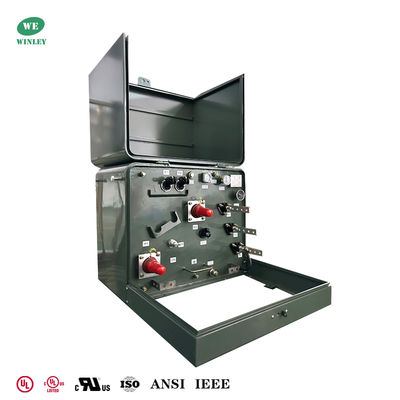

Transformator napowietrzny 50 kVA jednofazowy, montowany na podkładzie, 34500V do 120V, transformatory obniżające napięcie do dystrybucji energii
Ten transformator napowietrzny 50 kVA jest hybrydowy, typu komorowego, wypełniony cieczą z olejem mineralnym i przeznaczony do zasilania pętlowego. Posiada uziemione uzwojenie pierwotne (klasa 35 kV) i dwuuzwojeniowe jednofazowe uzwojenie wtórne 120/240V, z 200-amperowymi rozłącznikami obciążeniowymi 35 kV.
spełnia normy DOE 2016 i ANSI/IEEE
Dlaczego warto wybrać nas
Transformatory jednofazowe WINLEY z certyfikatem UL/cUL, o mocy od 10 do 333 kVA i napięciu do 34,5 kV, zostały zaprojektowane tak, aby spełniać lub przekraczać kluczowe standardy, w tym DOE 2016, IEEE, ANSI, CSA, IEC i NEMA. Dysponując miesięczną zdolnością produkcyjną ponad 800 jednostek i szybką dostawą w ciągu 4 tygodni, transformatory te znajdują szerokie zastosowanie w Stanach Zjednoczonych i Kanadzie.
Główne dane
| Typ transformatora | Montowany na podkładzie |
| Typ zasilania transformatora | Zasilanie pętlowe |
| Faza | Jednofazowy |
| Moc | 50 kVA |
| Grupa wektorowa | II6 |
| Napięcie pierwotne | 34500Y/19920 |
| BIL pierwotne | 150 KV |
| Napięcie wtórne | 240/120V (L-N-L) |
| Fazor wtórny | Dwuuzwojeniowy jednofazowy |
| BIL wtórne | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Klasa izolacji | Izolacja klasy E - 120°C, 248°F |
| Klasa chłodzenia | ONAN; Samochłodzący |
| Standard(y) wydajności | Spełnia normy DOE 2016, spełnia normy ANSI/IEEE |
| Materiał uzwojenia | Miedź |
| Wymiary* | 40''-szer. x 50-gł. x 30''-wys. |
| Waga* | 1800 funtów |
| Wydajność | 98,95% |
Rysunek
Cechy transformatora
Ten transformator napowietrzny 50 kVA Napięcie pierwotne wynosi 34500Y/19920, z klasą 35 kV i uziemionym fazorem wye. Jego pierwotny BIL wynosi 150 KV. Napięcie wtórne wynosi 240/120V (L-N-L), sklasyfikowane jako klasa 1,2 kV, z dwuuzwojeniowym fazorem jednofazowym i wtórnym BIL 30 KV. Dołączone ograniczniki przepięć pierwotnych to klasa 36 kV z napięciem MCOV 27 kVrms.

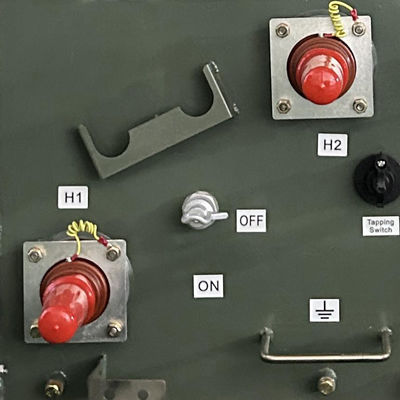

Wyposażony w 200-amperowy 2-pozycyjny rozłącznik obciążeniowy 35 kV, ograniczniki przepięć pierwotnych (klasa 36 kV) i zabezpieczenie nadprądowe z bezpiecznikiem, zapewnia bezpieczną eksploatację. Zbudowany z powlekanych elementów stalowych, posiada obudowę odporną na manipulacje z zamykaną na kłódkę pokrywą, odporną na warunki atmosferyczne powłokę epoksydową i spełnia normy DOE 2016 i ANSI/IEEE.
Specyfikacja
| Specyfikacja transformatora montowanego na podkładzie jednofazowym | ||||||||
| Ocena | Wysokie napięcie (kV) | Straty bez obciążenia | Straty pod obciążeniem | Wysokość | Głębokość | Szerokość | Waga oleju (kg) | Waga całkowita (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 lub inne |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Proces produkcji
FAQ
1. P: Czy mogę zamówić próbkę?
O: Tak, zapraszamy do zamówienia próbki w celu przetestowania i sprawdzenia jakości.
2. P: Jaki jest czas realizacji?
O: Czas produkcji masowej 15-25 dni.
3. P: Jak długo trwa gwarancja?
O: 24 miesiące od B/L. Jeśli wystąpią jakiekolwiek problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatny serwis. W zależności od liczby produktów, zapewnimy bezpłatnie łatwo uszkadzające się akcesoria. Możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.
4. P: Czy OEM/ODM jest dostępny?
O: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty do rysunku lub wymagań klienta.
Usługi dostosowane:
a. Dostosowany kolor i specjalna funkcja.
b. Dostosowane pudełko.
c. Wydruk logo klienta.
d. Twoje inne pomysły dotyczące produktu, możemy pomóc Ci je zaprojektować i wprowadzić do produkcji. Powyższe usługi dostosowane muszą zostać potwierdzone przed produkcją.
5. P: Jak kontrolować jakość produktów?
O: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Od pracowników wymaga się ścisłego wytwarzania produktów zgodnie z rysunkami. Każdy proces ma instruktorów technicznych. Nadzorcy QC będą regularnie kontrolować produkcję. Przeprowadzimy testy wydajności produktów podczas produkcji i kompleksowe testy jakości po zakończeniu produkcji produktów.
|
