2500Kva Trójfazowy Transformator Izolacyjny Montowany na Podkładzie, Zanurzony w Oleju 480V Do 480Y IEEE ANSI C57

Transformator izolacyjny 2,5 MVA montowany na podkładzie 480V (wysokie napięcie) do 480Y/277 (niskie napięcie). Posiada połączenie Delta na uzwojeniu pierwotnym i połączenie Wye na uzwojeniu wtórnym, zaprojektowany zgodnie z IEEE Std C57.12.00 i wymieniony na liście UL, spełniający standardy wydajności DOE.

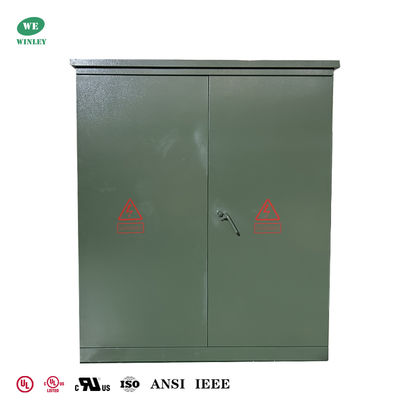

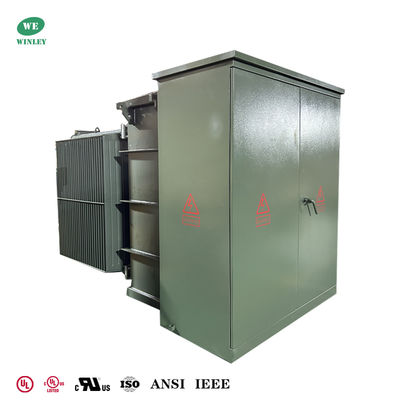

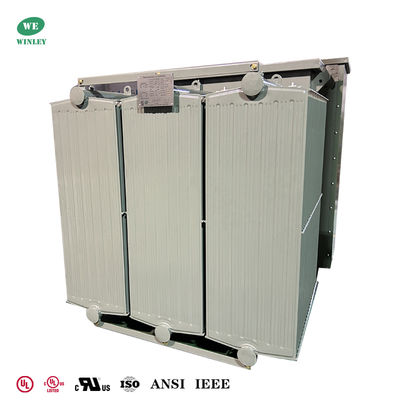

Zdjęcia produktu

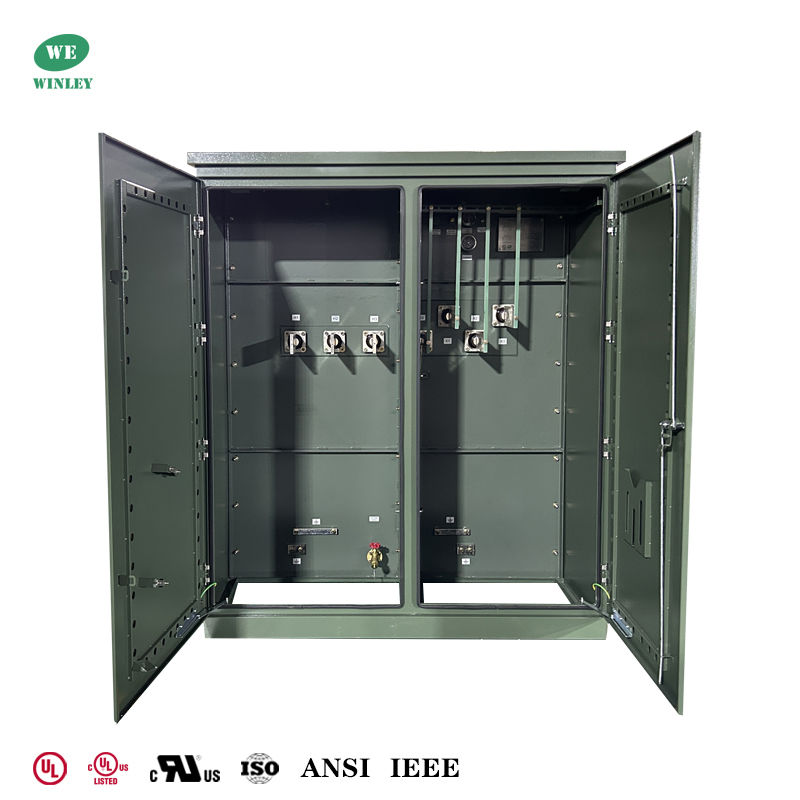

Komora wysokiego i niskiego napięcia transformatora montowanego na podkładzie 2,5 MVA

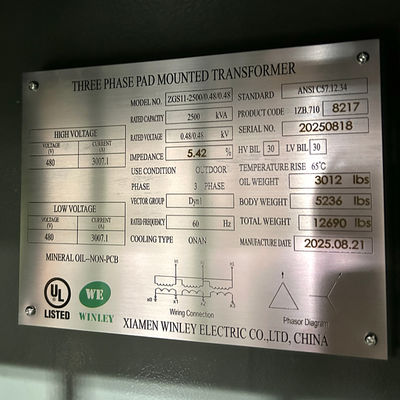

Główne dane

Rysunki techniczne

Struktura produktu

1) Część transformatora i część szafy sterowniczej wariacji Stanów Zjednoczonych, z których część transformatora jest konstrukcją całkowicie zamkniętą, a olej izolacyjny może być dwoma rodzajami oleju o wysokiej temperaturze zapłonu lub zwykłego oleju.
2) Szafa sterownicza podzielona jest na pomieszczenie wysokiego napięcia i pomieszczenie niskiego napięcia.
3) Pomieszczenie wysokiego napięcia wyposażone jest w: wtyczkę kablową wysokiego napięcia, ogranicznik przepięć, uchwyt roboczy przełącznika obciążenia, uchwyt przełącznika odczepów bez wzbudzenia, bezpiecznik wtykowy, zawór bezpieczeństwa, termometr, manometr, wskaźniki poziomu oleju, korki do napełniania olejem, zawory spustowe oleju itp., przełączniki obciążenia, przełączniki odczepów bez wzbudzenia, bezpieczniki wtykowe itp. są zanurzone w oleju transformatorowym razem z rdzeniem transformatora. Kabel wysokiego napięcia i transformator połączone są za pomocą złączy kablowych kolankowych.
4) Po stronie niskiego napięcia można zainstalować wyłączniki powietrzne, przekładniki prądowe, a także liczniki energii elektrycznej, amperomierze i woltomierze, a obwody wyjściowe i urządzenia kompensacji pojemności można skonfigurować zgodnie z potrzebami użytkownika.

Specyfikacja

Proces produkcji

FAQ

1. P: Czy mogę otrzymać zamówienie próbki?

O: Tak, zapraszamy do zamówienia próbki w celu przetestowania i sprawdzenia jakości.

2. P: Jaki jest czas realizacji?

O: Czas produkcji masowej 15-25 dni.

3. P: Jak długo trwa gwarancja?

O: 24 miesiące od B/L. Jeśli wystąpią jakiekolwiek problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatny serwis. W zależności od liczby produktów, zapewnimy bezpłatnie łatwo uszkadzające się akcesoria. Możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.

4. P: Czy OEM/ODM jest dostępny?

O: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty do rysunku lub wymagań klienta.

Usługi dostosowane:

a. Dostosowany kolor i specjalna funkcja.

b. Dostosowane pudełko.

c. Wydruk logo klienta.

d. Twoje inne pomysły dotyczące produktu, możemy pomóc Ci zaprojektować i wprowadzić je do produkcji. Powyższe usługi dostosowane muszą zostać potwierdzone przed rozpoczęciem produkcji.

5. P: Jak kontrolować jakość produktów?

O: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Od pracowników wymaga się ścisłego wytwarzania produktów zgodnie z rysunkami. Każdy proces ma instruktorów technicznych. Nadzorcy QC będą regularnie kontrolować produkcję. Będziemy przeprowadzać testy wydajności produktów podczas produkcji i kompleksowe testy jakości po zakończeniu produkcji produktów.
