| Nazwa marki: | WINLEY |
| Numer modelu: | ZGD-25/12.47 |
| MOQ: | 1Unit |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Sprawa sklejka |
| Warunki płatności: | T/t |

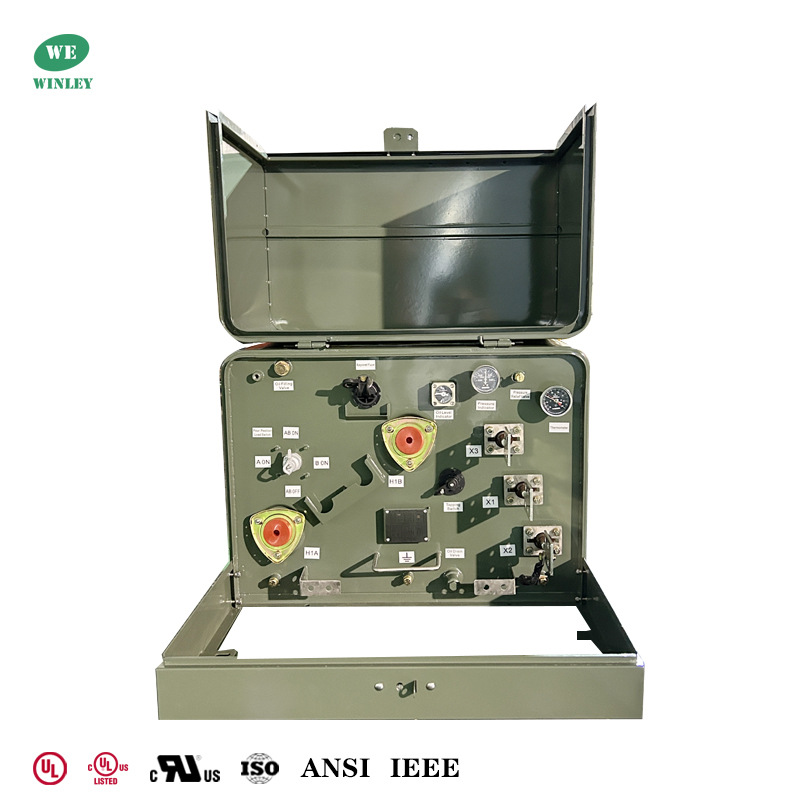

Transformator rozdzielczy montowany na podkładzie, 1-fazowy, certyfikowany przez IEEE Standard UL, 25 kVa, 12470V
Transformatory jednofazowe montowane na podkładzie to kompaktowe, samodzielne urządzenia elektryczne, używane głównie w budynkach mieszkalnych i małych obiektach komercyjnych. Ich głównym zastosowaniem jest obniżanie wysokiego napięcia dostarczanego przez przedsiębiorstwo użyteczności publicznej do niższego napięcia odpowiedniego dla użytku domowego lub małej firmy.
Transformatory jednofazowe WINLEY są zaprojektowane tak, aby spełniać lub przekraczać wymagania dotyczące efektywności energetycznej DOE 2016 oraz odpowiednie standardy IEEE, ANSI, CSA, IEC, UL/cUL i NEMA.
Główne dane
| Typ transformatora | Montowany na podkładzie, typu przegrodowego II |
| Konfiguracja transformatora | Montowany na podkładzie, wypełniony cieczą |
| Typ zasilania transformatora | Zasilanie pętlowe |
| Faza | Jednofazowy (łączy się z trójfazową siecią elektryczną) |
| Pojemność | 25 kVA |
| Grupa wektorowa | II6 |
| Napięcie pierwotne | 12470GrdY/7200 |
| Napięcie wtórne | 120/240 (L-N-L) |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Klasa izolacji | Izolacja klasy E - 120°C, 248°F |
| Klasa chłodzenia | KNAN; Chłodzony samoczynnie |
| Standard(y) efektywności | Spełnia standardy DOE 2016, spełnia standardy ANSI/IEEE |
| Współczynnik K (łagodzenie harmonicznych) | K-1 (Standardowy) |
| Materiał uzwojenia | Miedź |
| Temperatura otoczenia | 40°C |
| Poziom dźwięku | 48 dBA |
| Wysokość (nad poziomem morza) | 3300 stóp (1000 metrów) nad poziomem morza lub poniżej |
| Materiał rdzenia | Stal zorientowana ziarnem |
| Materiał zbiornika | Stal powlekana |
| Sprawność | 98.80% |
Rysunek
Standardowe cechy
• Spełnia lub przekracza standardy ANSI®, IEEE® i NEMA®
• Spełnia standard efektywności energetycznej DOE 10 CFR Part 431 dla transformatorów dystrybucyjnych
• Powłoka zbiornika przekracza standardy IEEE Std C57.12.28™-2005 i IEEE Std C57.12.29™-2005 (tylko jednostki ze stali nierdzewnej)
• Pełna zgodność z wymaganiami dotyczącymi integralności obudowy standardu IEEE Std C57.12.28™-2005
• Tabliczka znamionowa grawerowana laserowo
• Wpuszczone uchwyty ze stali nierdzewnej
• Uchwyty uziemiające zbiornika
• Automatyczne urządzenie do redukcji ciśnienia
• Olej mineralny klasy elektrycznej
• Drzwi na zawiasach ze sworzniami i tulejami ze stali nierdzewnej
• Pływająca kieszeń zamka dla łatwego wyrównania
• Zatrzymany śruba blokująca drzwi z łbem pięciokątnym ze stali nierdzewnej
• Otwory do napełniania i opróżniania oleju
• Zdejmowany próg
• Spawana kopuła pokrywy zbiornika
• Studzienki wysokiego napięcia - 200 A
Akcesoria
• 4-pozycyjny rozłącznik obciążeniowy
• Wiele napięć lub odczepów
• Zewnętrznie obsługiwane przełączniki wielu napięć lub odczepów dla bezpiecznej eksploatacji
• Zbiornik, dno zbiornika, próg, drzwi i/lub osprzęt ze stali nierdzewnej
• Różne szpadki i zaciski dostępne dla tulei wtórnych
• Wkładki tulei wysokiego napięcia
• Złącza uziemiające
• Jednoczęściowe tuleje wysokiego napięcia
• Płyn Envirotemp™ FR3™
• Rozłączniki obciążeniowe
• Zawór spustowy/poboru próbek

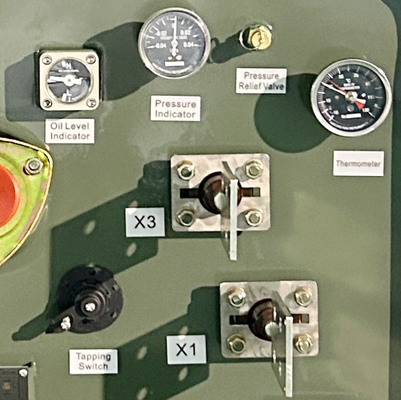

• Manometr próżniowy
• Wskaźnik poziomu cieczy
• Wskaźnik temperatury
Specyfikacja
| Specyfikacja transformatora montowanego na podkładzie jednofazowym | ||||||||
| Ocena | Wysokie napięcie (kV) | Straty bez obciążenia | Straty pod obciążeniem | Wysokość | Głębokość | Szerokość | Waga oleju (kg) | Waga całkowita (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 lub inne |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Proces produkcji
FAQ
1. P: Czy mogę zamówić próbkę?
O: Tak, zapraszamy do zamówienia próbki w celu przetestowania i sprawdzenia jakości.
2. P: Jaki jest czas realizacji zamówienia?
O: Czas produkcji masowej 15-25 dni.
3. P: Jak długa jest gwarancja?
O: 24 miesiące od B/L. Jeśli wystąpią jakiekolwiek problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatny serwis. W zależności od liczby produktów, zapewnimy bezpłatnie łatwo uszkadzające się akcesoria. Możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.
4. P: Czy OEM/ODM jest dostępny?
O: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty do rysunku lub wymagań klienta.
Usługi dostosowane:
a. Dostosowany kolor i specjalna funkcja.
b. Dostosowane pudełko.
c. Wydruk logo klienta.
d. Twoje inne pomysły dotyczące produktu, możemy pomóc Ci je zaprojektować i wprowadzić do produkcji. Powyższe usługi dostosowane muszą zostać potwierdzone przed produkcją.
5. P: Jak kontrolować jakość produktów?
O: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Od pracowników wymaga się ścisłego wytwarzania produktów zgodnie z rysunkami. Każdy proces ma instruktorów technicznych. Nadzorcy QC będą regularnie kontrolować produkcję. Będziemy przeprowadzać testy wydajności produktów podczas produkcji i kompleksowe testy jakości po zakończeniu produkcji produktów.
|
