| Nazwa marki: | WINLEY |
| Numer modelu: | D-167/34,5 |
| MOQ: | 1unit |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Sprawa sklejka |
| Warunki płatności: | T/t |

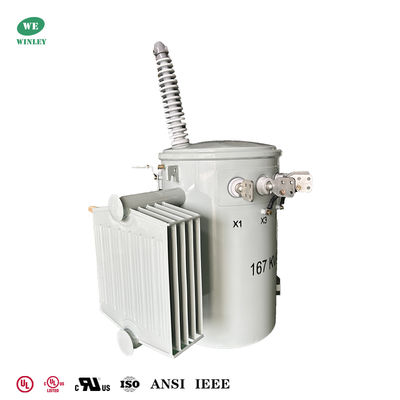

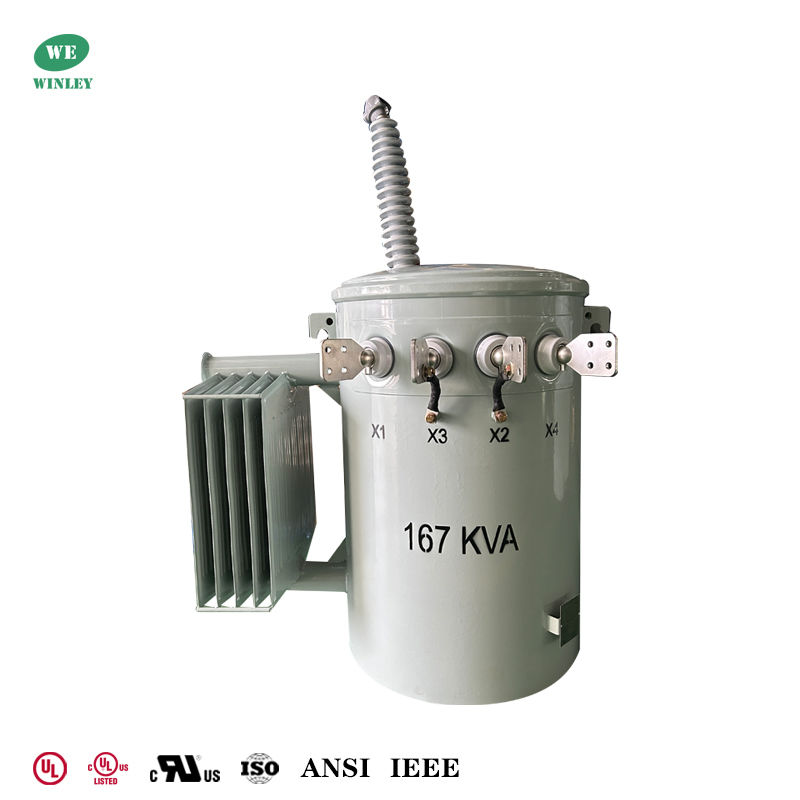

Transformator dystrybucyjny jednofazowy 167 kVA, montowany na słupie, zanurzony w oleju, z podwójnym uzwojeniem, 34,5 kV do 120 V, BIL 200 kV, typ konwencjonalny
Transformator napowietrzny dystrybucyjny WINLEY’s 167 kVA — niezawodne, wysokowydajne rozwiązanie montowane na słupie, zaprojektowane do wymagających zastosowań dystrybucji jednofazowej. Zbudowany jako konwencjonalny transformator napełniony cieczą z uzwojeniami miedzianymi i izolacją olejową mineralną, to urządzenie ONAN (Oil Natural Air Natural) zapewnia niezawodną pracę i długotrwałą trwałość dla odbiorników mieszkalnych, komercyjnych i lekkiego przemysłu.
Główne dane
| Typ transformatora | Transformator napowietrzny dystrybucyjny, typ konwencjonalny |
| Konfiguracja transformatora | Montowany na słupie, napełniony cieczą |
| Faza | Jednofazowy |
| Moc | 167 kVA |
| Napięcie pierwotne | 34500Y/19920 |
| BIL pierwotne | 200 kV |
| Napięcie wtórne | 120/240V (L-N-L) |
| Fasor wtórny | Podwójne uzwojenia, jednofazowe |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Klasa izolacji | Izolacja klasy E - 120°C, 248°F |
| Klasa chłodzenia | ONAN; Chłodzenie naturalne |
| Standard(y) wydajności | Spełnia normy DOE 2016, spełnia normy ANSI/IEEE |
| Współczynnik K (redukcja harmonicznych) | K-1 (Standard) |
| Materiał uzwojenia | Miedź |
| Temperatura otoczenia | 40°C |
| Poziom hałasu | 55 dBA |
| Poziom wysokości | 3300 stóp nad poziomem morza |
| Materiał rdzenia | Stal zorientowana ziarnisto |
| Wymiary* | 38''-S x 41''-G x 68''-W |
| Średnica zbiornika* | 28'' OD |
| Całkowita waga (napełniony cieczą)* | 1545 funtów |
| Wydajność | 99.15% |
Rysunki techniczne
Standardowe cechy
Specyfikacje
| Transformator jednofazowy montowany na słupie | ||||||
| Moc znamionowa (kVA) | Wysokie | Niskie napięcie (V) | Symbol połączenia | Standard | Impedancja zwarciowa (%) | Wydajność |
| Napięcie (V) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Oceny
Proces produkcji
FAQ
1. P: Czy mogę zamówić próbkę?
O: Tak, zapraszamy do zamówienia próbki w celu przetestowania i sprawdzenia jakości.
2. P: Jaki jest czas realizacji?
O: Czas produkcji masowej 15-25 dni.
3. P: Jak długo trwa gwarancja?
O: 24 miesiące od B/L. Jeśli wystąpią jakiekolwiek problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatny serwis. W zależności od liczby produktów, zapewnimy bezpłatnie łatwo uszkadzające się akcesoria. Możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.
4. P: Czy OEM/ODM jest dostępny?
O: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty do rysunku lub wymagań klienta.
Usługi dostosowane:
a. Dostosowany kolor i specjalna funkcja.
b. Dostosowane pudełko.
c. Wydruk logo klienta.
d. Twoje inne pomysły dotyczące produktu, możemy pomóc Ci zaprojektować i wprowadzić je do produkcji. Powyższe usługi dostosowane muszą zostać potwierdzone przed produkcją.
5. P: Jak kontrolować jakość produktów?
O: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Od pracowników wymaga się ścisłego wytwarzania produktów zgodnie z rysunkami. Każdy proces ma instruktorów technicznych. Nadzorcy QC będą regularnie kontrolować produkcję. Przeprowadzimy testy wydajności produktów podczas produkcji i kompleksowe testy jakości po zakończeniu produkcji produktów.
|
