| Nazwa marki: | WINLEY |
| Numer modelu: | D-50/4.16 |
| MOQ: | 1Unit |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Sprawa sklejka |
| Warunki płatności: | T/t |

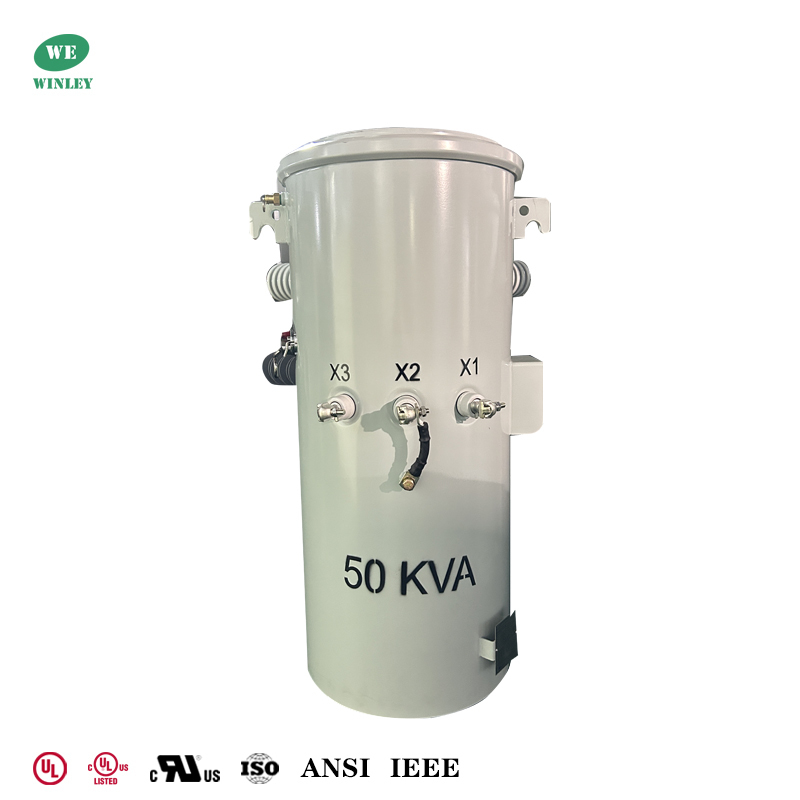

Transformator 50kVA dla słupów zasilania i rozdzielczości powietrznej z podwójnym uzwojeniem
WINLEY jest zaufanym, wysoko wyspecjalizowanym producentem transformatorów na biegunach. Dostępne w mocy od 10 do 333 kVA, spełniające normy ANSI/IEEE i inne normy.Zdobądź cenę w ciągu kilku minut!
Transformatory WINLEY, posiadające certyfikat UL/cUL, przekraczają normy ANSI, IEEE, CSA, IEC60076.
Główne dane
| Rodzaj transformatora | Transformator rozdzielczy powietrzny, typu konwencjonalnego |
| Faza | Jednorazowa faza |
| Pojemność | 50 KVA |
| Napięcie pierwotne | 4160Y/2400 |
| Włókno wtórne | 120/240V (L-N-L) |
| Częstotliwość | 100 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Standardy wydajności | Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Płyn izolacyjny | FR-3, płyn niepowiązany z PCB |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Wymiary* | 24''-W x 27''-D x 42''-H |
Rysunek

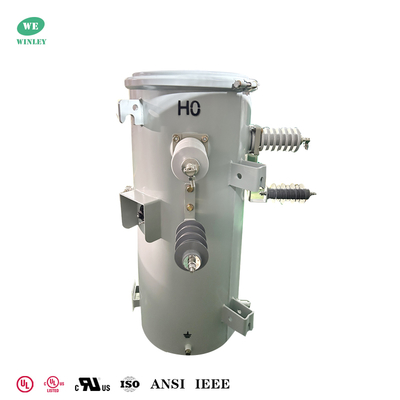

Cechy strukturalne
1Pokrywki zbiorników posiadają wysokonapięciowe porcelanowe korki, które są wyposażone w pierścieniowe końcówki, które mogą pomieścić albo kable aluminiowe, albo miedziane.
2Okrągła struktura szycia osłony zbiornika zapewnia równomierne rozkład naprężenia i niezawodne uszczelnienie.
3Śruby pierścieniowe na ścianie zbiornika służą jako zbiornik niskiego napięcia i terminal i są pokryte cynowym pokryciem.
4Ten przedmiot jest wyposażony w zawór odcisku ciśnienia, który jest zdolny do samodzielnego uszczelniania.
5Zgodnie z normami ANSI, haczyki zawieszenia transformatora na górze i na dole są zgodne.
6Terminał naziemny na zbiorniku to pierścieniowy żuraw naziemny.
Badania
Przed dostarczeniem jednofazowego transformatora na słupie zorganizujemy serię testów, które pomogą klientom zweryfikować jakość i zapewnić bezpieczeństwo.Zazwyczaj wykonujemy rutynowe testy, które obejmują test stosunku, Badanie oporu na zawijanie, test bez utraty obciążenia i nieobciążenia prądu, testy napięcia zastosowanego i napięcia indukcyjnego, test wycieków itp.Przekażemy raport z badań, określając wszystkie te wyniki badań z podpisem profesjonalnego inżyniera na dokumencie testowymOprócz rutynowych testów istnieją inne testy opcjonalne, takie jak test oporu, test wzrostu temperatury, test poziomu dźwięku itp.
Specyfikacje
| 10kva-333kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||

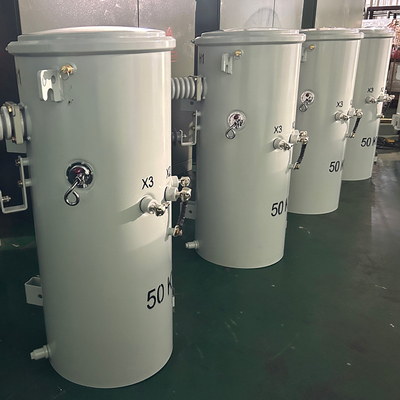

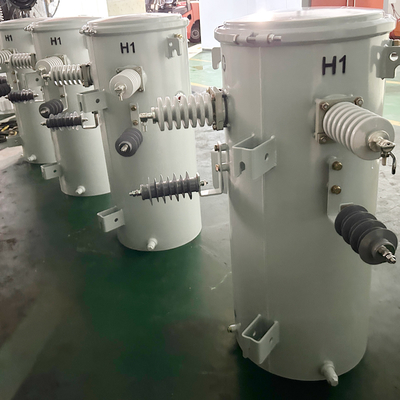

Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
