| Nazwa marki: | WINLEY |
| Numer modelu: | ZGS-150/12.47 |
| MOQ: | 1unit |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Plywood case |
| Warunki płatności: | T/T |

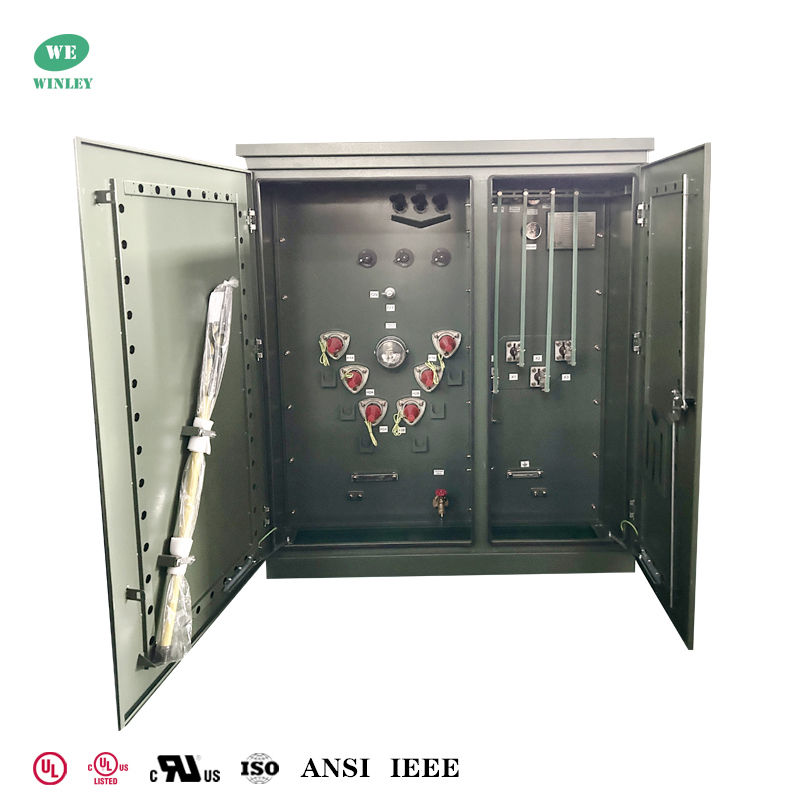

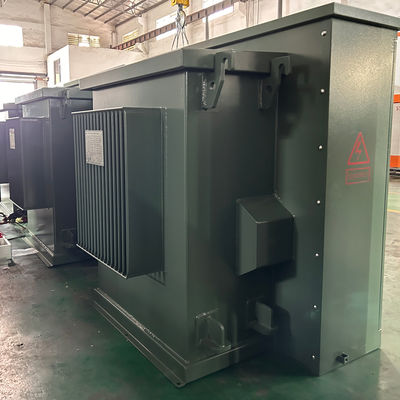

150Kva Trójfazowy Transformator Stacyjny Wielonapięciowy 14400V 13800V 13200V 12870V 12470V 12000V 11500V z certyfikatem UL
Podsumowanie
Trójfazowy transformator stacyjny umieszcza przełącznik obciążenia i bezpiecznik po stronie wysokiego napięcia transformatora wraz z rdzeniem i uzwojeniami transformatora w tym samym zbiorniku oleju, co ma zalety zaawansowanej struktury, niezawodnej wydajności, oszczędności energii i redukcji zużycia, elastycznego użytkowania, dużej adaptacji i korzyści ekonomicznych.
Dlaczego warto wybrać nas
1. WINLEY produkuje pełną gamę trójfazowych transformatorów stacyjnych o mocy od 45 kVA do 5500 kVA i napięciu do 34,5 kV. Produkty spełniają, a nawet przekraczają standardy DOE 2016, IEEE/ANSI, CSA, IEC, NEMA itp.
2. Trójfazowy transformator stacyjny produkowany przez WINLEY uzyskał certyfikat UL/cUL (Numer certyfikatu: UL-US-2431836-0, UL-CA-2423202-0) i może ubiegać się o UL (autoryzacja partnera) zgodnie z wymaganiami klienta.
3. Nasze produkty są eksportowane w dużych ilościach do Ameryki Północnej, Ameryki Południowej, na Filipiny i inne miejsca. Mamy bogate doświadczenie w projektowaniu i produkcji, profesjonalną i niezawodną obsługę posprzedażną i możemy dostarczyć towar szybko w ciągu 7-35 dni.

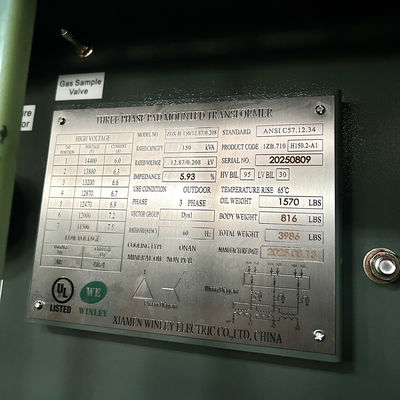

Główne dane
| Nr | Szczegóły | UJednostka | Specyfikacja |
| 1 | Typ | ~ | stacyjny, zasilanie radialne |
| 2 | Moc znamionowa | kVA | 150 |
| 3 | Liczba faz | ~ | 3 |
| 4 | Napięcie pierwotne | V | 12870 |
| 5 | Napięcie wtórne | V | 208Y/120 |
| 6 | Typ odczepu | ~ | odczep bez obciążenia |
| 7 | Zakres odczepów | % | 14400, 13800, 13200, 12870, 12470, 12000, 11500 |
| 8 | Metoda chłodzenia | ~ | ONAN |
| 9 | Częstotliwość znamionowa | Hz | 60 |
| 10 | Grupa wektorowa | ~ | Dyn1 |
| 11 | Klasa izolacji | ~ | A (105℃) |
| 12 | Wzrost temperatury | K | 65 |
| 13 | Impedancja | % | 5.75 |
| 14 | Materiał uzwojenia | ~ | Aluminium/Miedź |
| 15 | Materiał rdzenia | ~ | stal krzemowa |
| 16 | Materiał chłodzący | ~ | Olej mineralny |
| 17 | Warunki eksploatacji | ~ | wewnątrz lub na zewnątrz |
| 18 | Poziom morza | M | ≤1000 |
| 19 | Standard | ~ | ASNI/IEEE C57.12.34 |
Rysunki techniczne

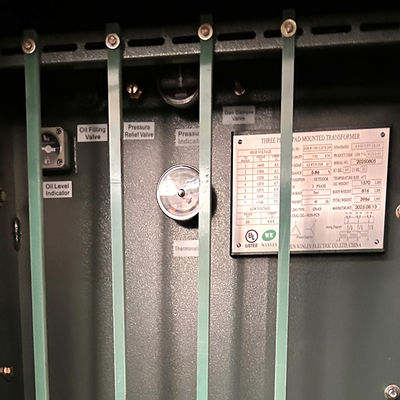

Standardowe cechy
Główne komponenty: rdzeń żelazny, uzwojenie, zbiornik paliwa, poduszka olejowa, aparat oddechowy, rura przeciwwybuchowa (zawór nadciśnieniowy), chłodnica, obudowa izolacyjna, przełącznik odczepów, przekaźnik gazowy, termometr, oczyszczacz oleju itp.
Opcjonalne akcesoria
Specyfikacja
| Moc znamionowa (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (V) |
Straty jałowe (W) |
Straty obciążeniowe (W) |
Wysokość (mm) |
Głębokość (mm) |
Szerokość (mm) |
Waga (kg) |
Waga (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Proces produkcji
FAQ
1. P: Czy mogę zamówić próbkę?
O: Tak, zapraszamy do zamówienia próbki w celu przetestowania i sprawdzenia jakości.
2. P: Jaki jest czas realizacji?
O: Czas produkcji masowej 15-25 dni.
3. P: Jak długa jest gwarancja?
O: 24 miesiące od B/L. Jeśli wystąpią jakiekolwiek problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatny serwis. W zależności od liczby produktów, zapewnimy bezpłatnie łatwo uszkadzające się akcesoria. Możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.
4. P: Czy OEM/ODM jest dostępny?
O: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty do rysunku lub wymagań klienta.
Usługi dostosowane:
a. Dostosowany kolor i specjalna funkcja.
b. Dostosowane pudełko.
c. Wydruk logo klienta.
d. Twoje inne pomysły dotyczące produktu, możemy pomóc Ci je zaprojektować i wprowadzić do produkcji. Powyższe usługi dostosowane muszą zostać potwierdzone przed rozpoczęciem produkcji.
5. P: Jak kontrolować jakość produktów?
O: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Od pracowników wymaga się ścisłego wytwarzania produktów zgodnie z rysunkami. Każdy proces ma instruktorów technicznych. Nadzorcy QC będą regularnie kontrolować produkcję. Przeprowadzimy testy wydajności produktów podczas produkcji i kompleksowe testy jakości po zakończeniu produkcji produktów.
|
