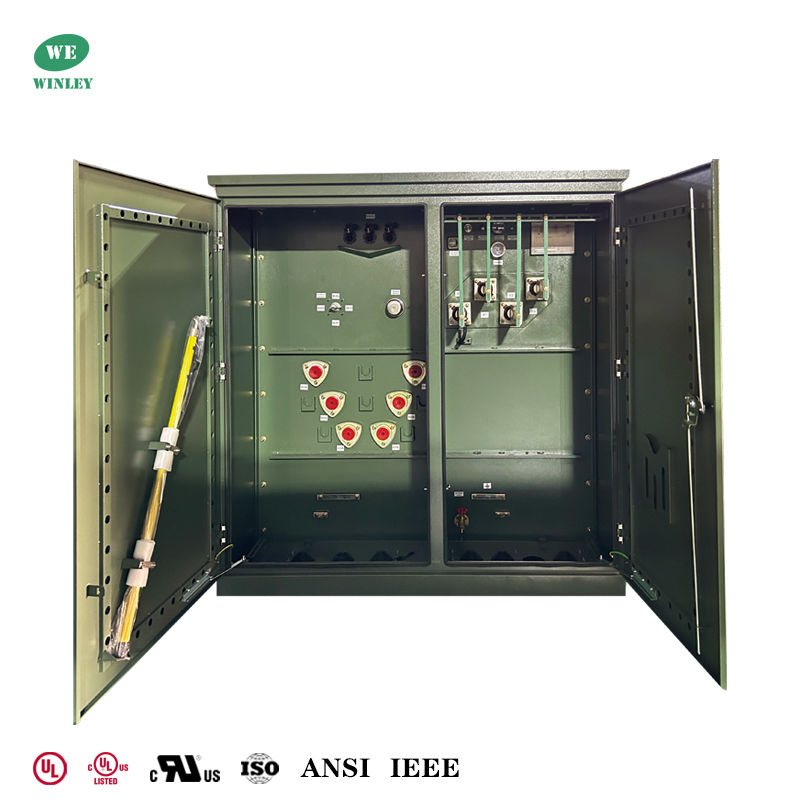

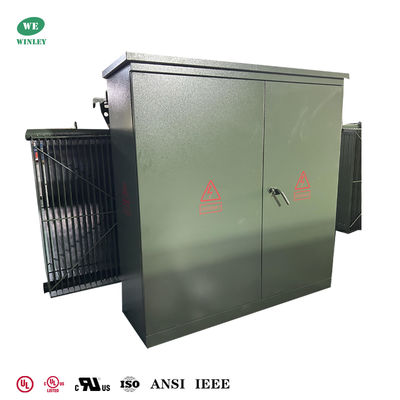

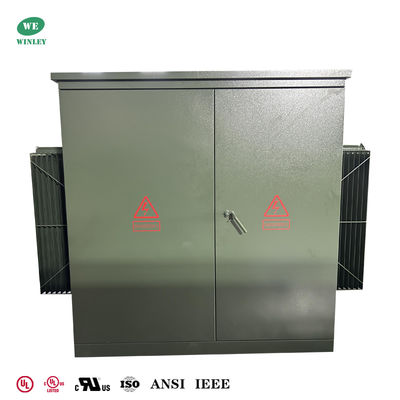

Transformator trójfazowy montowany na podłożu z certyfikatem UL/CUL 3750KVA 12.47KV do 480V dla dystrybucji energii średniego napięcia

Dlaczego warto wybrać nas

Jako wiodący producent transformatorów montowanych na podłożu, WINLEY dostarcza wysokowydajne jednostki o napięciach do 34,5 kV i mocach do 5,5 MVA. Nasze transformatory z certyfikatem UL/cUL spełniają rygorystyczne standardy jakości, zapewniając niezawodność i zgodność z globalnymi standardami. Dzięki dogłębnej wiedzy na temat projektów w Ameryce Północnej, specjalizujemy się w wymaganiach ANSI/IEEE, CSA, DOE i NEMA, a także lokalnych przepisach, zapewniając dostosowane rozwiązania dla różnorodnych potrzeb dystrybucji energii.

Główne dane

Rysunki techniczne

Standardowe cechy

• Działanie przy 60 Hz.
• Średni wzrost temperatury uzwojenia 65°C.
• Układy zasilania radialnego i pętlowego.

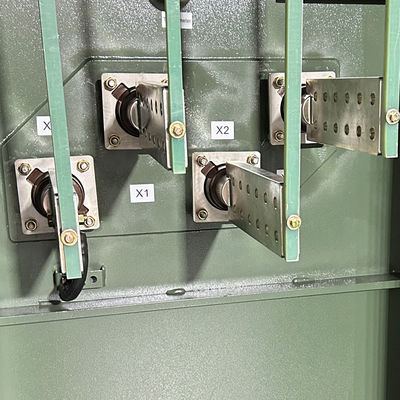

• Zaciski HV typu martwego i żywego przodu.
• HV BIL 45 – 150 kV (martwy przód) 200 kV (żywy przód).
• LV BIL 30 – 60 kV.
• Trzypunktowe zatrzaskiwanie drzwi niskiego napięcia.
• Drzwi wysokiego napięcia, które można otworzyć dopiero po otwarciu drzwi niskiego napięcia.
• Sztywna stalowa przegroda.
• Zbiornik transformatora spawany od pokrywy do podstawy.
• Trwała tabliczka znamionowa.
• Otwór wlewowy z gwintem NPT 1 cal.
• Podkładki uziemiające zbiornika ANSI.
• Zawór spustowy i próbnik 1 cal.
• Automatyczny zawór nadciśnieniowy (35 SCFM).
• Zmieniacz odczepów z (2) odczepami pełnej mocy 2,5% powyżej i poniżej nominalnej.
• Jeden otwór rewizyjny 10”x18” (lub 14”x25”) w pokrywie zbiornika transformatora.
• Malowany na kolor oliwkowo-zielony (Munsell 7GY 3.29/1.5).
• Zaprojektowany, wyprodukowany i przetestowany zgodnie z

Wydajność transformatora trójfazowego montowanego na podłożu

• Bezpieczny i niezawodny: Używają wydajnej izolacji i sprzętu do rozpraszania ciepła, z dobrze zaprojektowaną konstrukcją szafy kablowej zapewniającą bezpieczeństwo i niezawodność. Mają dużą zdolność do przeciążeń, umożliwiając 2-krotne przeciążenie przez 2 godziny i 1,6-krotne przeciążenie przez 7 godzin bez wpływu na ich żywotność.
• Wygodne połączenia: Zastosowanie wtyczek kątowych ułatwia podłączanie kabli wysokiego napięcia, umożliwiając operacje wtykania i wyjmowania pod napięciem.
• Silna zdolność obronna: Mogą skutecznie wytrzymywać chwilowe piki napięcia, chroniąc sprzęt energetyczny przed uszkodzeniem. Posiadają również podwójną ochronę bezpiecznikową:
• Bezpiecznik wkładkowy (BAY-o-NET): Podwójnie czuły bezpiecznik (temperatura i prąd) chroniący przed zwarciami po stronie wtórnej.
• Zapasowy bezpiecznik ograniczający prąd (ELSP): Chroni przed usterkami wewnątrz transformatora i po stronie wysokiego napięcia.
• Elastyczne zasilanie: Mogą być typu zaciskowego lub typu sieci pierścieniowej, umożliwiając jednemu transformatorowi zasilanie drugiego, zwiększając odległość zasilania i niezawodność.
• Oszczędność energii i ochrona środowiska: Zaprojektowane z myślą o efektywności energetycznej i ochronie środowiska.

Specyfikacja

Proces produkcji

FAQ

1. P: Czy mogę zamówić próbkę?

O: Tak, zapraszamy do zamówienia próbki w celu przetestowania i sprawdzenia jakości.

2. P: Jaki jest czas realizacji?

O: Czas produkcji masowej 15-25 dni.

3. P: Jak długa jest gwarancja?

O: 24 miesiące od B/L. Jeśli wystąpią jakiekolwiek problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatny serwis. W zależności od liczby produktów, zapewnimy bezpłatnie łatwo uszkadzające się akcesoria. Możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.

4. P: Czy OEM/ODM jest dostępny?

O: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosowywać produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane:

a. Dostosowany kolor i specjalna funkcja.

b. Dostosowane pudełko.

c. Wydruk logo klienta.

d. Twoje inne pomysły dotyczące produktu, możemy pomóc Ci je zaprojektować i wprowadzić do produkcji. Powyższe usługi dostosowane muszą zostać potwierdzone przed rozpoczęciem produkcji.

5. P: Jak kontrolować jakość produktów?

O: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Od pracowników wymaga się ścisłego wytwarzania produktów zgodnie z rysunkami. Każdy proces ma instruktorów technicznych. Nadzorcy QC będą regularnie kontrolować produkcję. Będziemy przeprowadzać testy wydajności produktów podczas produkcji i kompleksowe testy jakości po zakończeniu produkcji produktów.
