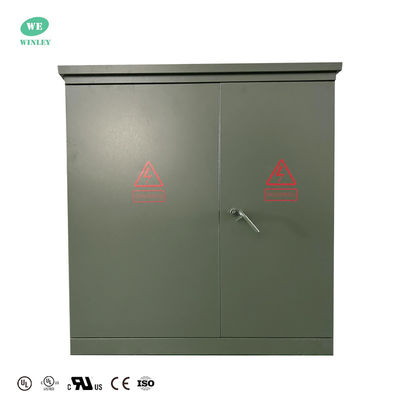

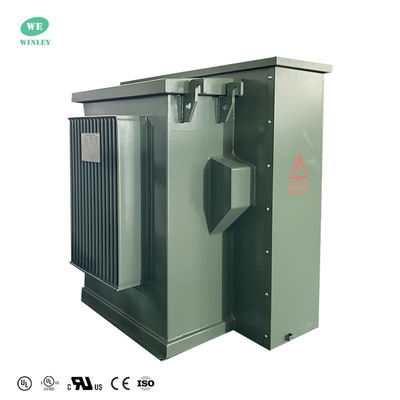

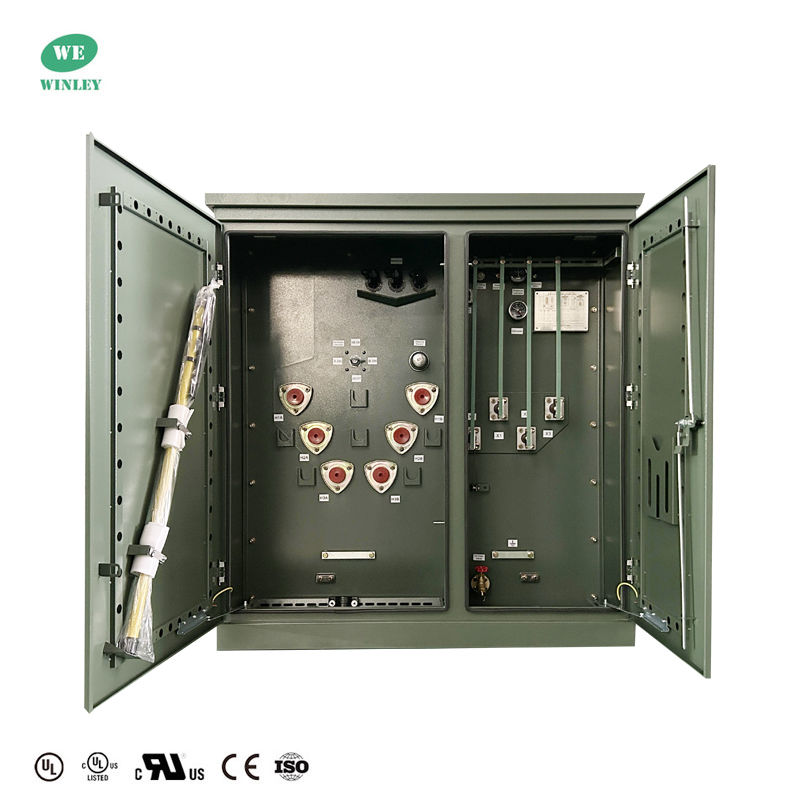

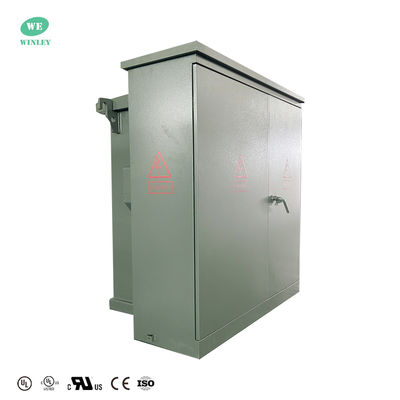

Transformator stacyjny trójfazowy 150 kVA z certyfikatem UL, zanurzony w oleju, do dystrybucji, 12,470 V do 480 V, zgodny z normami ANSI IEEE CSA DOE2016

Nazwa marki:	WINLEY
Numer modelu:	ZGS-150/12.47
MOQ:	1 jednostka
Cena £:	$5000-$150000
Szczegóły opakowania:	Pułapka ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL/cUL,CE,ISO

Rodzaj:

Zamontowana podkładka

Typ kanału:

Kanał w pętli

Napięcie pierwotne:

12470 V

Włókno wtórne:

480Y/277

Ocena izolacji:

Klasy E Izolacja - 120°C, 248°F

Materiał:

Miedź

Grupa wektorów:

YnYn0

Certyfikacja UL/CUL:

UL-US-2431836-0, UL-CA-2423202-0

Możliwość Supply:

1000 zestawów/miesiąc

Podkreślić:

150kva trzyfazowy transformator

Trójfazowy przekształcacz z podkładką

Opis produktu

Transformator montowany na słupie/certyfikowany UL/cUL 150Kva Trójfazowy, olejowy rozdzielczy 12.470V do 480V Zgodny ze standardami ANSI IEEE CSA DOE2016

Seria transformatorów ZGS11 to innowacyjny typ urządzeń dystrybucji energii, powszechnie znany jako amerykański transformator skrzynkowy. Integruje on przełącznik wysokiego napięcia, bezpiecznik wtykowy i bezpiecznik ograniczający prąd wysokiego napięcia wewnątrz transformatora, z izolacją i chłodzeniem olejem mineralnym dla zwiększenia bezpieczeństwa i wydajności. Charakteryzujący się kompaktową i rozsądną strukturą, transformator ten oferuje małą powierzchnię, elastyczną instalację i wygodną obsługę, co czyni go szczególnie odpowiednim dla miejskich centrów obciążenia i sieci miejskich. Poprzez redukcję zużycia energii i poprawę jakości zasilania, seria ZGS11 jest szeroko stosowana w osiedlach mieszkaniowych, obiektach użyteczności publicznej, zakładach przemysłowych i przedsiębiorstwach górniczych w całym kraju.

Transformator stacyjny trójfazowy 150 kVA z certyfikatem UL, zanurzony w oleju, do dystrybucji, 12,470 V do 480 V, zgodny z normami ANSI IEEE CSA DOE2016 0

Dlaczego warto wybrać nas

WINLEY produkuje pełną gamę trójfazowych transformatorów montowanych na słupie o mocy od 45kva do 5500KVA i napięciu do 34.5KV. Produkty spełniają, a nawet przekraczają standardy DOE 2016, IEEE/ANSI, CSA, IEC, NEMA itp.
Trójfazowy transformator montowany na słupie produkowany przez WINLEY uzyskał certyfikat UL/cUL (Numer certyfikatu: UL-US-2431836-0, UL-CA-2423202-0) i może ubiegać się o UL (autoryzacja partnera) zgodnie z wymaganiami klienta.
Nasze produkty są eksportowane w dużych ilościach do Ameryki Północnej, Ameryki Południowej, na Filipiny i inne miejsca. Mamy bogate doświadczenie w projektowaniu i produkcji, profesjonalną i niezawodną obsługę posprzedażną i możemy dostarczyć towary szybko w ciągu 7-35 dni.

Transformator stacyjny trójfazowy 150 kVA z certyfikatem UL, zanurzony w oleju, do dystrybucji, 12,470 V do 480 V, zgodny z normami ANSI IEEE CSA DOE2016 1

Główne dane

Typ transformatora	Zalany cieczą, montowany na słupie
Typ zasilania transformatora	Zasilanie pętlowe
Faza	Trójfazowy
Moc	150 KVA
Grupa wektorowa	YNyn0
Napięcie pierwotne	12470Y/7200
Napięcie wtórne	480Y/277
Częstotliwość	60 Hz
Wzrost temperatury	65°C
Klasa izolacji	E
Klasa chłodzenia	ONAN
Metoda ochrony nadprądowej pierwotnej	Z bezpiecznikiem, olejowy
Standard(y) wydajności	Spełnia standardy DOE 2016, spełnia standardy CSA, spełnia standardy ANSI/IEEE
Współczynnik K (łagodzenie harmonicznych)	K-1 (Standard)
Materiał uzwojenia	Miedź
Temperatura otoczenia	40°C
Zakres temperatury pracy otoczenia	-40°C do +40°C (-50°F do +104°F)
Poziom dźwięku	50 dBA
Sprawność %	99.05%

Rysunki techniczne

Specyfikacja

Moc znamionowa (KVA)	Wysokie napięcie (KV)	Niskie napięcie (V)	Straty jałowe (W)	Straty obciążeniowe (W)	Wysokość (mm)	Głębokość (mm)	Szerokość (mm)	Waga (kg)	Waga (Lbs)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 lub inne	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

Proces produkcji

Transformator stacyjny trójfazowy 150 kVA z certyfikatem UL, zanurzony w oleju, do dystrybucji, 12,470 V do 480 V, zgodny z normami ANSI IEEE CSA DOE2016 3

Transformator stacyjny trójfazowy 150 kVA z certyfikatem UL, zanurzony w oleju, do dystrybucji, 12,470 V do 480 V, zgodny z normami ANSI IEEE CSA DOE2016 4

Transformator stacyjny trójfazowy 150 kVA z certyfikatem UL, zanurzony w oleju, do dystrybucji, 12,470 V do 480 V, zgodny z normami ANSI IEEE CSA DOE2016 5

FAQ

1. P: Czy mogę otrzymać zamówienie próbki?

O: Tak, zapraszamy do zamówienia próbki w celu przetestowania i sprawdzenia jakości.

2. P: Jaki jest czas realizacji?

O: Czas produkcji masowej 15-25 dni.

3. P: Jak długo trwa gwarancja?

O: 24 miesiące od B/L. Jeśli wystąpią jakiekolwiek problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatny serwis. W zależności od liczby produktów, zapewnimy bezpłatnie łatwo uszkadzające się akcesoria. Możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.

4. P: Czy OEM/ODM jest dostępny?

O: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty do rysunku lub wymagań klienta.

Usługi dostosowane:

a. Dostosowany kolor i specjalna funkcja.

b. Dostosowane pudełko.

c. Wydruk logo klienta.

d. Twoje inne pomysły dotyczące produktu, możemy pomóc Ci je zaprojektować i wprowadzić do produkcji. Powyższe usługi dostosowane muszą zostać potwierdzone przed produkcją.

5. P: Jak kontrolować jakość produktów?

O: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Od pracowników wymaga się ścisłego wytwarzania produktów zgodnie z rysunkami. Każdy proces ma instruktorów technicznych. Nadzorcy QC będą regularnie kontrolować produkcję. Będziemy przeprowadzać testy wydajności produktów podczas produkcji i kompleksowe testy jakości po zakończeniu produkcji produktów.
