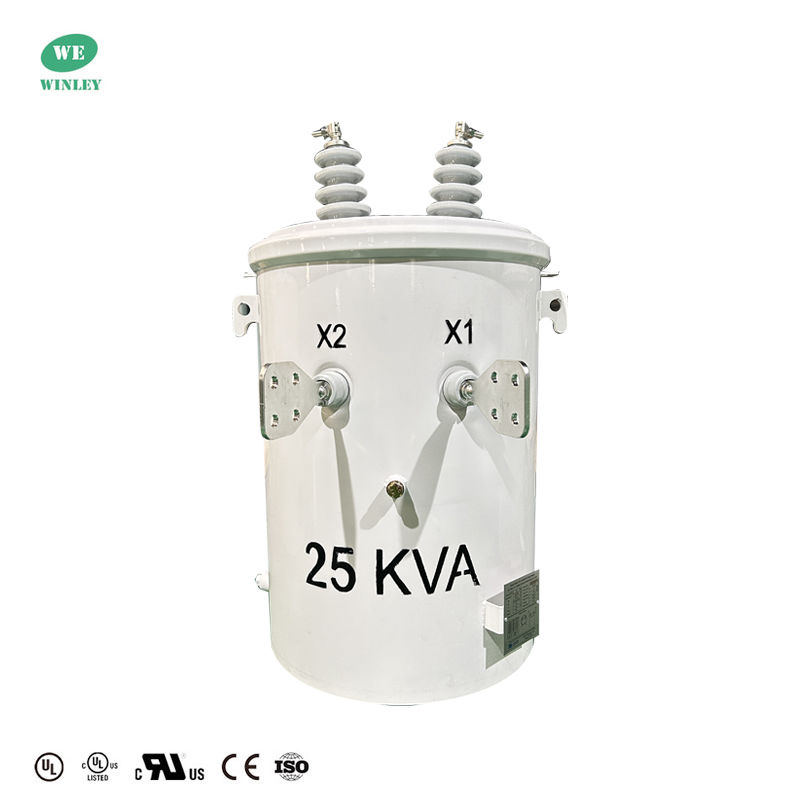

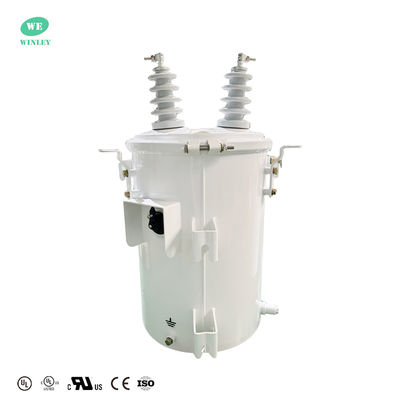

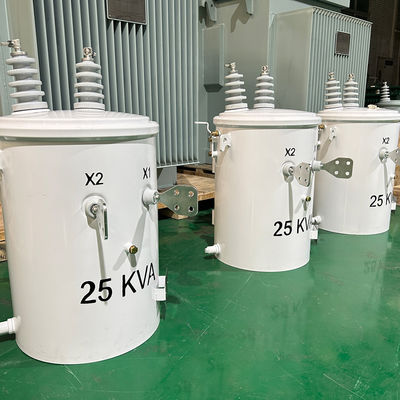

Transformator słupowy z certyfikatem UL 25 Kva, jednofazowy, olejowy, do dystrybucji napowietrznej, 12470V do 480V ANSI IEEE

Ten jednofazowy transformator dystrybucyjny 25 KVA, przeznaczony do montażu napowietrznego, jest wypełniony cieczą i montowany na słupie, co zapewnia niezawodne dostarczanie energii. Działa przy napięciu pierwotnym 12 470/7 200 V z wyjściem wtórnym 277/480 V. Transformator posiada 5-pozycyjny zewnętrzny przełącznik zaczepów, izolację klasy E o temperaturze znamionowej 120°C oraz uzwojenia miedziane z olejem FR-3 bez PCB. Jest chłodzony samoczynnie (KNAN), posiada trwały, powlekany stalowy zbiornik i odporne na warunki atmosferyczne wykończenie epoksydowe. Zaprojektowany zgodnie ze standardami DOE 2016 i ANSI/IEEE.

Dlaczego warto wybrać nas

1. Transformatory słupowe produkowane przez WINLEY uzyskały certyfikat UL/cUL, o mocach znamionowych od 10 kVA do 333 kVA. Produkty spełniają, a nawet przekraczają normy ANSI, IEEE, CSA, IEC60076 i inne.
2. Dzięki zoptymalizowanej konstrukcji elektrycznej nasze produkty są bezpieczne, stabilne i wydajne, co pomaga zaoszczędzić koszty eksploatacji
3. Nasze produkty zostały wyeksportowane w dużych ilościach do Ameryki Północnej, Środkowej i Południowej, Azji Południowo-Wschodniej i na inne rynki. Mamy bogate doświadczenie i możemy zapewnić kompleksowe wsparcie techniczne i serwis.

Główne dane

Rysunek

Standardowa cecha

• Spełnia standard wydajności energetycznej DOE lub przekracza normy ANSI/IEEE i CSA
• Uchwyty do podnoszenia
• Podkładki do montażu ograniczników przepięć

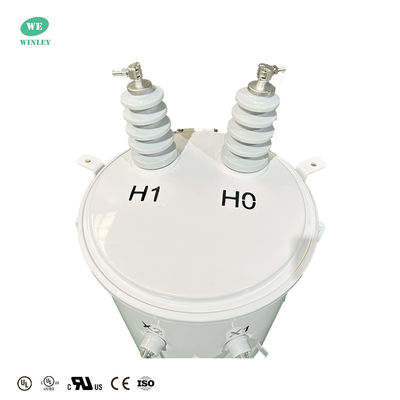

• Wysokonapięciowa porcelana montowana na pokrywie
• Przepust(y) z zaciskiem z uchem
• Przepusty niskiego napięcia z zaciskami z uchem
• Uziemienie neutralne niskiego napięcia
• Uchwyty wsporcze ANSI (wsporniki wieszakowe) z tabliczką znamionową wygrawerowaną laserowo na dolnym wsporniku
• Pokrywa izolowana poliestrem
• Samowentylacyjny i samouszczelniający zespół pokrywy
• Rdzeń
• Cewka
• Wsporniki podtrzymujące zespół rdzeń/cewka w linii środkowej
• Przewody niskiego napięcia
• Korek wlewu oleju z paskiem uziemiającym pokrywę
• Podkładka uziemiająca zbiornika

Kluczowe elementy transformatora słupowego

1. Projekt obwodu magnetycznego
Kształt, rozmiar, histereza i straty prądów wirowych rdzenia żelaznego to ważne czynniki, które należy wziąć pod uwagę. Właściwe zaprojektowanie obwodu magnetycznego może prowadzić do wydajnej transmisji energii i zmniejszenia strat.

2. Projekt uzwojenia
Czynniki takie jak liczba zwojów, materiał drutu, izolacja międzywarstwowa i metoda okablowania powinny być brane pod uwagę podczas procesu projektowania. Wdrożenie dobrze zaplanowanego projektu uzwojenia może zapewnić transformatorowi większą nośność i niezawodność.

3. Dobór materiału izolacyjnego
Wybór odpowiednich materiałów izolacyjnych jest najważniejszy dla zapewnienia bezpieczeństwa i trwałości. Niezbędny jest wybór materiałów izolacyjnych, które oferują doskonałą wydajność izolacji, odporność na wysoką temperaturę, odporność na przebicie łukiem i odporność na wilgoć.

4. Napełnianie olejem próżniowym
Jednofazowe transformatory słupowe zazwyczaj wykorzystują metodę napełniania olejem próżniowym. Obejmuje to obróbkę wiórów transformatora próżnią, wtryskiwanie oleju izolacyjnego, eliminację pęcherzyków powietrza i uszczelnianie transformatorów. Proces olejowania próżniowego jest korzystny, ponieważ poprawia wydajność izolacji i stabilność termiczną transformatora, co prowadzi do przedłużenia żywotności.

5. Obróbka cieplna
Właściwości mechaniczne i wytrzymałość transformatorów można poprawić poprzez obróbkę cieplną. Proces ten zmienia strukturę organizacyjną materiału, zwiększając jego twardość i odporność na zużycie, jednocześnie zmniejszając naprężenia i deformacje.

Specyfikacje

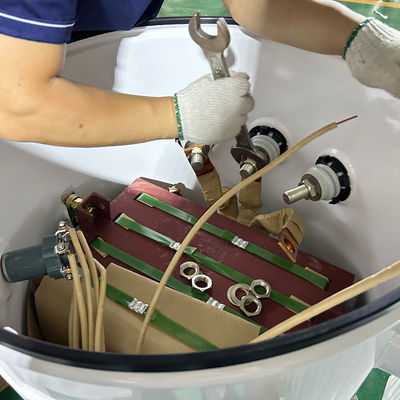

Proces produkcji

FAQ

1. P: Czy mogę zamówić próbkę?

O: Tak, zapraszamy do zamówienia próbki w celu przetestowania i sprawdzenia jakości.

2. P: Jaki jest czas realizacji?

O: Czas produkcji masowej 15-25 dni.

3. P: Jak długo trwa gwarancja?

O: 24 miesiące od B/L. Jeśli wystąpią jakiekolwiek problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatny serwis. W zależności od liczby produktów, bezpłatnie dostarczymy łatwo uszkadzające się akcesoria. Możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.

4. P: Czy OEM/ODM jest dostępny?

O: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosowywać produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane:

a. Dostosowany kolor i specjalna funkcja.

b. Dostosowane pudełko.

c. Wydruk logo klienta.

d. Twoje inne pomysły dotyczące produktu, możemy pomóc Ci zaprojektować i wprowadzić je do produkcji. Powyższe usługi dostosowane muszą zostać potwierdzone przed rozpoczęciem produkcji.

5. P: Jak kontrolować jakość produktów?

O: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Od pracowników wymaga się ścisłego wytwarzania produktów zgodnie z rysunkami. Każdy proces ma instruktorów technicznych. Nadzorcy QC będą regularnie kontrolować produkcję. Będziemy przeprowadzać testy wydajności produktów podczas produkcji i kompleksowe testy jakości po zakończeniu produkcji produktów.
