2.5MVA Podstawa Transformator mocy konserwator Typ olej zanurzony Step Down 24940V Do 480V ANSI Standardy IEEE

Ten transformator mocy podstawy jest typem konserwatora wypełnionego płynem, zamontowanego na podkładce, zaprojektowany do niezawodnych trójfazowych zastosowań zasilających radialnych.1 MVA i grupa wektorów DYN1Transformator działa przy napięciu pierwotnym 24,940 V (25 kV klasy) z fazorem delta i napięciem wtórnym 480 Y/277 V (1.2 kV) z konfiguracją neutralną. Wyposażony jest w podstawowy BIL 110 kV i wtórny BIL 30 kV, działa na częstotliwości 60 Hz i utrzymuje wzrost temperatury do 55 °C z izolacją klasy E o temperaturze 120 °C. Klasa chłodzenia jest KNAN/KNAF,i spełnia normy efektywności ANSI/IEEE, zapewniając wysoką wydajność i trwałość w wymagających środowiskach dystrybucji energii.

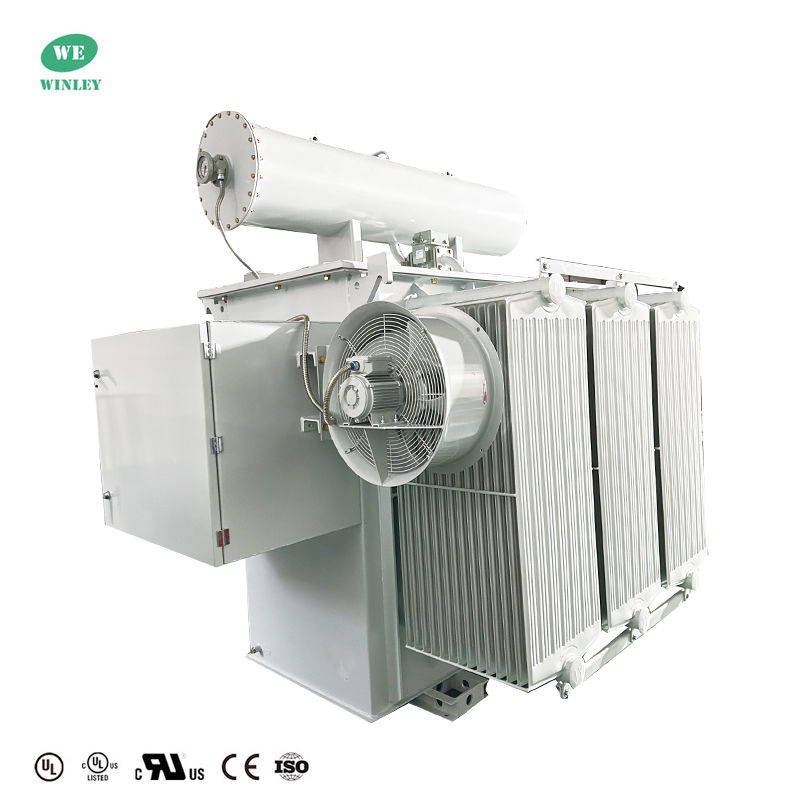

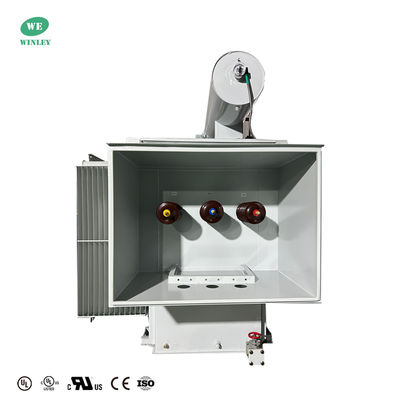

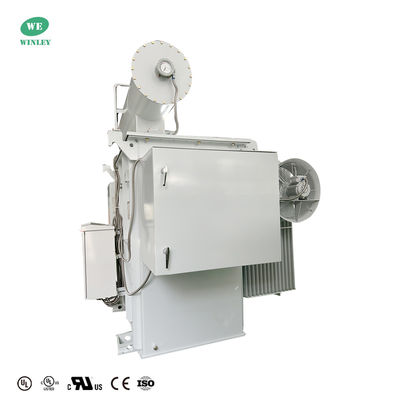

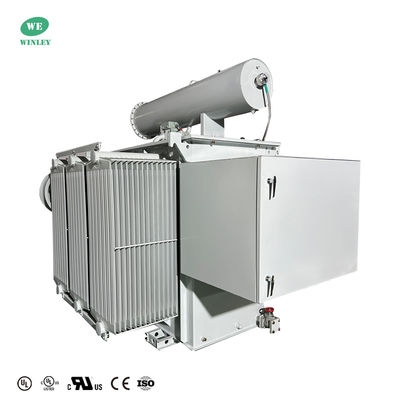

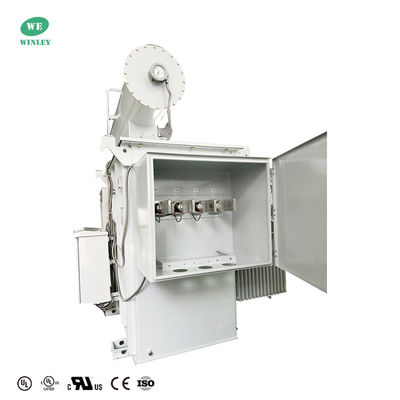

Zdjęcia produktów

Główne dane

Rysunki techniczne

Standardowe cechy

• Typ konserwatora, transformator stacji podłącza napełniony płynem, zamontowany na podkładce
• Trójfazowe zasilacze promieniowe, obsługuje zastosowanie stopniowe i stopniowe
• Zbiornik i szafa ze stali powleczone trwałością z wykończeniem epoksydowym odpornym na działanie pogody
• Analogiczne mierniki do monitorowania poziomu oleju, temperatury i ciśnienia
• Automatyczne odciąganie ciśnienia, przekaźnik Buchholza i próbnik gazu
• Wymusowe chłodzenie powietrzem z urządzeniami wentylatora (automatyczne/wyłączone/ręczne)
• 5-pozycyjna zmiennik z napięciem na stronie wysokiego napięcia, 2,5% stopni
• Podłączenia pierwotne i wtórne z terminami NEMA H-Spade
• Węzły miedziane i rdzeń stalowy z ziarnami
• Drzwi zabezpieczalne, zamykające się z podkładką, włącznie z hot stick
• NEMA 3R wodoodporna szafa o napędzie drogowym, ratingowa na poziomie sejsmicznym
• Zaprojektowane do pracy w temperaturze od -40 do +40 °C, niski poziom hałasu (65 dBA)
• Spełnia normy ANSI/IEEE, DOE, CSA, ASTM w zakresie bezpieczeństwa i wydajności

Badania fabryczne

• Badanie odporności na nawijanie
• Badanie odporności na izolację
• Badanie błędu stosunku napięcia
• Badanie impedancji w przypadku zwarcia
• Badanie utraty (wattu) bez obciążenia
• Badanie utraty obciążenia (watów)
• Badanie odporności na napięcie indukcyjne
• Oddzielne źródło napięcia
• Badanie niezawodności ciśnienia

Specyfikacja produktu

Dlaczego wybrać nas?

WINLEY Electric oferuje kompletną linię transformatorów dystrybucyjnych wypełnionych płynem, które spełniają aktualne normy ANSI, IEEE, CSA, AS, DOE.Włókna i maszyny, z wyłączeniem tych objętych pozycją 8421WINLEY uzyskał certyfikat UL/cUL (numer certyfikatu: UL-US-2431836-0, UL-CA-2423202-0), i może ubiegać się o UL (autoryzację partnera) zgodnie z wymaganiami klienta.

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
