| Nazwa marki: | WINLEY |
| Numer modelu: | S-3000/35 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

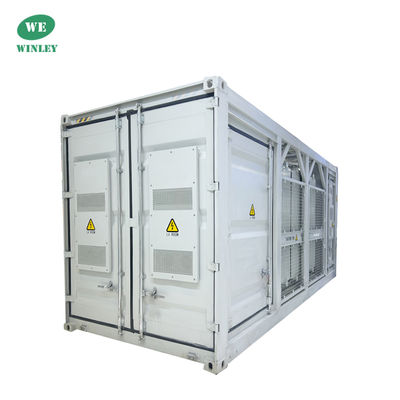

Kontenerowe inteligentne stacje transformatorów typu strunowego ntelligentne zintegrowane podstawy typu pudełkowe Step-up od 800 V do 35 KV
Podsumowanie
Przetwarza prąd LV AC z falowników słonecznych w średnio napięciowy (MV) prąd AC do integracji z siecią.kompaktowa konstrukcja z solidną ochroną zapewnia płynny transport morski/lądny.
Główne dane
| Prąd AC | 3000 kVA | |
| Narysowane napięcie wejściowe | 800 V | |
| Przełączniki główne LV | ACB/MCCB | |
| Narysowane napięcie wyjścia | 11 kV, 15 kV, 20 kV, 22 kV, 30 kV, 33 kV, 35 kV 2 | |
| Częstotliwość | 50 Hz/60 Hz | |
| Rodzaj transformatora | Wpływ oleju | |
| Typ chłodzenia transformatora | ONAN | |
| Wykrycie transformatorów | ± 2 x 2,5% | |
| Rodzaj oleju transformatora | Olej mineralny (bez PCB) | |
| Grupa wektorów transformatora | Dy11-y11 | |
| Wskaźnik maksymalnej wydajności transformatora | Poziom 1 lub Poziom 2 Zgodnie z normą EN 50588-1 | |
| Rodzaj RMU | SF6 Wyizolowany gazem | |
| Jednostka ochrony transformatora RMU | Jednostka wyłączacza prądu próżniowego MV | |
| Jednostka przychodząca / wychodząca z kabla RMU | Jednostka kablowa bezpośrednia lub jednostka przełącznika ładunkowego kablowego | |
| Transformator pomocniczy | Przesyłacz typu suchego, 5 kVA, Dyn11 | |
| Napięcie wyjściowe transformatora pomocniczego | 400 / 230 Vac lub 220 / 127 Vac | |
| Monitoring i ochrona transformatorów | Poziom oleju, temperatura oleju, ciśnienie oleju i Buchholz | |
| Stopień ochrony pomieszczenia MV & LV | IP 54 | |
| Klasyfikacja wewnętrznych usterek łukowych YBS | IAC A 20 kA 1s | |
| Ochrona przekaźnika MV | 50/51, 50N/51N | |
| LV Ochrona przed nad napięciem | Typ I+II | |
| Ochrona przed gryzoniami | C5 Średnie zgodnie z normą ISO 12944 | |
| Wymiary (W x H x D) | 6,058 x 2,896 x 2,438 mm (20 ′′ pojemnik HC) | |
| Waga | < 22 t | |
| Zakres temperatury pracy | -25°C ~ 60°C 4 (-13°F ~ 140°F) | |
| Względna wilgotność | 0% ~ 95% | |
| Połączenia MV-LV AC | Przewodowane i przetestowane, bez kabli wewnętrznych na miejscu | |
| Chłodzenie w pomieszczeniach LV & MV | Inteligentne chłodzenie bez powietrza dla większej dostępności | |
| Komunikacja | Modbus-RTU | |
| Stosowane normy | IEC 62271-202, EN 50588-1, IEC 60076, IEC 62271-200, IEC 61439-1 | |
Rysunki techniczne
Główne zalety:
Zastosowanie
Kwalifikacje Winleya
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
