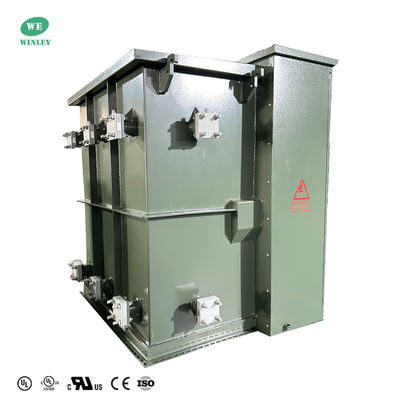

3 fazowa podłoga zamontowana w transformatorze dystrybucji oleju zasilania zanurzona 3750Kva Stop-Down 34500V do 480Y ANSI IEEE DOE 2016 Z certyfikatem UL / cUL

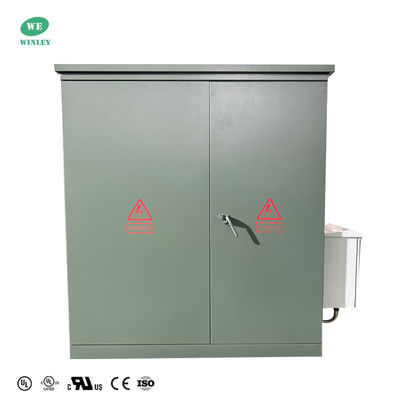

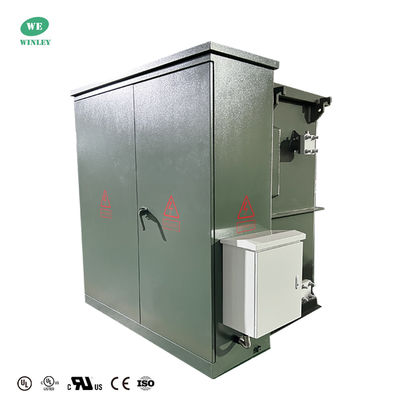

Transformator podgrzewany jest transformatorem dystrybucyjnym, który jest zwykle umieszczony w zamkniętej metalowej szafce, umieszczonej na małym betonowym podłożu.Zwykle są one produkowane w mocy znamionowej od około 75 do około 5000 kVa i często zawierają wbudowane bezpieczniki i przełącznikiTypowa obudowa obejmuje zbiornik do utrzymania rdzenia/cewki zestawu transformeru zamontowanego na podkładce zanurzonego w oleju lub podobnym,i szafki przewodowej posiadającej wysokonapięciowe i niskonapięciowe przedziały przewodowe do zamykania wysokonapięciowych i niskonapięciowych zębatek, odpowiednio, transformatora itp.

Dlaczego wybrać nas?

• WINLEY produkuje pełną gamę trzech fazowych transformatorów z pojemnością 45kva-5500KVA i napięciem do 34,5KV. Produkty spełniają lub nawet przekraczają standardy DOE 2016,IEEE/ANSI, CSA, IEC, NEMA itp.
• Trójfazowy transformator montowany na podkładce produkowany przez WINLEY uzyskał certyfikat UL/cUL (numer certyfikatu: UL-US-2431836-0, UL-CA-2423202-0),i może ubiegać się o UL (autoryzację partnera) zgodnie z wymaganiami klienta.
• Nasze produkty są eksportowane do Ameryki Północnej, Ameryki Południowej, Filipin i innych miejsc w dużych ilościach.profesjonalne i niezawodne usługi posprzedażowe, i może dostarczyć towary szybko w ciągu 7-35 dni.

Transformator z trzema podkładkami Phse Główne dane

Rysunki techniczne

Struktura produktu

• 60 Hz.
• średni wzrost nawijania o 65°C.
• Układy zasilające radialne i pętłowe.
• Śmiertelny i aktywny typ końcówek przednich HV.
• HV BIL 45 150 kV (martwy front) 200 kV (żywy front).
• LV BIL 30 kV.

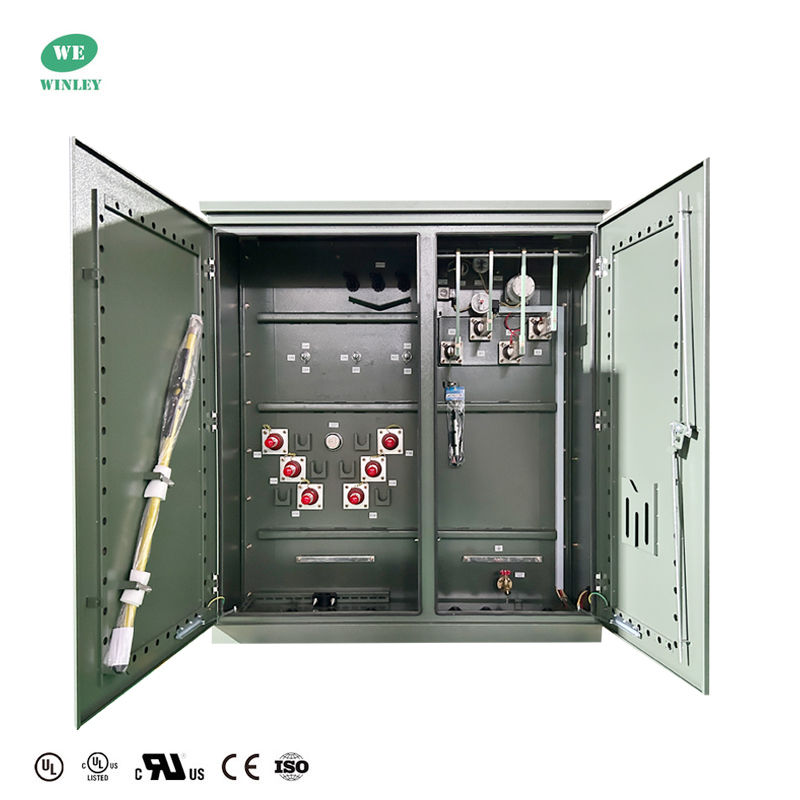

• Trójpunktowe zaciskanie drzwi niskiego napięcia.
• Drzwi wysokonapięciowe, które można otworzyć dopiero po otwarciu drzwi niskonapięciowych.
• Sztywne przegrody stalowe.
• Zbiornik transformatora spawany od pokrywy do podstawy.
• Stała tabliczka z nazwą.
• 1 cm pokrycia rur NPT.
• podkładki do uziemienia zbiorników ANSI.
• 1 cm zawór odpływowy i próbkarz.
• Automatyczny zawór obniżający ciśnienie (35 SCFM).
• Zmiennik kranów z (2) 2,5% pełną pojemnością kranów powyżej i poniżej wartości nominalnej.
• Jedno dziurko ręczne o wymiarach 10 x 18 (lub 14 x 25) w osłonie zbiornika transformatora.
• Olejkowo-zielony kolor (Munsell 7GY 3.29/1.5).
• Zaprojektowane, wyprodukowane i przetestowane zgodnie z najnowszymi normami ANSI

Badania fabryczne

• Badanie odporności na nawijanie
• Badanie odporności na izolację
• Badanie błędu stosunku napięcia
• Badanie impedancji w przypadku zwarcia
• Badanie utraty (wattu) bez obciążenia
• Badanie utraty obciążenia (watów)
• Badanie odporności na napięcie indukcyjne
• Oddzielne źródło napięcia
• Badanie niezawodności ciśnienia

Specyfikacja

Proces produkcji

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
