| Nazwa marki: | WINLEY |
| Numer modelu: | ZGD-75/34,5 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

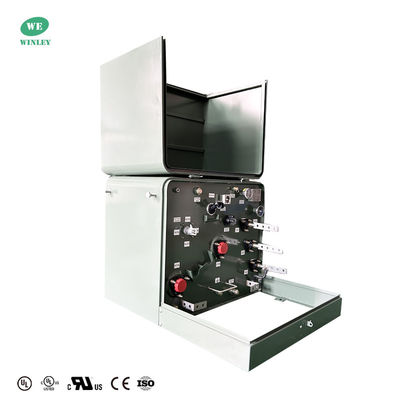

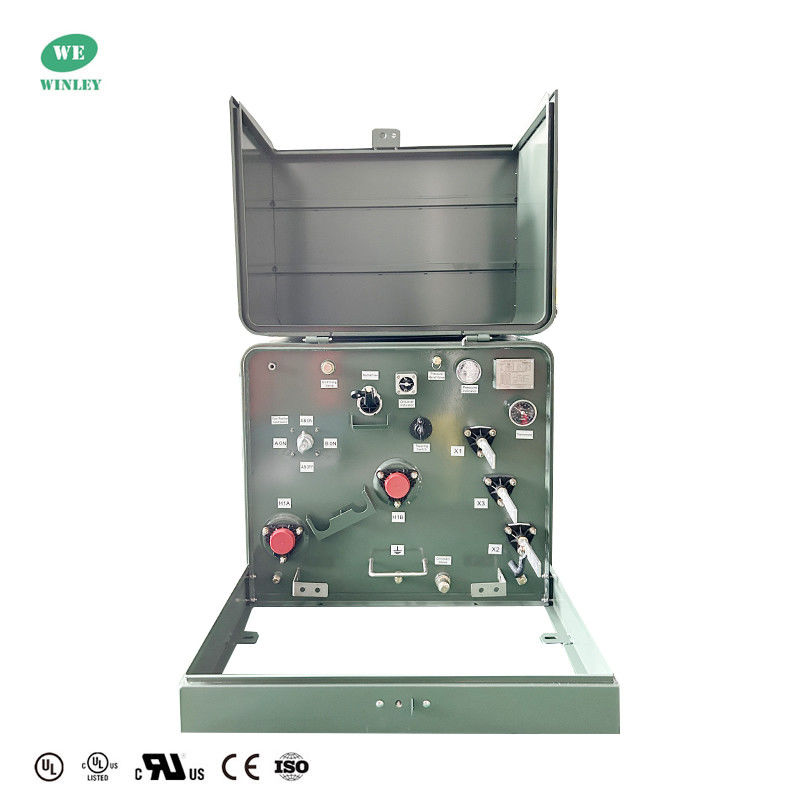

Transformatory montowane na podłożu UL/cUL 75Kva jednofazowe, do dystrybucji energii na zewnątrz, obniżające napięcie 12.47KV, zgodne ze standardami ANSI IEEE
Podsumowanie
Transformatory jednofazowe montowane na podłożu to kompaktowe, samodzielne urządzenia elektryczne. Charakteryzują się małymi rozmiarami, niewielką wagą, niskim poziomem hałasu, niskimi stratami, bezpieczeństwem i niezawodnością. Są szeroko stosowane w osiedlach mieszkaniowych, centrach handlowych, szpitalach, parkach, szkołach itp.
Dlaczego warto wybrać nas
Transformatory montowane na podłożu WINLEY’s to transformatory dystrybucyjne wypełnione płynem dielektrycznym, o napięciu do 34,5 kV. Zostały specjalnie zaprojektowane do obsługi obciążeń podziemnej dystrybucji energii dla szerokiego zakresu zastosowań przemysłowych, od centrów danych, szpitali i innych budynków komercyjnych po prywatne przedsiębiorstwa użyteczności publicznej i zakłady przemysłowe, między innymi. Nasze rozwiązania posiadają certyfikat UL i są projektowane i testowane zgodnie ze standardami branżowymi, w tym ANSI, IEEE, CSA i DOE, w zależności od potrzeb.
Główne dane
| Typ transformatora | Montowany na podłożu |
| Typ zasilania transformatora | Zasilanie pętlowe |
| Faza | Jednofazowy |
| Pojemność | 75 |
| Grupa wektorowa | II6 |
| Napięcie pierwotne | 34500GrdY/19950 |
| Pierwotny BIL | 150 KV |
| Napięcie wtórne | 120/240V |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Klasa chłodzenia | KNAN; |
| Standard(y) wydajności | Spełnia standardy DOE 2016, spełnia standardy ANSI/IEEE |
| Materiał uzwojenia | Miedź |
| Temperatura otoczenia | 40°C |
| Wydajność | 99.05% |
| Straty bez obciążenia (w watach)* | +/- 240W |
| Straty obciążenia (w watach)* | +/- 830W |
Rysunek
Standardowe cechy
• Spełnia lub przewyższa standardy ANSI®, IEEE® i NEMA®
• Spełnia standard efektywności energetycznej DOE 10 CFR Part 431 dla transformatorów dystrybucyjnych
• Powłoka zbiornika przekracza standardy IEEE Std C57.12.28™-2005 i IEEE Std C57.12.29™-2005 (tylko jednostki ze stali nierdzewnej)
• Pełna zgodność z wymaganiami dotyczącymi integralności obudowy standardu IEEE Std C57.12.28™-2005
• Tabliczka znamionowa grawerowana laserowo
• Wpuszczone uchwyty ze stali nierdzewnej
• Zabezpieczenia uziemiające zbiornika
• Automatyczne urządzenie do redukcji ciśnienia
• Olej mineralny klasy elektrycznej
• Drzwi na zawiasach ze stalowymi zawiasami i tulejami
• Pływająca kieszeń zamka dla łatwego wyrównania
• Zatrzymany stalowy śruba blokująca drzwi z pięciokątną główką
• Zabezpieczenia do napełniania i opróżniania oleju
• Zdejmowany próg
• Spawana kopuła pokrywy zbiornika
• Studzienki wysokiego napięcia - 200 A
Akcesoria
• 4-pozycyjny przełącznik obciążeniowy
• Wiele napięć lub odczepów
• Zewnętrznie obsługiwane przełączniki wielu napięć lub przełączniki odczepów dla bezpiecznej pracy
• Zbiornik, dno zbiornika, próg, drzwi i/lub osprzęt ze stali nierdzewnej
• Różne szpadki i zaciski dostępne dla tulei wtórnych
• Wkładki tulei wysokiego napięcia
• Złącza uziemiające
• Jednoczęściowe tuleje wysokiego napięcia
• Płyn Envirotemp™ FR3™
• Przełączniki obciążeniowe
• Zawór spustowy/poboru próbek
• Manometr próżniowy
• Wskaźnik poziomu cieczy
• Wskaźnik temperatury
Specyfikacja
| Specyfikacja transformatora montowanego na podłożu | ||||||||
| Ocena | Wysokie napięcie (kV) | Straty bez obciążenia | Straty obciążenia | Wysokość | Głębokość | Szerokość | Waga oleju (kg) | Waga całkowita (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 lub inne |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Proces produkcji
FAQ
1. P: Czy mogę otrzymać zamówienie próbki?
O: Tak, zapraszamy do zamówienia próbki w celu przetestowania i sprawdzenia jakości.
2. P: Jaki jest czas realizacji?
O: Czas produkcji masowej 15-25 dni.
3. P: Jak długo trwa gwarancja?
O: 24 miesiące od B/L. Jeśli wystąpią jakiekolwiek problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatny serwis. W zależności od liczby produktów, zapewnimy bezpłatnie łatwo uszkadzające się akcesoria. Możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.
4. P: Czy OEM/ODM jest dostępny?
O: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty do rysunku lub wymagań klienta.
Usługi dostosowane:
a. Dostosowany kolor i specjalna funkcja.
b. Dostosowane pudełko.
c. Wydruk logo klienta.
d. Twoje inne pomysły dotyczące produktu, możemy pomóc Ci zaprojektować i wprowadzić je do produkcji. Powyższe usługi dostosowane muszą zostać potwierdzone przed produkcją.
5. P: Jak kontrolować jakość produktów?
O: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Od pracowników wymaga się ścisłego wytwarzania produktów zgodnie z rysunkami. Każdy proces ma instruktorów technicznych. Nadzorcy QC będą regularnie kontrolować produkcję. Przeprowadzimy testy wydajności produktów podczas produkcji i kompleksowe testy jakości po zakończeniu produktów.
|
