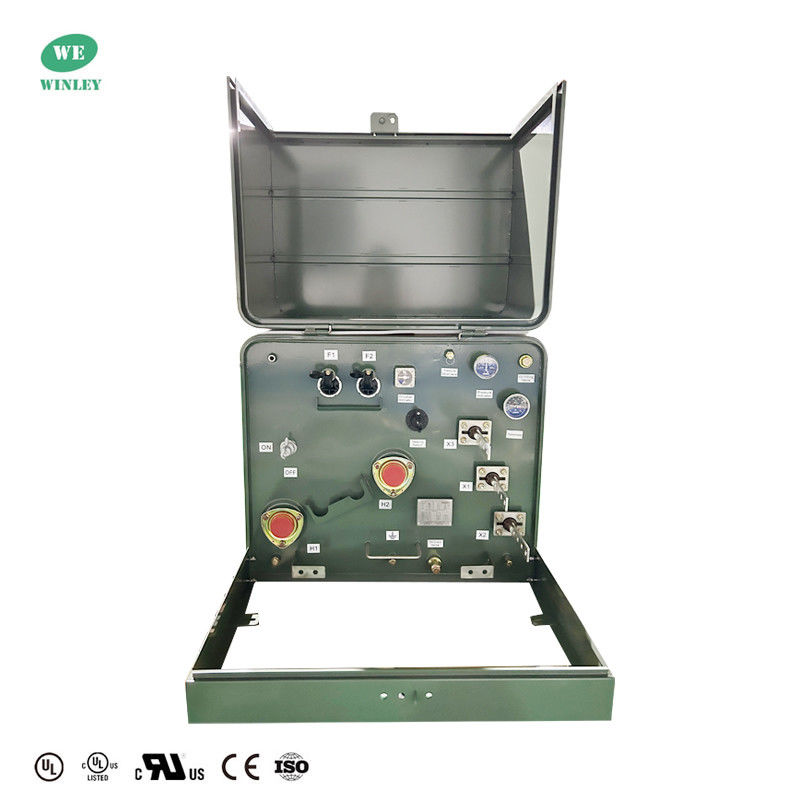

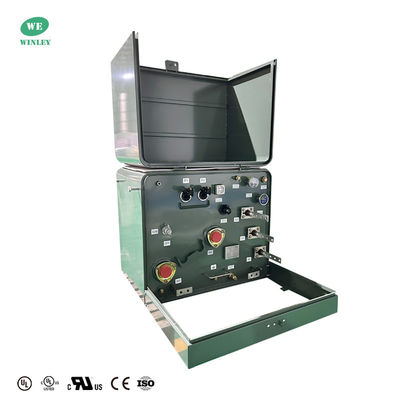

UL/cUL Certyfikacje Dostawca 75Kva Jednopasowe transformery do dystrybucji energii 24.94KV DOE 2016 Standardy CSA ANSI Standardy IEEE

WINLEY's Single Phase Pad Mounted Transformers zapewniają niezawodną dystrybucję energii dla zastosowań mieszkaniowych/komercyjnych/lekkich przemysłowych.posiadają osłony odporne na warunki pogodoweZaprojektowane z myślą o trwałości i bezpieczeństwie, te kompaktowe transformatory zapewniają stabilną wydajność przy minimalnych stratach mocy.idealny dla środowisk miejskich/wiejskich.

Certyfikowany model:Transformatory, dystrybucyjne, jednofazowe, wyposażone w płyn, zamontowane na podkładce: ZGD-B-XXX/RZY/ZZZ, gdzie ?? ZGD?? oznacza jednofazowy transformator zamontowany na podkładce.W przypadku, w którym wprowadzono przepisy dotyczące wprowadzania do obrotu pasz, należy zastosować następujące metody:, H oznacza zasilacz pętli, a Z oznacza zasilacz radialny. XXX = 10 ~ 250, co oznacza moc nominalną 10 ~ 250 kVA.

Podstawowe dane o transformatorze montowanym na jednofazowym podkładzie

Transformator montowany na jednofazowym podkładzieStandardowe cechy

WINLEY® Single Phase Pad Mounted Transformer (Compartmental-Type II) jest niezawodnym rozwiązaniem dystrybucji energii przeznaczonym do układów zasilających radialnych.ten transformator łączy się z 3-fazową siecią, dostarczając jednofazową moc w drugorzędnym napięciu 120/240V (L-N-L)Zbudowany zgodnie ze standardami ANSI/IEEE, wyposażony jest w dodatkową biegunowość i konfigurację wtórną pojedynczej fazy z wiązaniem delta pierwotnym/podwójnym, zapewniając zgodność z różnymi konfiguracjami elektrycznymi.

Transformator montowany na jednofazowym podkładzieRysunek

Transformator został zaprojektowany z myślą o trwałości i posiada odporną na warunki pogodowe obudowę martwego przodu (organizacja ANSI typu II) oraz izolację klasy E (120°C),odpowiedni do pracy w systemach 60 Hz z samoochładzaniem (KNAN)Jego 5-pozycyjna, działająca na gorąco, zmiennik napięcia (2,5% kroków) umożliwia regulację napięcia pola, podczas gdy 150 kV pierwotny BIL i 30 kV wtórny BIL zapewniają solidną ochronę przed nadwyżkami.5% typowej impedancji i niski wzrost temperatury do 65°C, ten kompaktowy transformator oferuje wydajne, stabilne osiągi w zastosowaniach miejskich i podmiejskich, z certyfikatem UL/cUL w zakresie bezpieczeństwa i zgodności.

Oceny ratingowe

• Wyniki oceny wydajności DOE 2016
• Spełnia/przekracza ocenę efektywności CSA
• Zgodność z normą ANSI / IEEE C57
• Zgodność z normą ANSI / IEEE C62
• Zgodne z normą ANSI / IEEE 386
• Zgodne z normami ANSI / IEEE C2
• Zgodnie z normą ANSI/IEEE C37.47
• Zgodne z normą ANSI Z535.4
• spełnia wymagania normy ASTM D3487
• Zgodne z ASTM D6871
• Zgodne z NEMA 260-1996
• Zgodne z 10 CFR część 431
• Zgodnie z CSA C2.1-06
• Zgodność z CSA C50
• Zgodność z CSA C88

Specyfikacja

Proces produkcji

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
