| Nazwa marki: | WINLEY |
| Numer modelu: | S-1000/7.2 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

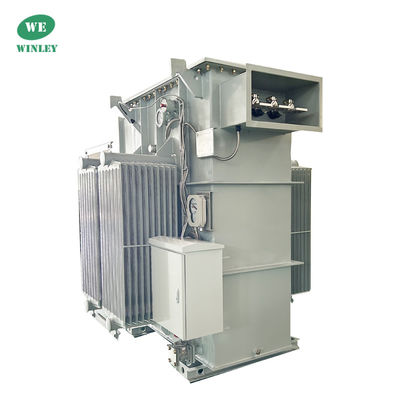

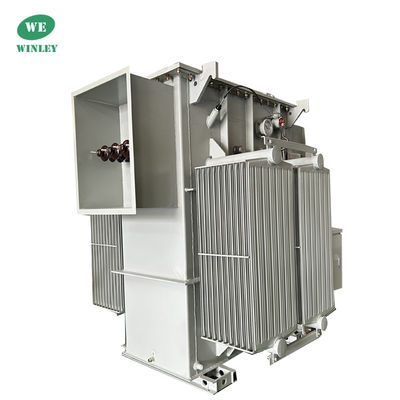

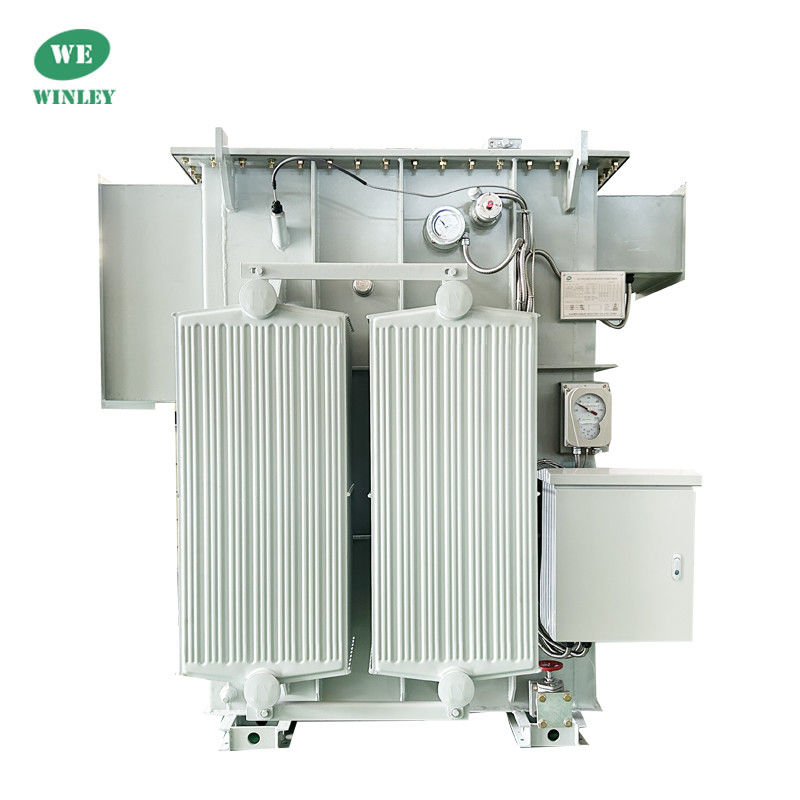

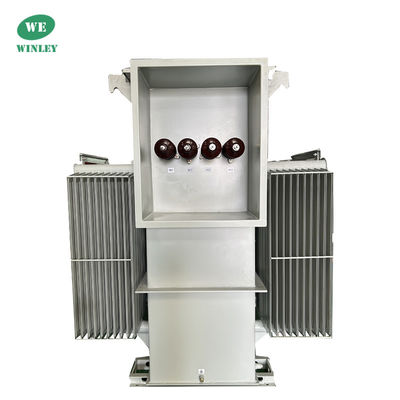

1000 KVA Trójfazowa podstacja dystrybucji energii Transformator 7200V do 480V IEEE ANSI C57
Transformatory stacji WINLEY są projektowane, budowane i testowane zgodnie z najwyższymi standardami branżowymi, w tym NEMA, ANSI C.57, DOE i IEEE, w stosownych przypadkach.
Podstawowy transformator Główne dane
| Pozycja | Jednostka | Wymagania | Uwaga |
| Rodzaj | ~ | rodzaj oleju | |
| Pojemność nominalna | kVA | 1000 | |
| Numer fazy | ~ | 3 | |
| Napięcie pierwotne | kV | 7200Y/4160V | Wye-N |
| Włókno wtórne | kV | 480 V | delta |
| Rodzaj odtwarzania | ~ | nieobjęty obwodem | |
| Zakres wykrywania | % | ±2*2,5% ((5 kroków) | |
| Metoda chłodzenia | ~ | ONAN | |
| Częstotliwość nominalna | Hz | 60 | |
| Grupa wektorów | ~ | YNd11 | |
| Klasa izolacji | ~ | A | |
| Wzrost temperatury | K | 65 | |
| Utrata z wyłączeniem obciążenia | W | 1050 | |
| Utrata na obciążeniu (75°C) | W | 10100 | |
| Impedancja | % | 4.0~5.5 | |
| Materiał nawijania | ~ | Aluminiowe | |
| Materiał podstawowy | ~ | stali krzemowej | |
| płynny materiał izolacyjny | ~ | olej mineralny |
Rysunek
Transformator podstawyStandardowe cechy
Specyfikacja produktu
| Specyfikacja transformatora podstawy | |||||
| kVA | HV | LV | Szerokość(mm) | Długość(mm) | Wysokość(mm) |
| 315 kVA | 11000V | 400 V | 800 | 696 | 1336 |
| 500 kVA | 27600V | 480GrdY/277V | 1730 | 2300 | 1510 |
| 500 kVA | 11000V | 415 V | 1700 | 1700 | 1650 |
| 750 kVA | 11000V | 433V | 1850 | 1845 | 1465 |
| 1000 kVA | 14400V | 415/240V | 1085 | 1860 | 1570 |
| 1200 kVA | 13800V | 240 V | 2450 | 1850 | 1820 |
| 1500 kVA | 24940V | 600 V | 1800 | 1880 | 1895 |
| 2000 kVA | 7200V | 600GrdY/346 | 1766 | 2680 | 1982 |
| 2000 kVA | 44000V | 600 V | 1260 | 2090 | 1700 |
| 2500 kVA | 24940V | 480GrdY/277V | 2400 | 2200 | 2060 |
| 3000 kVA | 11000V | 415 V | 1600 | 2330 | 1920 |
| 3000 kVA | 22800V | 415/240V | 2130 | 3500 | 1910 |
| 3750 kVA | 44000V | 600 V | 2240 | 2650 | 2700 |
| 4000 kVA | 33 kV | 600Y/347 | 2150 | 3250 | 2290 |
| 5000 kVA | 34500V | 7200V | 3780 | 1850 | 3450 |
| 5000 kVA | 34500V | 4160V | 2799 | 2400 | 2938 |
| 6300 kVA | 35000V | 400 V | 3520 | 2820 | 3470 |
| 6800 kVA | 34500V | 800 V | 3400 | 2670 | 3400 |
| 7500 kVA | 27600Y | 4160V | 3350 | 3290 | 2270 |
Badania fabryczne
Więcej transformatorów podstacji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
