167Kva Jednopasowy Transformator Zmontowany na Biegunie Stop Down 12,47KV Transformator Nalowany na Oleju ANSI IEEE DOE 2016 Standardy Pojemności Powierzchniowej Transformator

Nazwa marki:	WINLEY
Numer modelu:	D-167/12.47
MOQ:	1unit
Cena £:	$1000-$10000
Szczegóły opakowania:	Plywood case
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Typ transformatora:

Przemiennik rozkładowy

capacity:

167 KVA

Napięcie pierwotne:

4160GrdY/2400

Secondary Voltage:

277/480V

Klasa chłodzenia:

KNAN; KNAN; Self-Cooled Chłodzenie własne

Frequency:

100 Hz

Temperature Rise:

Normy wydajności:

Spełnia standardy DOE 2016, spełnia standardy ANSI/IEEE

Supply Ability:

1000set/month

Podkreślić:

Transformator na słupie o mocy 167kva

ANSI IEEE Transformator na biegunach

12.47KV Transformator na słupie

Opis produktu

167Kva Jednopasowy transformator na słupie Step Down 12,47KV Transformator podwodny ANSI IEEE Standard Power Overhead

Jednopasowe, napełnione olejem transformatory dystrybucyjne WINLEY są przeznaczone do obsługi obciążeń mieszkaniowych.oświetlenie przemysłowe i zróżnicowane zastosowania energetyczneTransformatory te są zaprojektowane pod kątem warunków zastosowań występujących zwykle w systemach dystrybucji energii elektrycznej.

167Kva Jednopasowy Transformator Zmontowany na Biegunie Stop Down 12,47KV Transformator Nalowany na Oleju ANSI IEEE DOE 2016 Standardy Pojemności Powierzchniowej Transformator 0

Główne dane

Rodzaj transformatora	Transformator rozdzielczy powietrzny, typu konwencjonalnego
Pojemność	167 KVA
Napięcie pierwotne	4160GrdY/2400
Włókno wtórne	277/480V (L-N-L)
Częstotliwość	100 Hz
Wzrost temperatury	65°C
Wskaźnik izolacji	Klasy E Izolacja - 120°C, 248°F
Klasa chłodzenia	KNAN; samoochłodzone
Wymiennik kliknięć	± 2,5%
Standardy wydajności	Spełnia normy DOE 2016 i ANSI/IEEE
Wskaźnik współczynnika K (harmoniczne łagodzenie)	K-1 (standardowy)
Płyn izolacyjny	FR-3 Olej
Materiał nawijania	Miedź
Wskaźnik temperatury otoczenia	40°C
Poziom dźwięku	55 dBA
Wymiary*	41.3''-W x 33.2''-D x 50.1''-H
Średnica zbiornika*	25' OD
Całkowita masa (płynna) *	1550 funtów.
Efektywność	990,15%

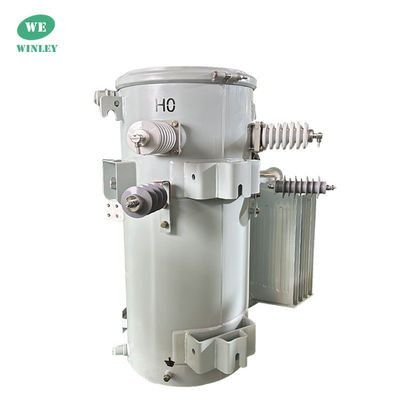

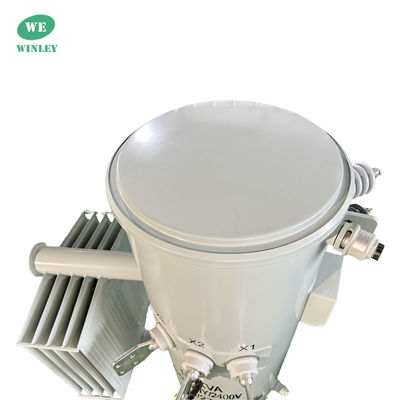

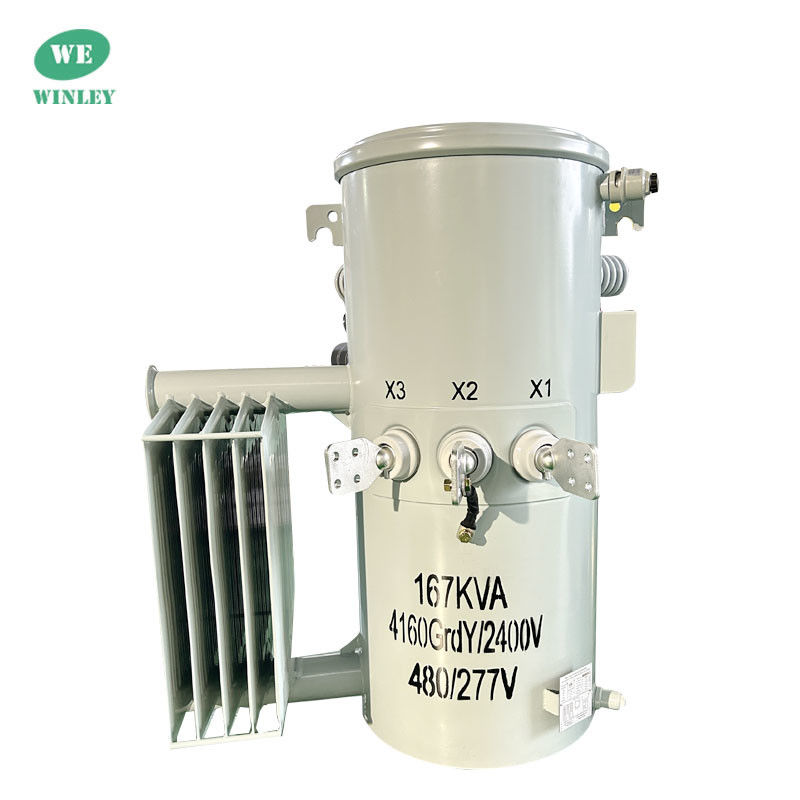

Zdjęcia wyrobu fabrycznego

167Kva Jednopasowy Transformator Zmontowany na Biegunie Stop Down 12,47KV Transformator Nalowany na Oleju ANSI IEEE DOE 2016 Standardy Pojemności Powierzchniowej Transformator 1

167Kva Jednopasowy Transformator Zmontowany na Biegunie Stop Down 12,47KV Transformator Nalowany na Oleju ANSI IEEE DOE 2016 Standardy Pojemności Powierzchniowej Transformator 2

Standardowe cechy

Włókna podnoszące
Zestawy do mocowania zaczep
Pozostałe urządzenia, z wyłączeniem urządzeń do przechowywania danych osobowych
Niższe napięcie izolacje zębatki są dostępne w włókna szklane wzmocnione poliester lub porcelany (zarówno okiem i końcówki łopatki)
Niespokojny neutralny pas uziemieniowy (wyposażony w jednoosobowe urządzenia HV o napięciu 10 ± 50 kVA)
W przypadku urządzeń z napędem silnikowym, które nie mogą być podłączone do urządzeń z napędem silnikowym
Pokrycie ma izolację dielektryczną 15 kV i zwiększoną odporność na korozję.
Samodzielne otwieranie i ponowne uszczelnienie osłony, które eliminuje potrzebę dodatkowego urządzenia zmniejszającego ciśnienie i zapewnia większe bezpieczeństwo dzięki wyższemu wytrzymałości zbiornika
Rdzeń zębaty z połączeniami stopniowymi dla zwiększonej wydajności i niższego poziomu hałasu.
Śruby rdzenia/cewki w podkładkach są oddalone o 180°
Pozostałe urządzenia elektryczne, z wyłączeniem urządzeń elektrycznych
Wtyczka do napełniania olejem
Przyczepka podgruntowa
Zbiornik podgruntowy
Podstawowe ogniwo ochronne
Arrester napięcia
Podstawowy wyłącznik
Podstawowa ręcznika awaryjnego przełącznika z awaryjnym zresetowaniem przeciążenia
Płyta nazwowa z aluminium, anodowana, wygrawerowana laserowo, z numerem seryjnym o kodzie kreskowym

Rysunki techniczne

167Kva Jednopasowy Transformator Zmontowany na Biegunie Stop Down 12,47KV Transformator Nalowany na Oleju ANSI IEEE DOE 2016 Standardy Pojemności Powierzchniowej Transformator 3

Specyfikacje

Elektryczne urządzenia do wytwarzania energii elektrycznej
Poziom kapitalizacji nominalnej ((kVA)	Wysoki	Niskie napięcie (v)	Symbol połączenia	Standardowy	Impedancja zwarcia ((%)	Efektywność
Poziom kapitalizacji nominalnej ((kVA)	napięcie (v)	Niskie napięcie (v)	Symbol połączenia	Standardowy	Impedancja zwarcia ((%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,8 do 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Oceny ratingowe

Wyniki oceny wydajności DOE 2016
Zgodnie z normą ANSI/IEEE #C57.12.00
Zgodnie z normą ANSI/IEEE #C57.12.20
Zgodnie z normą ANSI/IEEE #C57.12.28
Zgodnie z normą ANSI/IEEE #C57.12.31
Zgodne z normą ANSI/IEEE C57.12.70
Zgodne z normą ANSI/IEEE C57.12.80
spełnia wymagania normy ASTM D3487

Proces produkcji

167Kva Jednopasowy Transformator Zmontowany na Biegunie Stop Down 12,47KV Transformator Nalowany na Oleju ANSI IEEE DOE 2016 Standardy Pojemności Powierzchniowej Transformator 4

167Kva Jednopasowy Transformator Zmontowany na Biegunie Stop Down 12,47KV Transformator Nalowany na Oleju ANSI IEEE DOE 2016 Standardy Pojemności Powierzchniowej Transformator 5

167Kva Jednopasowy Transformator Zmontowany na Biegunie Stop Down 12,47KV Transformator Nalowany na Oleju ANSI IEEE DOE 2016 Standardy Pojemności Powierzchniowej Transformator 6

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.

Znaków:

Transformator dystrybucyjny na biegunach

Transformator montowany na pojedynczym biegunach

Transformator trójfazowy zamontowany na słupie
