| Nazwa marki: | WINLEY |
| Numer modelu: | SCB10-1000/11 |
| MOQ: | 1unit |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Plywood case |
| Warunki płatności: | T/T |
1000KVA Wlewany transformator z cewką Trzy fazy11KV do 400KV Wlewany transformator dystrybucji mocy z żywicy epoksydowej typu suchego
WINLEY® transformatory z odlewanym cewkiem są projektowane, produkowane i testowane zgodnie z najwyższymi standardami branżowymi, w tym NEMA, ANSI C.57Są one zaprojektowane zarówno do zastosowań wewnętrznych, jak i zewnętrznych i wymagają minimalnej konserwacji ze względu na ich wytrzymałą konstrukcję.

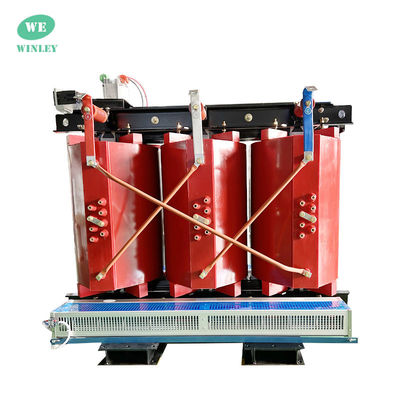

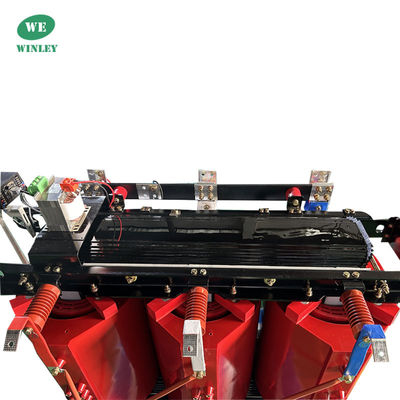

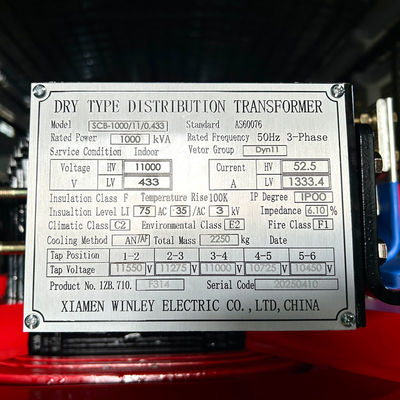

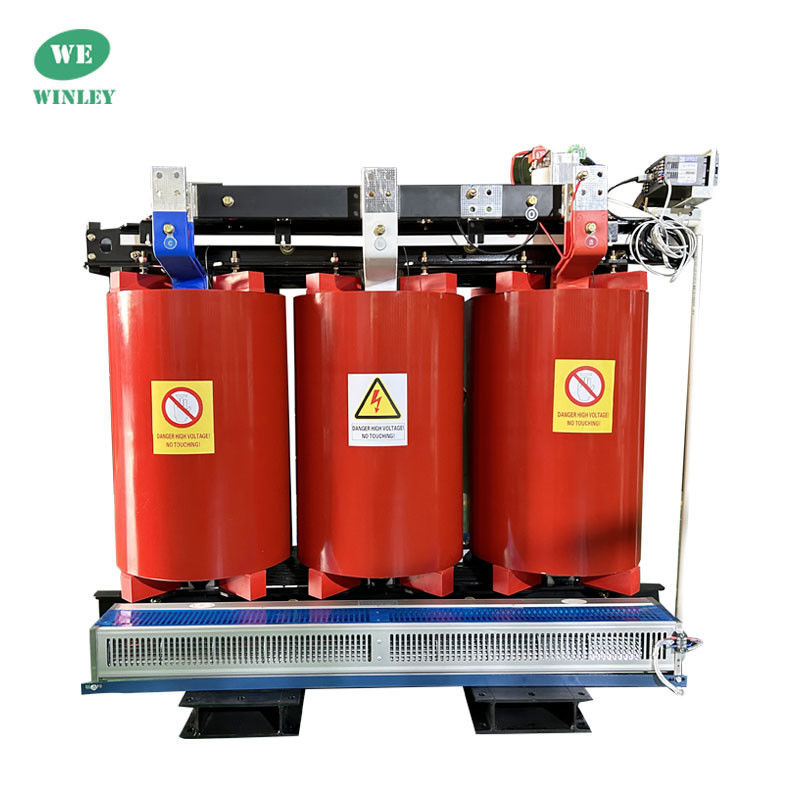

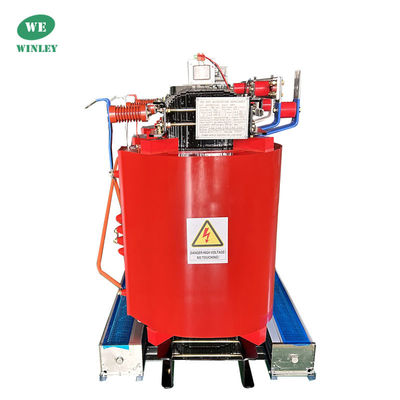

Zdjęcia produktów
Główne dane
| Dane dotyczące specyfikacji transformatora 1000kva | |||||
| Nie, nie, nie. | Szczegóły | Jednostka | Specyfikacja | Uwaga | |
| 1 | Rodzaj | ~ | żywica odlewana, typu suchego | ||
| 2 | Pojemność nominalna | kVA | 1000 | ||
| 3 | Numer fazy | ~ | 3 | ||
| 4 | Narysowane napięcie wejściowe | kV | 11 | Delta | |
| 5 | Narysowane napięcie wyjściowe | kV | 0.4 | Wye-N | |
| 6 | Rodzaj odtwarzania | ~ | nieobjęty obwodem | ||
| 7 | Zakres wykrywania | % | ± 2*2,5% | ||
| 8 | Metoda chłodzenia | ~ | AN/AF | ||
| 9 | Częstotliwość nominalna | Hz | 50 | ||
| 10 | Grupa wektorów | ~ | Dyn11 | ||
| 11 | Klasa izolacji | ~ | F | ||
| 12 | Wzrost temperatury | K | 100 | ||
| 13 | Utrata z wyłączeniem obciążenia | W | 1770 | Tolerancja 10% | |
| 14 | Strata w trakcie obciążenia (120°C) | W | 8130 | ||
| 15 | Impedancja | % | 6 | ||
| 16 | Stopień IP | ~ | IP54 | ||
| 17 | Wymiar obudowy | mm | 1500*1000*1200 | Tylko do odniesienia | |
| 18 | Masę | kg | 2500 | ||
| 19 | Materiał nawijania | ~ | Aluminium lub miedź | ||
| 20 | Materiał podstawowy | ~ | stali krzemowej | ||
| 21 | Warunki eksploatacji | ~ | w pomieszczeniach wewnętrznych | ||
| 22 | Poziom morza | M | ≤ 1000 | ||
| 23 | Akcesoria | ~ | wentylatory chłodzące, regulator temperatury | ||
| 24 | Temperatura otoczenia | °C | od -5 do +40 | ||
| 25 | Standardowy | ~ | AS60076 | ||
Rysunki techniczne
Standardowe specyfikacje
Opcjonalnie
Specyfikacja
| Specyfikacja produktu | ||||||||
| Pojemność nominalna (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (KV) |
Symbol połączenia | Brak utraty obciążenia (W) |
Utrata w trakcie obciążenia (W) |
Brak prądu obciążenia (%) |
Wymiar L*W*H (mm) |
Waga (kg) |
| 100 | 6KV 6.3KV 10KV 10.5KV 11KV |
0.4KV | Dyn11 Zgadza się. |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
