| Nazwa marki: | WINLEY |
| Numer modelu: | S-150/12 |
| MOQ: | 1unit |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Plywood case |
| Warunki płatności: | T/T |

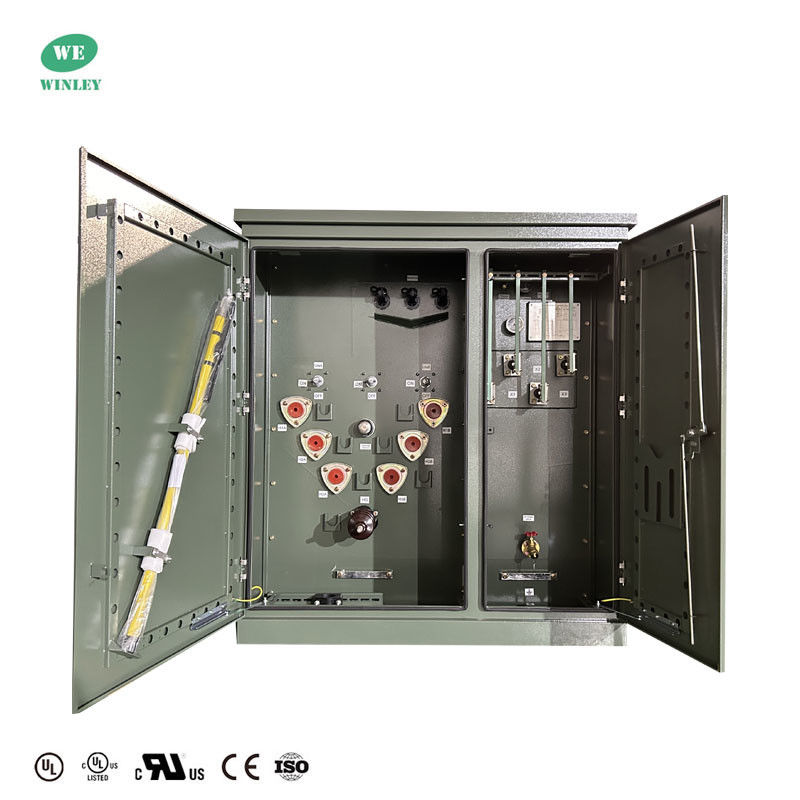

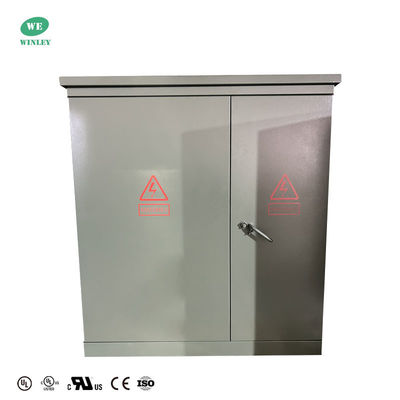

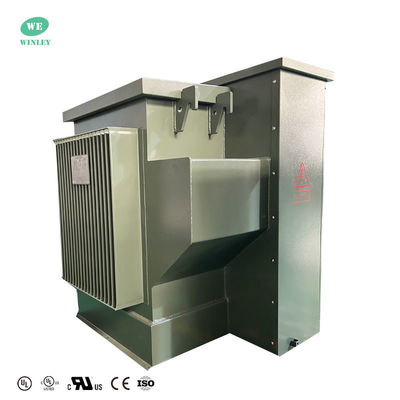

Certyfikat UL 225kva Trzyfazowy Transformator Zmontowany na Podkładce Stop Up 208V Do 13,8KVdla zastosowań energii słonecznej
Od dachów mieszkalnych po zastosowania komercyjne i przemysłowe, a także elektrownie użytkowe,Transformatory dystrybucyjne WINLEY są specjalnie dostosowane do różnych rozmiarów falowników słonecznych i ich odpowiednich zastosowań.
Trójfazowe solarium WINLEY® jest zaprojektowane tak, aby działało niezawodnie w różnych warunkach środowiskowych.Te transformatory wypełnione płynem są klasyfikowane według mocy wytwarzania energii słonecznej i klasy napięcia układu zbiórkiSą zgodne ze wszystkimi obowiązującymi normami, w tym ANSI/IEEE, i są zaprojektowane w celu efektywności energetycznej.Te transformatory słoneczne i magazynowania energii mogą być dostosowywane do różnych specyficznych właściwości w celu optymalizacji bezpieczeństwa i integracji systemu.
Główne dane
| Rodzaj transformatora | Podkładka zamontowana, |
| Rodzaj zasilania transformatora | Podaż pętli |
| Operacja | Operacja stopniowa |
| Faza | Trzy fazy |
| Pojemność | 225 KVA |
| Grupa wektorów | Wyniki |
| Napięcie pierwotne | 208Y/120 |
| Włókno wtórne | 13800GrdY/7968 |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Klasa chłodzenia | ONAN; samochłodzony |
| Impedancja (typowa) | 50,75% |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 55 dBA |
| Wymiary* | 61''-W x 54''-D x 69''-H |
| Całkowita masa (płynna) * | 3,637 lb |
| Efektywność w % | 99.00% |
| Brak utraty obciążenia (w watach)) | +/- 990 W |
| Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 3 600 W |
Rysunki techniczne
Konstrukcja transformatora słonecznego

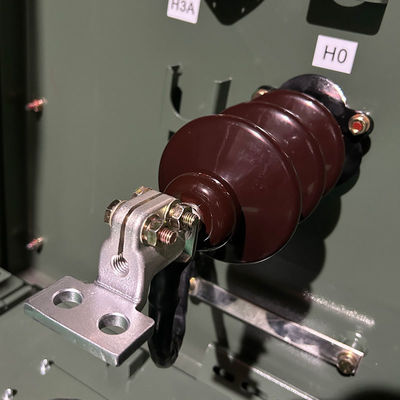

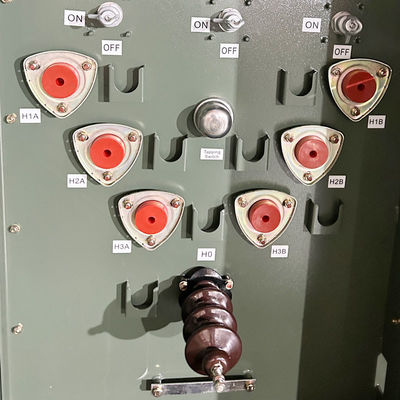

Struktura transformatorów słonecznych jest bardzo podobna do konwencjonalnych transformatorów, składających się głównie z zbiornika, rdzenia żelaza, uzwojenia i buchów.konwencjonalne transformatory dystrybucji energii nie mogą być stosowane w przypadku falowników słonecznych ze względu na specyficzne wymagania aplikacyjneW związku z tym dostosowanie jest niezbędne, biorąc pod uwagę wyjątkowy charakter, technologię inwerterów i charakterystykę eksploatacyjną elektrowni słonecznych.
Specyfikacja
| Specyfikacja produktu | ||||||||
| Moc nominalna (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (V) |
Utrata bez obciążenia (W) |
Strata w trakcie obciążenia (W) |
Wysokość (mm) |
Głębokość (mm) |
Szerokość (mm) |
Waga (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 130,8 KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 lub inne |
277V 347V 480 V 600 V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
Oceny ratingowe
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
