| Nazwa marki: | WINLEY |
| Numer modelu: | D-167/5 |
| MOQ: | 1unit |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Plywood case |
| Warunki płatności: | T/T |

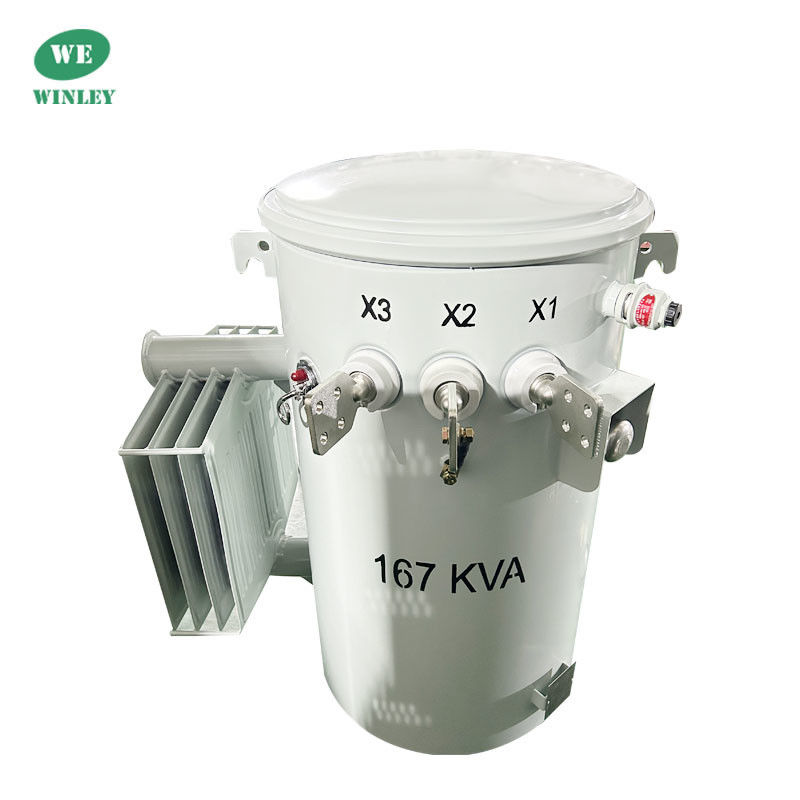

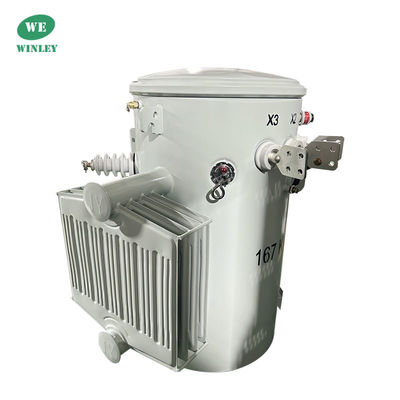

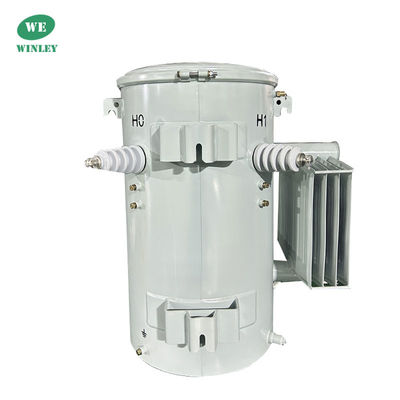

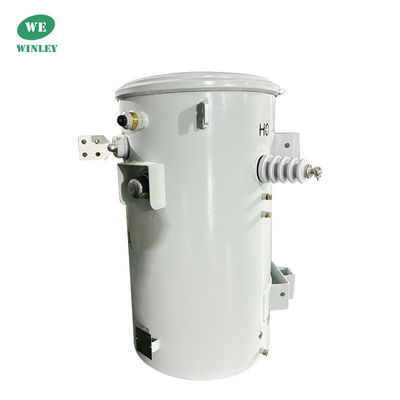

CSP Typ 167Kva Transformator na biegunach, dystrybucja pojedyncza faza 4160V, zanurzona w oleju ANSI IEEE CSA Standard
Pojazdy jednopasowe są zazwyczaj montowane bezpośrednio na drzewnych lub betonowych słupkach do zastosowań w różnych scenariuszach, takich jak mieszkaniowe ładunki powietrzne i lekkie ładunki handlowe,i są zazwyczaj podzielone na typy konwencjonalne i CSP
Transformator WINLEY jest zaprojektowany i przetestowany zgodnie z normami ANSI/CSA, IEEE c.57, i IEC60076 w stosownych przypadkach.
Transformator na biegunachGłówne dane
| Rodzaj transformatora | Transformator przekierowywany na powietrzu |
| Faza | Jednorazowa faza |
| Pojemność | 167 KVA |
| Napięcie pierwotne | 4160GrdY/2400 |
| Włókno wtórne | 240/480V (L-N-L) |
| Częstotliwość | 100 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Powietrzenie wymuszone (wampiry) | Żadnego |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Standardy wydajności | Spełnia normy DOE 2016 i ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Płyn izolacyjny | FR-3 Olej |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Wymiary* | 38.8''-W x 31.2''-D x 46.3''-H |
| Całkowita masa (płynna) * | 1563 funtów |
Transformatory CSP i konwencjonalne różnią się pod wieloma ważnymi względami
1. Wydajność
Transformatory CSP mogą osiągać wydajność do 99%, podczas gdy konwencjonalne transformatory zazwyczaj osiągają około 95%.
2Wielkość i waga
Transformatory CSP są znacznie mniejsze i lżejsze niż konwencjonalne transformatory, co ułatwia ich instalację i integrację w różnych środowiskach.
3Gęstość mocy
Transformatory CSP wykazują wyższą gęstość mocy, umożliwiając im obsługę większych poziomów mocy w bardziej kompaktowym formie..
4Czas reakcji.
Transformatory CSP reagują znacznie szybciej na zmiany obciążenia w porównaniu z konwencjonalnymi transformatorami.
5Elastyczność
Transformatory CSP zapewniają większą elastyczność w zakresie napięć wejściowych i wyjściowych, co umożliwia szerszy zakres zastosowań w różnych systemach elektrycznych.
6Niezawodność
Transformatory CSP zwiększają niezawodność i zmniejszają ryzyko awarii i przestojów w porównaniu z konwencjonalnymi modelami, co prowadzi do bardziej spójnej wydajności i mniejszej konserwacji.
7Koszty
Transformatory CSP mogą być w dłuższej perspektywie bardziej opłacalne ze względu na ich wydajność i zmniejszone potrzeby konserwacji, pomimo potencjalnie wyższych kosztów początkowych.
Wniosek
Podsumowując, transformatory CSP zapewniają kilka zalet w porównaniu z konwencjonalnymi transformatorami, w tym wyższą wydajność, mniejsze rozmiary i masę, większą gęstość mocy, szybsze czasy reakcji,zwiększona elastycznośćZ tych korzyści transformatory CSP stają się cennym wyborem w nowoczesnych zastosowaniach elektrycznych.
Standardowe cechy
Ten typ transformatorów jest typu CSP, który może chronić się przed grzmotami i błyskawicami,zwarcie i ochrona linii tranzytowej i dystrybucyjnej przed awarią prądu z powodu samodzielnej awarii.
Z wyjątkiem pewnych podobieństw, takich jak zbiornik cylindrowy, haky, podnośniki, urządzenia uziemieniowe, tabliczki nazwowe, rdzeń i uzwojenie z konwencjonalnym typem.Ten typ transformatorów ma następujące właściwości i urządzenia::
1) Na pokrywie z bezpiecznikiem znajduje się jeden lub dwa zęby wysokonapięciowe.
2) Na ścianie zbiornika umieszcza się jeden lub dwa urządzenia zatrzymujące, których górny koniec znajduje się w pobliżu zbiornika wysokonapięciowego i jest z nim połączony miedzianą taśmą.Jeden wyłącznik awaryjny jest powyżej uzwojenia wewnątrz zbiornika, a tutaj jest ręcznik, reset przeciążenia i światło sygnałowe.
3) Niski napięcie busz jest wychowywany z ściany zbiornika, urządzenie uziemienie jest ustawione w pozycji X2.
Wydział wysokiego napięcia prowadzi przez podział wysokiego napięcia, a drugi koniec jest podłączony do ziemi.
4) Wszystkie jednostki są budowane zgodnie z normami IEC60076, ANSI/IEEEC57.12.20, CSA C2.1-06, CSA C2.2-06 itp.
[Struktura typu CSP]
[konwencjonalna struktura typu]
Rysunek transformatora na słupie
Oceny ratingowe
Transformator na biegunachSpecyfikacje
| 10kva-500kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
