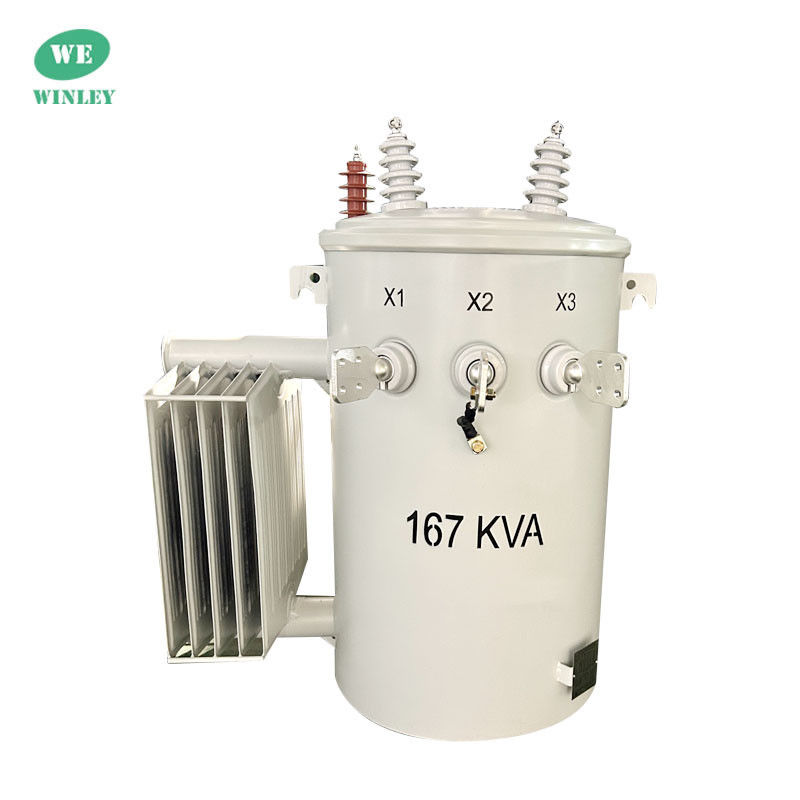

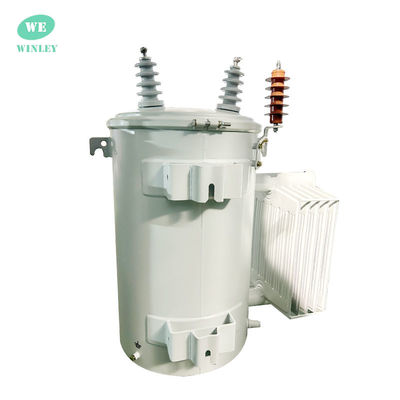

167Kva Transformator dystrybucyjny montowany na słupie jednofazowy Step Down 12,47KV 2 Wire Oil Immersion Standard IEEE

Nazwa marki:	WINLEY
Numer modelu:	D-167/12.47
MOQ:	1unit
Cena £:	$1000-$10000
Szczegóły opakowania:	Plywood case
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

CHINA

Orzecznictwo:

CE,ISO

Transformer Type:

Overhead Distribution Transformer

capacity:

167 KVA

Primary Voltage:

7200/12470GrdY (2 Wire)

Secondary Voltage:

120/240V

Cooling Class:

ONAN; Self-Cooled

Winding Material:

Copper/Aluminium

Temperature Rise:

Efficiency:

Meet DOE 2016 Standard

Supply Ability:

1000set/month

Podkreślić:

Transformator dystrybucyjny o mocy 167 Kva

Transformator rozdzielczy zamontowany na drutnym słupie

Standardowy transformator dystrybucyjny IEEE

Opis produktu

167Kva Transformator dystrybucyjny montowany na słupie jednofazowy Step Down 12,47KV Olej zanurzony Standard IEEE

Jednopasowe transformatory WINLEY są produkowane w mocy do 333 kVA.

Transformator WINLEY jest zaprojektowany i przetestowany zgodnie z normami ANSI/CSA, IEEE c.57, i IEC60076 w stosownych przypadkach.

Pojazdy jednopasowe są zazwyczaj montowane bezpośrednio na drzewnych lub betonowych słupkach do zastosowań w różnych scenariuszach, takich jak mieszkaniowe ładunki powietrzne i lekkie ładunki handlowe,i są zazwyczaj podzielone na typy konwencjonalne i CSP

167Kva Transformator dystrybucyjny montowany na słupie jednofazowy Step Down 12,47KV 2 Wire Oil Immersion Standard IEEE 0

Transformator na biegunachGłówne dane

Faza	Jednorazowa faza
Pojemność	167 KVA
Napięcie pierwotne	7200/12470GrdY (2 drut)
BIL podstawowy	95 kV
Włókno wtórne	120/240V (L-L-N)
Częstotliwość	60 Hz
Wzrost temperatury	65°C
Klasa chłodzenia	ONAN; samochłodzony
Efektywność	Spełnienie normy DOE 2016
Materiał nawijania	Miedź
Wskaźnik temperatury otoczenia	40°C
Efektywność	990,15%
Brak utraty obciążenia (w watach)	+/- 445 W
Strata całkowitego obciążenia (w watach)	+/- 1,820 W

Transformator na biegunachstrukturę

1Pokrywki zbiorników posiadają wysokonapięciowe porcelanowe buchy, które są wyposażone w pierścieniowe końcówki, które mogą pomieścić kable aluminiowe lub miedziane.
2Okrągła struktura szycia osłony zbiornika zapewnia równomierne rozkład naprężenia i niezawodne uszczelnienie.
3Śruby pierścieniowe na ścianie zbiornika służą jako zbiornik niskiego napięcia i końcowy i są pokryte cynowym pokryciem.
4Ten przedmiot jest wyposażony w zawór odcisku ciśnienia, który jest zdolny do samodzielnego uszczelniania.
5Zgodnie z normami ANSI, haczyki zawieszenia transformatora na górze i na dole są zgodne.
6Terminał naziemny na zbiorniku to pierścieniowy żuraw naziemny.

167Kva Transformator dystrybucyjny montowany na słupie jednofazowy Step Down 12,47KV 2 Wire Oil Immersion Standard IEEE 1

Rysunek transformatora na słupie

167Kva Transformator dystrybucyjny montowany na słupie jednofazowy Step Down 12,47KV 2 Wire Oil Immersion Standard IEEE 2

Transformator na biegunachSpecyfikacje

10kva-500kva Jednofazowy transformator zanurzony w oleju
Poziom kapitalizacji nominalnej ((kVA)	Wysoki	Niskie napięcie (v)	Symbol połączenia	Standardowy	Impedancja zwarcia ((%)	Efektywność
Poziom kapitalizacji nominalnej ((kVA)	napięcie (v)	Niskie napięcie (v)	Symbol połączenia	Standardowy	Impedancja zwarcia ((%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,8 do 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Akcesoria

167Kva Transformator dystrybucyjny montowany na słupie jednofazowy Step Down 12,47KV 2 Wire Oil Immersion Standard IEEE 3

Proces produkcji

167Kva Transformator dystrybucyjny montowany na słupie jednofazowy Step Down 12,47KV 2 Wire Oil Immersion Standard IEEE 4

167Kva Transformator dystrybucyjny montowany na słupie jednofazowy Step Down 12,47KV 2 Wire Oil Immersion Standard IEEE 5

167Kva Transformator dystrybucyjny montowany na słupie jednofazowy Step Down 12,47KV 2 Wire Oil Immersion Standard IEEE 6

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
