| Nazwa marki: | WINLEY |
| Numer modelu: | D-100/12,47 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

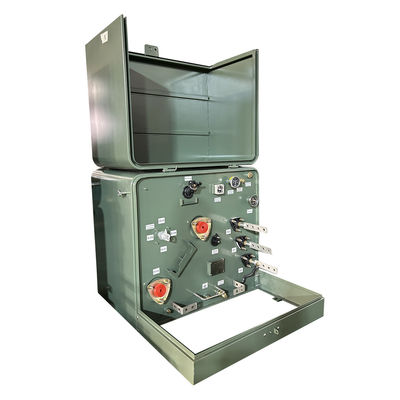

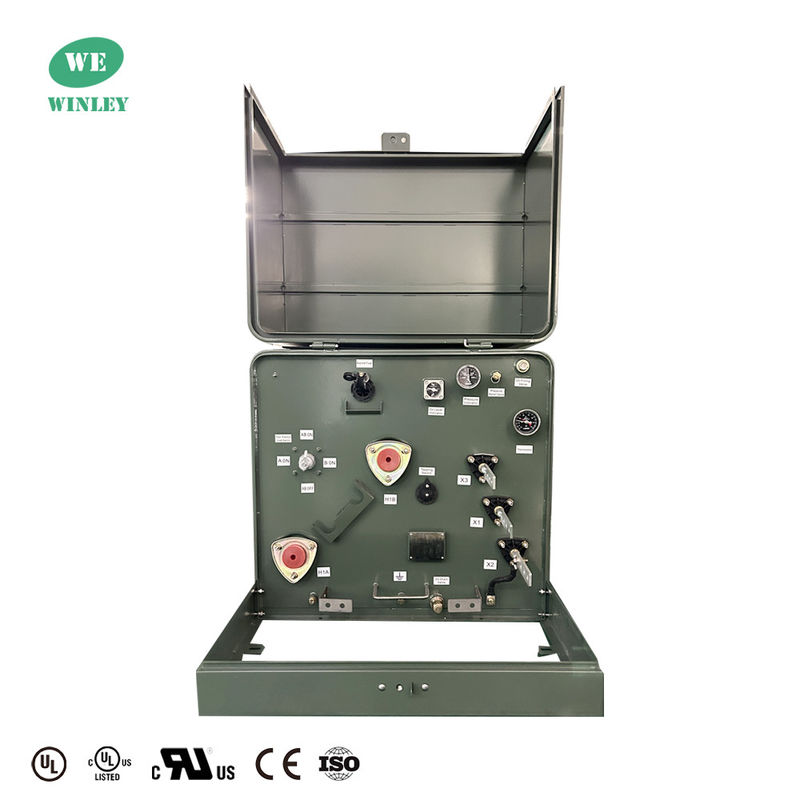

Jednopasowy podkładek zamontowany transformator płyn napełniony 100Kva 12470GrdY/7200 DOE 2016 Ocena wydajności
Podsumowanie
Transformator montowany na podkładce jednofazowej ma cechy małych rozmiarów, lekkiej wagi, niskiego hałasu, niskiej straty, bezpieczeństwa i niezawodności.szpitale, parki, szkoły itp.
Transformatory montowane na podkładce jednopasowej są samoochładzane, dostępne w pętli lub zasilaczu radialnym i są martwe, spełniają lub przekraczają normy ANSI / CSA / IEEE.
Struktura produktu
Główne dane
| Rodzaj transformatora | Podkładka |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Jednorazowa faza |
| Pojemność | 100 |
| Grupa wektorów | II6 |
| Napięcie pierwotne | 12470GrdY/7200 |
| Włókno wtórne | 240/120V (L-N-L) |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Standardy wydajności | Spełnia normy DOE 2016 i ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Wskaźnik napędu impulsowego | N/A |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 51 dBA |
| Efektywność | 99.00% |
| Brak utraty obciążenia (w watach) * | +/- 148 W |
| Strata obciążenia (w watach) * | +/- 1,041 W |
Specyfikacja
| SSpecyfikacja transformatora z podkładką w fazie węglowej | ||||||||
| Ocena | Wysokie napięcie ((kV) | Brak utraty ładunku | Utrata obciążenia | Wysokość | Głębokość | Szerokość | Waga oleju ((kg) | Całkowita masa ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 lub inne |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Standardowe cechy
• spełnia lub przekracza normy ANSI®, IEEE® i NEMA®
• Spełnia standard DOE 10 CFR część 431 dla transformatorów dystrybucyjnych
• powłoka zbiornika przekracza IEEE Std C57.12.28TM-2005 i IEEE Std C57.12Standardy.29TM-2005 (tylko jednostki ze stali nierdzewnej)
• Pełna zgodność z IEEE Std C57.12Wymogi dotyczące integralności obudowy standardowej.28TM-2005
• Płytka z nazwą wygrawerowaną laserowo
• Wstawione podnośniki ze stali nierdzewnej
• Przepisy dotyczące uziemienia zbiornika
• Automatyczne urządzenie do obniżania ciśnienia
• Oleje mineralne elektryczne
• Drzwi z zawiasami ze szpilkami i beczkami ze stali nierdzewnej
• Płynąca kieszonka z zamkiem do łatwego ustawienia
• Zamknięcie drzwi o pięciorzędnej głowicy ze stali nierdzewnej
• Przepisy dotyczące napełniania i odprowadzania oleju
• Zdejmowany parapet
• Z spawaną kopułą pokrywą zbiornika
• Wysokonapięciowe studnie z wyciągami - 200 A
Rysunki produktu
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
