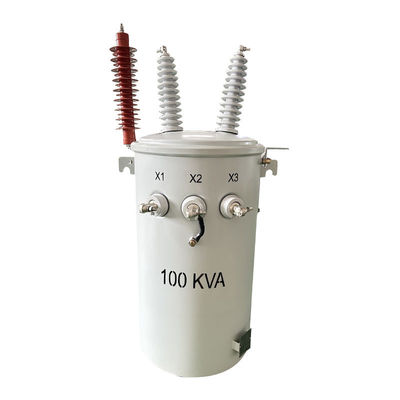

167 Kva Jednopasowa moc transformatora na biegunach 35KV ANSI / IEEE Standard C57.12.20

Nazwa marki:	WINLEY
Numer modelu:	D-100/35
MOQ:	1unit
Cena £:	$1000-$10000
Szczegóły opakowania:	Plywood case
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

CHINA

Orzecznictwo:

CE,ISO

Phase:

Single Phase

Rated Capacity:

167Kva

Input Voltage:

33260Y/19200

Primary Voltage:

120/240V (L-L-N)

Primary BIL:

150 kV

Temperature Rise:

Frequency:

Standard:

ANSI/IEEE

Cooling Class:

Class E Insulation - 120°C, 248°F

Windings Material:

copper

Supply Ability:

1000set/month

Podkreślić:

Transformator 35KV na biegunach

ANSI Transformator na biegunach

Standardowy transformator na biegunach IEEE

Opis produktu

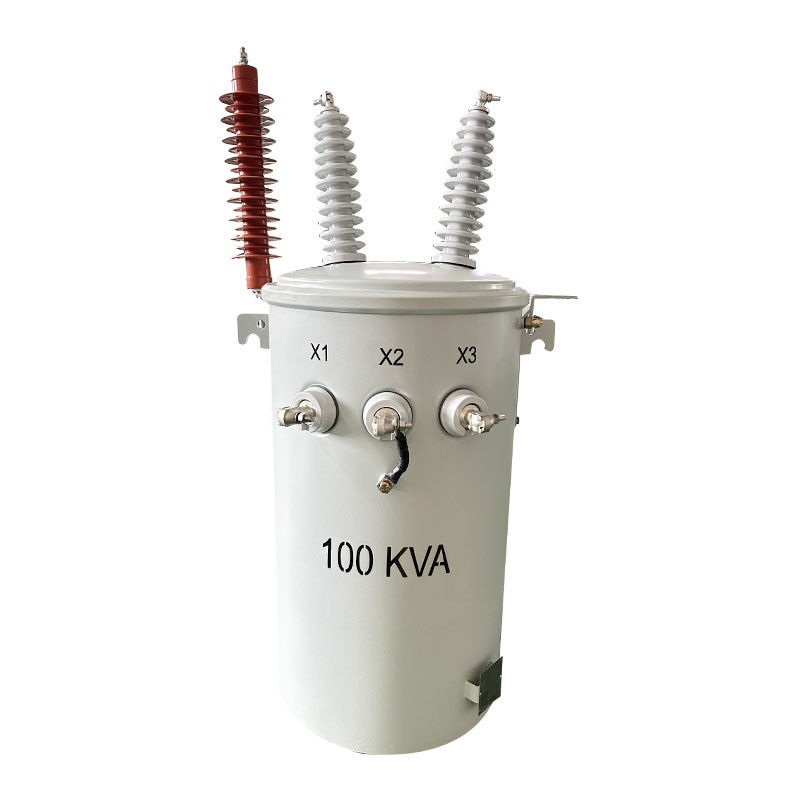

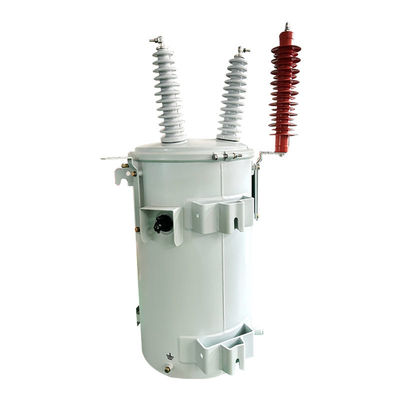

167KVA Jednopasowy słup zamontowany transformator mocy 35KV ANSI / IEEE Standard C57.12.20

WINLEY jest profesjonalnym producentem transformatorów na biegunach o mocy od 10 kVA do 333 kVA, spełniających normy ANSI/IEEE C57 i IEC60076.

Standardowe cechy

Pozostałe wyroby, z tworzyw sztucznych
Pozostałe wyroby z porcelany
Zapewnienie, że urządzenie jest bezpieczne i bezpieczne
LV przyczepka uziemienia w neutralnym punkcie
Zgodne z podnośnikami ANSl
Zbiornik ze stali miękkiej
Olej mineralny bez PCB/płyn FR3rm
Zmiennik kranu z obciążeniem
Wtyczka do napełniania olejem z zakryciem i ziemią
Urządzenie odciągające ciśnienie
Węzeł: owijanie miedziane/aluminiowe
Rdzeń żelazny: stal krzemowa
Podnoszenie uszu
Grawerowanie tabliczki nazwy

Główne dane

Faza	Jednorazowa faza
Pojemność	167 KVA
Napięcie pierwotne	33260Y/19200 Wye z zieleniem (2 drut)
BIL podstawowy	150 kV
Włókno wtórne	120/240V (L-L-N)
Częstotliwość	60 Hz
Wzrost temperatury	65°C
Klasa chłodzenia	ONAN
Brak utraty ładunku	345W
Całkowita utrata obciążenia	1400 W
Wydajność @ 100% obciążenia	980,95%
Materiał nawijania	Miedź
Wymiary	37' x 32' x 57'
Waga	1,540 funtów

Rysunek produktu

167 Kva Jednopasowa moc transformatora na biegunach 35KV ANSI / IEEE Standard C57.12.20 1

Specyfikacja produktu

Specyfikacja produktu
Pojemność nominalna (kVA)	Wysokie napięcie (V)	Niskie napięcie (V)	Utrata bez obciążenia (W)	Strata w trakcie obciążenia (W)	Efektywność (%)	Wymiar HDW(mm)			Waga (kg)
10	34500/19920V 13800/7957V 13200/7620V 12470/7200V lub inne	120-240V 240-480V 347V 600 V	36	120	98.7	500	525	885	150
15			50	195	98.82	520	565	905	210
25			80	290	98.95	560	590	935	258
37.5			105	360	99.05	610	625	935	340
50			135	500	99.11	635	675	1035	395
75			190	650	99.19	745	840	1035	480
100			210	850	99.25	770	965	1135	530
167			350	1410	99.33	795	890	1335	680
250			500	2000	99.39	1080	1030	1390	1280
333			350	2500	99.43	1140	1060	1450	1550

Badania

Badanie stosunku
Badanie odporności na nawijanie
Brak badania utraty obciążenia
Brak badań prądu obciążenia
Badania napięcia stosowanego
Badania napięcia indukcyjnego
Badanie wycieku
Inne rutynowe badania(w zależności od przypadku)

Proces produkcji

167 Kva Jednopasowa moc transformatora na biegunach 35KV ANSI / IEEE Standard C57.12.20 3

167 Kva Jednopasowa moc transformatora na biegunach 35KV ANSI / IEEE Standard C57.12.20 4

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
