| Nazwa marki: | WINLEY |
| Numer modelu: | S-500/5 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

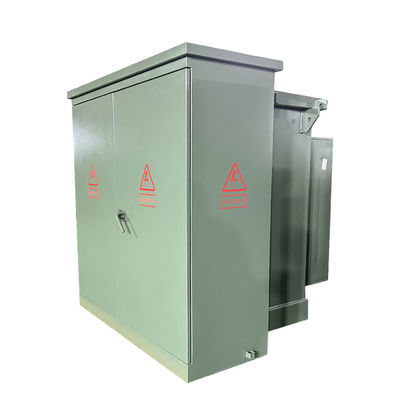

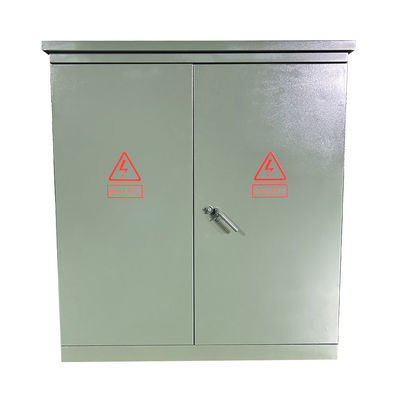

500Kva 3-fazowy transformator z podkładką 2400V do 480V
Trójfazowy transformator na podkładce to zewnętrzny transformator elektryczny, który obejmuje jednostkę transformatora i przedział kablowy.Jest dostępny w konfiguracji przedniej lub przedniej i jest zaprojektowany do montażu bezpośrednio na ziemi bez dodatkowych obudow ochronnych.Konstrukcja ta zapewnia trwałość i ułatwia utrzymanie.
Trójfazowe transformatory montowane na podkładkach produkowane przez WINLEY uzyskały certyfikat UL, o mocy od 30 do 5500 kVA i napięciach do 34,5 kV.
Główne dane
| Rodzaj transformatora | Podkładka |
| Rodzaj zasilania transformatora | Podaż radialna |
| Faza | Trzy fazy |
| Pojemność | 500 KVA |
| Grupa wektorów | DYn1 |
| Napięcie pierwotne | 2400V |
| Włókno wtórne | 480Y/277 |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 55/65°C |
| Wskaźnik izolacji | A/E |
| Klasa chłodzenia | KNAN |
| Impedancja | 50,75% |
| Standardy wydajności | Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Płyn izolacyjny | Płyn izolacyjny olejowy Envirotemp FR-3 - Płyn inne niż PCB |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Wymiary* | 70 W x 65 D x 65 H |
| Całkowita masa (płynna) * | 4800 funtów. |
| Efektywność w % | 990,10% |
Rysunki techniczne
Struktura produktu
1)Część transformatora i część szafy sterującej wersji amerykańskiej, z których część transformatora jest całkowicie uszczelnioną konstrukcją,a olej izolacyjny może być dwoma rodzajami oleju o wysokim punkcie zapłonu lub zwykłym olejem.

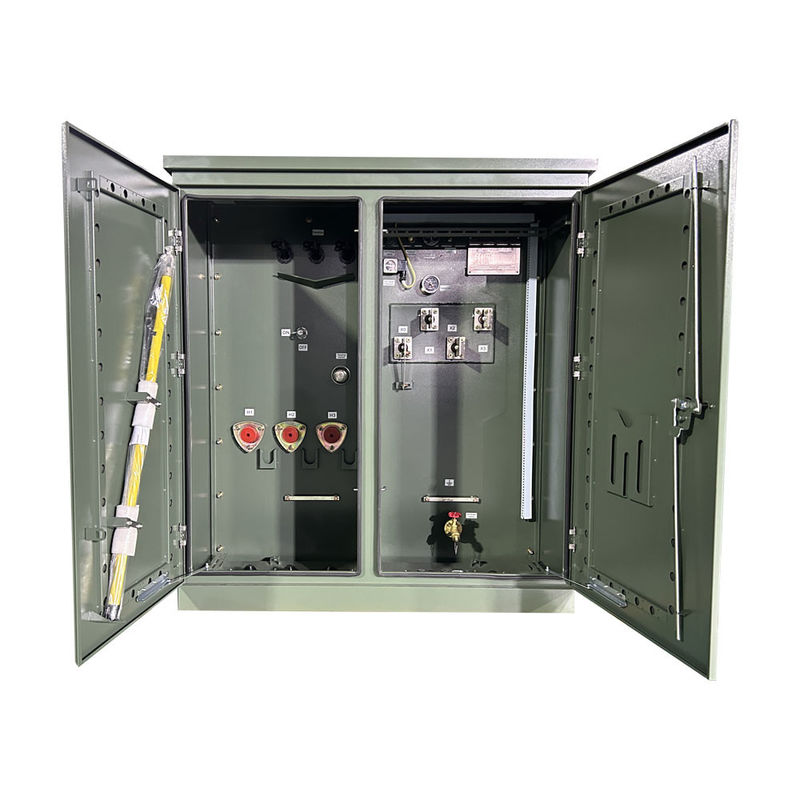

2)Pokój sterujący jest podzielony na pomieszczenie wysokonapięciowe i pomieszczenie niskonapięciowe.

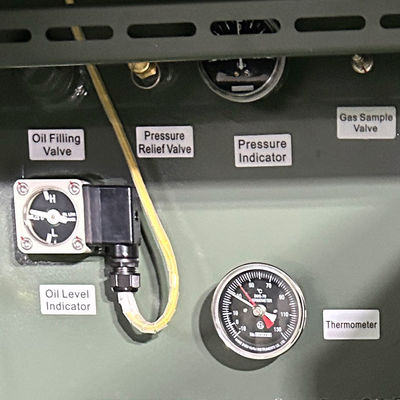

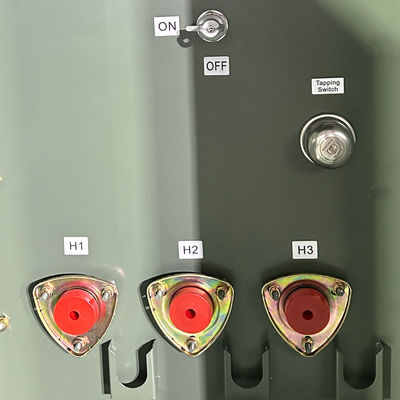

3)Pokój wysokonapięciowy wyposażony jest w: wtyczkę kablową wysokonapięciową, urządzenie zatrzymujące błyskawice, uchwyt sterowania przełącznikiem obciążenia, uchwyt przełącznika bez podniecenia, bezpiecznik z wtyczką, zawór uwalniający ciśnienie,termometr, miernik ciśnienia, miernik pozycji oleju, wtyczki do napełniania oleju, zawory odpływowe oleju itp., przełączniki obciążenia, wyłączniki oddychania, bezpieczniki wtykowe itp.wszystkie są zanurzone w oleju transformatora wraz z rdzeniem transformatoraKabel wysokonapięciowy i transformator są połączone łącznikami łokciowymi.
4) Strona niskiego napięcia może być zainstalowana z przerywaczami prądu, transformatorami prądu, a także licznikami energii elektrycznej, amperometrami i voltometrami,i obwodów wyjściowych i urządzeń kompensacyjnych pojemności można skonfigurować zgodnie z potrzebami użytkownika.
| Moc nominalna (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (V) |
Utrata bez obciążenia (W) |
Strata w trakcie obciążenia (W) |
Wysokość (mm) |
Głębokość (mm) |
Szerokość (mm) |
Waga (kg) |
Waga (kg) |
| 75 KVA | 34.5KV 4.160KV 12.47KV 13.2KV 130,8 KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 lub inne |
277V 347V 480 V 600 V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
