| Nazwa marki: | WINLEY |
| Numer modelu: | S11-1500/35 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

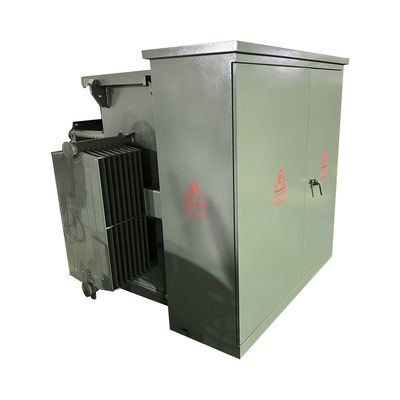

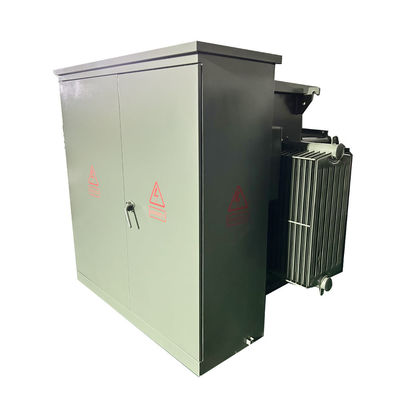

3 fazowy podkładek zamontowany w elektrycznym transformatorze typu oleju 1500kva 35kv klasa
WINLEY specjalizują się w produkcji trójfazowych transformatorów zamontowanych na podkładkach.Moc znamionowa wynosi zazwyczaj od 75 kVA do 5500 kVA, a napięcie może osiągnąć 34,5 kV.
Certyfikacja UL
WINLEY's Pad Mounted Transformers otrzymały certyfikat UL. WINLEY's Transformers przeszły test UL (Underwriters Laboratories),spełniające normy bezpieczeństwa i zrównoważonego rozwoju uznane przez Stany ZjednoczoneWINLEY może dostarczyć UL lised Transformatora Montowanego na Pad.
cUL Certyfikacja
Transformatory WINLEY's Pad Mounted otrzymały również certyfikaty cUL, jednocześnie uzyskując certyfikaty UL.WINLEY's pad mounted transformers przeszły test cUL (The Canadian version of Underwriters Laboratories), mogą być bezpiecznie i niezawodnie stosowane na rynku kanadyjskim.
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Faza | Trzy fazy |
| Rodzaj zasilania transformatora | Podaż pętli |
| Pojemność | 1.5 MVA (1500 KVA) |
| Grupa wektorów | DYN1 |
| Napięcie pierwotne | 25700V |
| Phasor pierwotny | Delta |
| Włókno wtórne | 480Y/277 |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Impedancja | 50,75% |
| Standardy wydajności | Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 60 dBA |
| Wzrost (wysokość) | 3300 stóp (1000 metrów) nad poziomem morza |
| Wymiary* | 75''-W x 72''-D x 72''-H |
| Całkowita masa (płynna) * | 9750 funtów. |
| Efektywność w % | 990,30% |
| Brak utraty obciążenia (w watach) | +/- 1,900 W |
| Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 10 500 W |
Standardowa cecha
− Stal miękka, opcjonalny zbiornik ze stali nierdzewnej

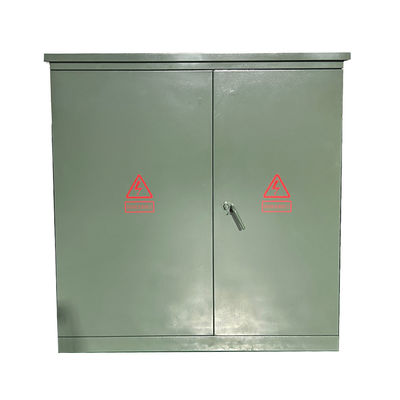

- Drzwi z trzypunktowym zamkiem dla bezpieczeństwa
− Zdejmowalny parapet do łatwej instalacji
−Zębaty szafki ze stali nierdzewnej i szpilki montażowe
Szybko rozwijające się urządzenia, w tym urządzenia do przechowywania danych, w których:
22" głębokości dla 1500 kVA

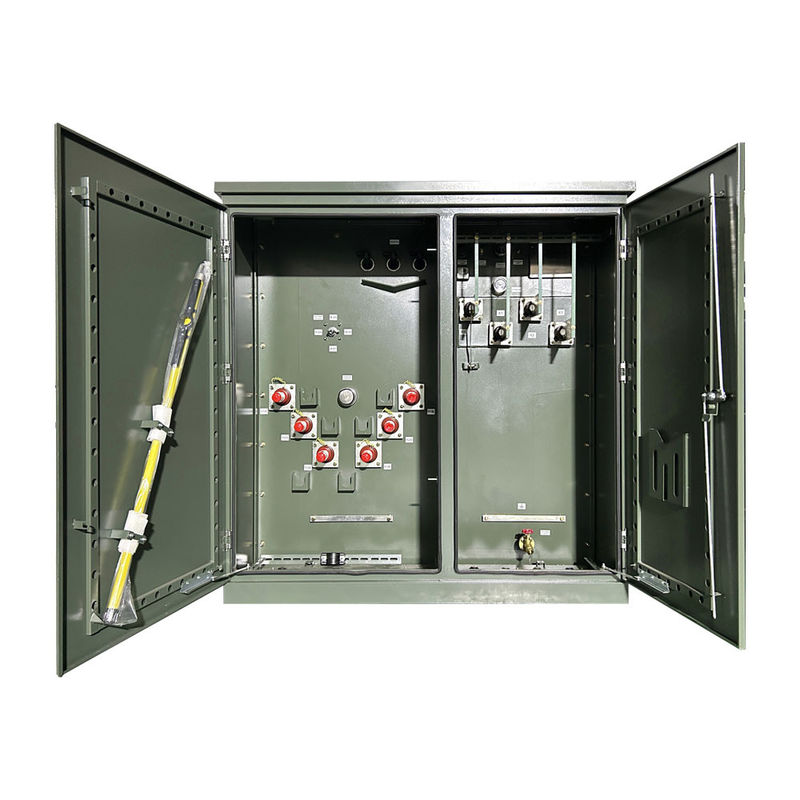

− Konstrukcja żywej przodu i konstrukcja martwej przodu
− stalowa bariera przedziału HV/LV
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
|
Moc nominalna (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (V) |
Strata (W) | |
|
Utrata bez obciążenia (W) |
Strata w trakcie obciążenia (W) |
|||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Rysunki techniczne
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
