| Nazwa marki: | WINLEY |
| Numer modelu: | S11-2500/35 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

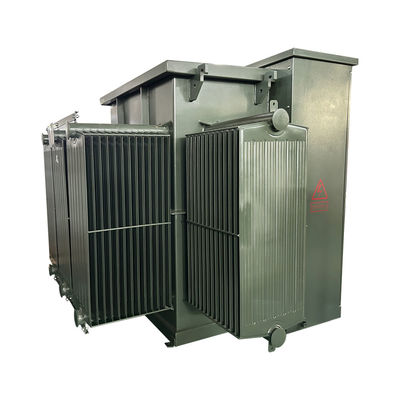

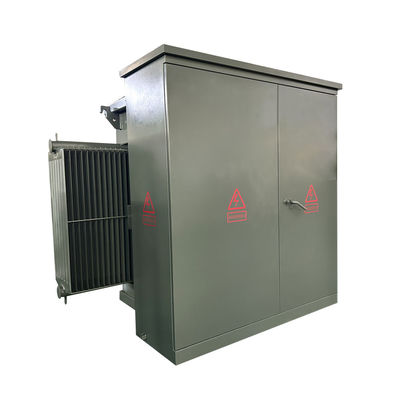

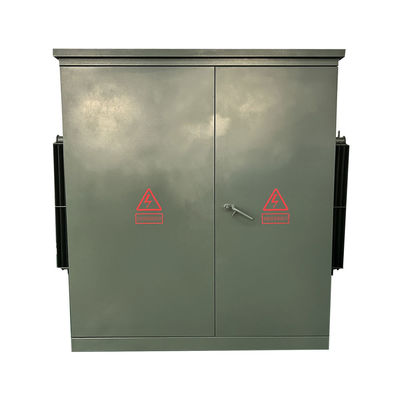

2500 Kva Trójfazowy podkładek zamontowany transformator energii elektrycznej wysokiego napięcia 35KV do 480V
WINLEY specjalizują się w produkcji trójfazowych transformatorów zamontowanych na podkładkach.Moc znamionowa wynosi zazwyczaj od 75 kVA do 5500 kVA, a napięcie może osiągnąć 34,5 kV.
Certyfikacja UL/cUL
Główne dane
| Faza | Trzy fazy |
| Pojemność | 20,5 MVA (2500 KVA) |
| Grupa wektorów | DYN1 |
| Napięcie pierwotne | 25700V |
| Włókno wtórne | 480Y/277 |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Impedancja | 50,0-7,5% Typowe, Cel 5,75% |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 60 dBA |
| Wzrost (wysokość) | 3300 stóp (1000 metrów) nad poziomem morza |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Wymiary* | 73 W x 73 D x 71 H |
| Całkowita masa (płynna) * | 11, 334 funtów |
| Efektywność w % | 99.40% |
| Brak utraty obciążenia (w watach) | +/- 2,695 W |
| Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 15,490 W |
Standardowa cecha
- Trzy punkty zamknięcia drzwi dla bezpiecznie
-Przepustnik do łatwej instalacji
- zawiasy szafy i kołnierze montażowe ze stali nierdzewnej
- Szafki z wyłączonym parapetem o następujących głębokościach:
-W przypadku konstrukcji z przodu, z zewnętrznym zaciskaniem wysokonapięciowych buchów porcelanowych z pojedynczym złączem typu zacisk oczkowy
-W przypadku konstrukcji z martwym frontem, zewnętrznie zaciskane studnie wysokonapięciowe do wstawiania ładunkowego lub nieładowanego

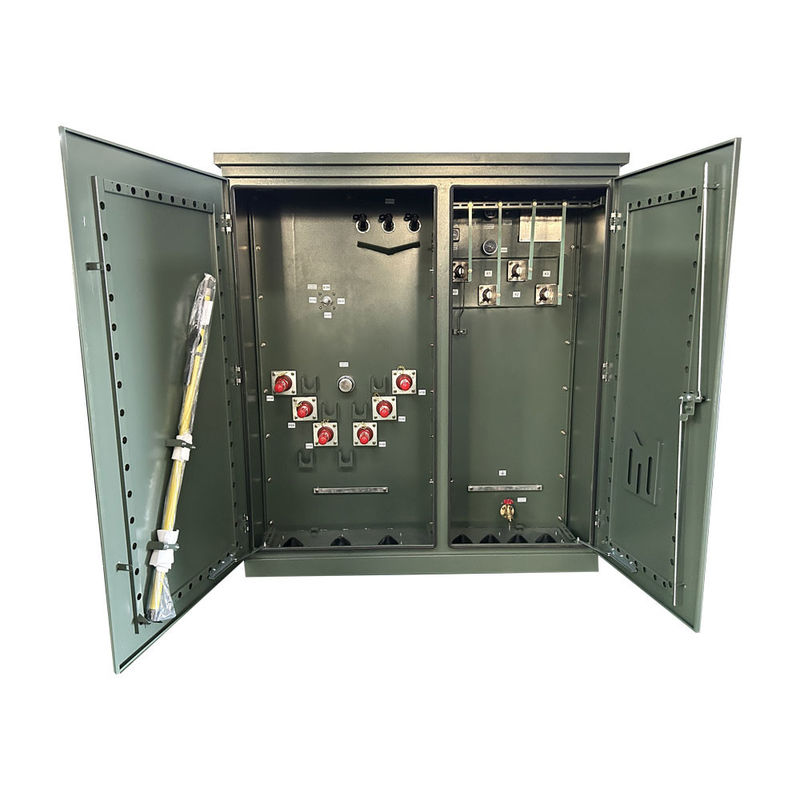

- drzwi typu podnośnikowe i z zawiasami do przedziałów HV i LV z prętami 120°
- Stalowa bariera komory HV/LV Kliknij tutaj Get Transformer rysunki
-Zamykalnia z jednym śluzem z pięcioma głowami na drzwiach przedziału LV i dwoma śluzami z pięcioma głowami na drzwiach przedziału HV -w tym 3-punktowym mechanizmem odcinającym
- Podłączenie HV: żywe przednie i zewnętrzne, wyłączone i wyjmowalne zęby HV z złączem typu ściskacz oczkowy
- Łączenie LV:Polimerowo i porcelanowo ściśle zaciskane łuski LV z 4-12 otworami łopatą
- Olej włączony.
- Pięcionożne rdzeń/zespół cewkowy
-Zdejmowalny pas naziemny LV neutralny; zgodnie z wymaganiami

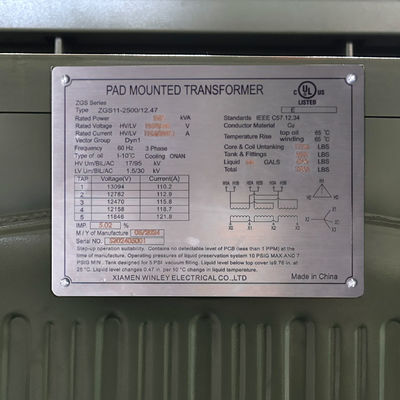

-Nameplate zgodnie z wymogami ANSI
- zawór odciągający ciśnienie
- Łóżko.
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
|
Moc nominalna (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (V) |
Strata (W) | |
|
Utrata bez obciążenia (W) |
Strata w trakcie obciążenia (W) |
|||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Rysunki techniczne
Akcesoria
Zastosowanie
Jest odpowiedni do zastosowań o wysokim napięciu i dużej pojemności, takich jak elektrownie, przemysłowe zużycie energii itp. W scenariuszach wysokiego obciążenia i wysokiego napięciaTransformatory zanurzone w oleju mają lepszą wydajność i stabilność.
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
