112.5kva Pad Transformers 3 Phase 13200V do 208Y Transformer Mounting Pad

Nazwa marki:	WINLEY
Numer modelu:	S-112,5/13,2
MOQ:	1 jednostka
Cena £:	$5000-$150000
Szczegóły opakowania:	Pułapka ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL,cUL,CE,ISO

Faza:

Trzy fazy

Pojemność:

112,5 KVA

Napięcie pierwotne:

13200 V

Włókno wtórne:

208Y/120

Ocena współczynnika K:

Materiał nawijania:

Miedź/Aluminium

Klasa chłodzenia:

KNAN; KNAN; Self-Cooled Chłodzenie własne

Ocena temperatury otoczenia:

Możliwość Supply:

1000 zestawów/miesiąc

Podkreślić:

112.5kva Pad Transformers

Przetworniki 13200V do 208Y

Transformatory 3 fazowe

Opis produktu

112.5kva Pad Transformers 3 Phase 13200V do 208Y Transformer Mounting Pad

Produkowane przez nas trójfazowe transformatory posiadają certyfikat UL, o mocy od 30 do 5500 kVA i napięciu do 34,5 kV.Nasze produkty są eksportowane do Ameryki Północnej, Filipin i innych miejsc w dużych ilościach..

112.5kva Pad Transformers 3 Phase 13200V do 208Y Transformer Mounting Pad 0

Główne dane

Rodzaj transformatora	Wyposażone w podkładkę, typu przedziałowego
Rodzaj zasilania transformatora	Podaż pętli
Faza	Trzy fazy
Pojemność	1120,5 KVA
Grupa wektorów	DYN1
Napięcie pierwotne	13200V
Włókno wtórne	208Y/120
Częstotliwość	60 Hz
Wzrost temperatury	65°C
Wskaźnik izolacji	Klasy E Izolacja - 120°C, 248°F
Klasa chłodzenia	KNAN; samoochłodzone
Standardy wydajności	Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE
Wskaźnik współczynnika K (harmoniczne łagodzenie)	K-1 (standardowy)
Materiał nawijania	Miedź
Wskaźnik temperatury otoczenia	40°C
Zakres temperatury pracy otoczenia	-40°C do +40°C (-50°F do +104°F)
Poziom dźwięku	55 dBA
Wzrost (wysokość)	3300 stóp (1000 metrów) nad poziomem morza
Wymiary*	60 W x 42 D x 68 H
Masa na sucho (bez oleju) *	900 funtów
Całkowita masa (płynna) *	2500 funtów.
Efektywność w %	990,05 proc.
Brak utraty obciążenia (w watach)	+/- 250 W
Strata całkowitego obciążenia (w watach) w wysokości 100%	+/- 1,280 W

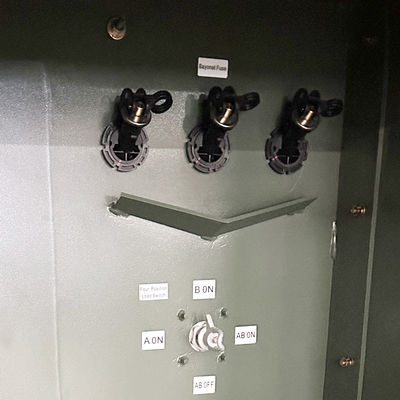

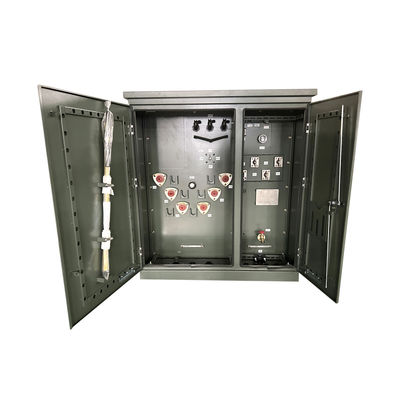

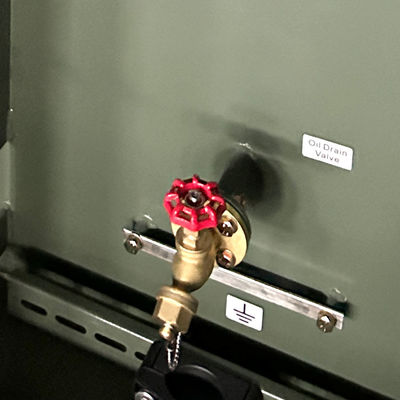

Struktura

112.5kva Pad Transformers 3 Phase 13200V do 208Y Transformer Mounting Pad 1

Rysunki techniczne

112.5kva Pad Transformers 3 Phase 13200V do 208Y Transformer Mounting Pad 2

Badania fabryczne

Badanie odporności na nawijanie
Badanie odporności na izolację
Badanie błędu stosunku napięcia
Badanie impedancji w przypadku zwarcia
Badanie utraty (wattu) bez obciążenia
Badanie utraty obciążenia (watów)
Badanie odporności na napięcie indukcyjne
Oddzielne źródło napięcia
Badanie niezawodności ciśnienia

Specyfikacja

Specyfikacja produktu
Moc nominalna (KVA)	Wysokie napięcie (KV)	Niskie napięcie (V)	Utrata bez obciążenia (W)	Strata w trakcie obciążenia (W)	Wysokość (mm)	Głębokość (mm)	Szerokość (mm)	Waga (kg)
75	34.5KV 4.160KV 12.47KV 13.2KV 130,8 KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 lub inne	277V 347V 480 V 600 V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645
150			280	2200	1530	980	1510	989
300			480	3650	1680	1080	1660	1415
500			680	5100	1790	1160	1810	1905
750			980	7500	2030	1300	2030	2755
1000			1150	10300	1854	1549	1651	3235
1500			1640	14500	2150	1570	2210	5835
2000			2160	20645	2220	1600	2380	6430
2500			2680	23786	2330	1650	3070	8865
3000			3300	30300	2460	1850	3260	11300
3735			4125	37875	2680	2060	4080	14400

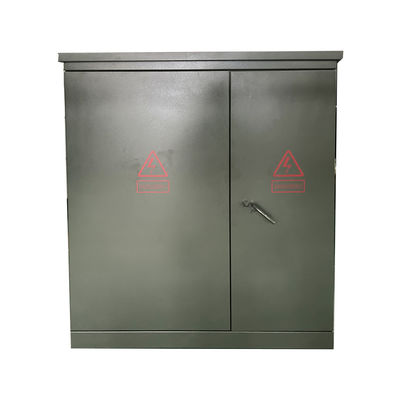

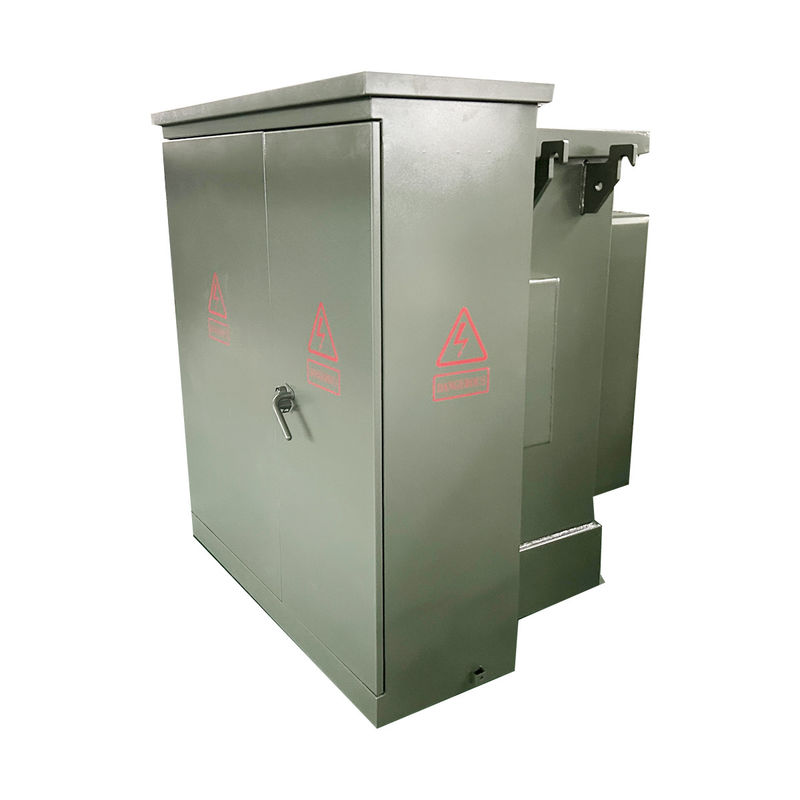

Zdjęcia produktów

112.5kva Pad Transformers 3 Phase 13200V do 208Y Transformer Mounting Pad 3

Proces produkcji

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
