| Nazwa marki: | WINLEY |
| Numer modelu: | D-167/34,5 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

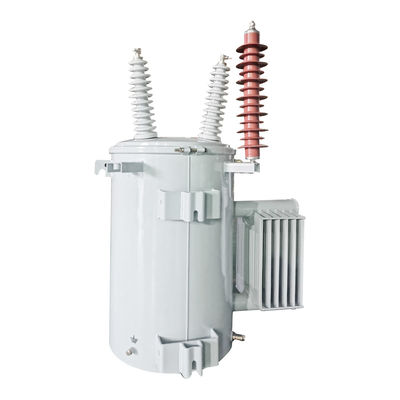

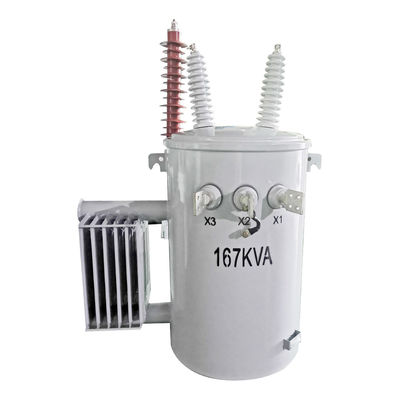

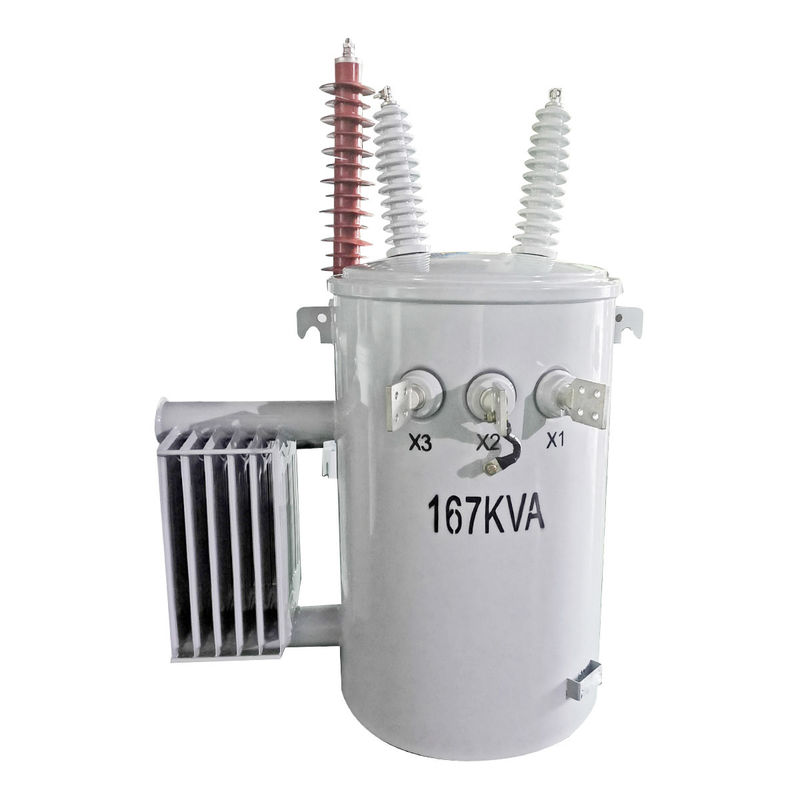

167Kva Jednopasowy transformator na słupie, olej zanurzony 34500GrdY/19920
Jednopasowy transformator zanurzony w oleju
Pojemność znamionowa:10kva-500kva
Typ:typ konwencjonalny/typ CSP
Wysokie napięcie: od 2400 V do 34500 GrdY/19920 V
Cechy strukturalne
1Pokrywki zbiorników posiadają wysokonapięciowe porcelanowe buchy, które są wyposażone w pierścieniowe końcówki, które mogą pomieścić kable aluminiowe lub miedziane.
2Okrągła struktura szycia osłony zbiornika zapewnia równomierne rozkład naprężenia i niezawodne uszczelnienie.
3Śruby pierścieniowe na ścianie zbiornika służą jako zbiornik niskiego napięcia i końcowy i są pokryte cynowym pokryciem.
4Ten przedmiot jest wyposażony w zawór odcisku ciśnienia, który jest zdolny do samodzielnego uszczelniania.
5Zgodnie z normami ANSI, haczyki zawieszenia transformatora na górze i na dole są zgodne.
6Terminał naziemny na zbiorniku to pierścieniowy żuraw naziemny.
Główne dane
| Jednorazowy transformator na biegunach | |||
| Nie, nie, nie. | Pozycja | Zjednoczenie | Specyfikacja |
| 1 | Rodzaj | ~ | Wyposażone w gniazdo |
| 2 | Pojemność nominalna | kVA | 167 |
| 3 | Numer fazy | ~ | pojedynczy |
| 4 | Napięcie pierwotne | V | 34500GrdY/19920 |
| 5 | Główne wykończenie | ~ | (2) Porcelanowe wykończenia |
| 6 | Włókno wtórne | V | 139/277 |
| 7 | Terminal wtórny | ~ | (3) Szpadła 4-odcięta |
| 10 | Rodzaj polarności | ~ | Odciągające |
| 11 | Grupa wektorów | ~ | - Nie. |
| 12 | Rodzaj odtwarzania | ~ | odbiór z obwodu |
| 13 | Zakres wykrywania | % | ±2*2.5 |
| 14 | Metoda chłodzenia | ~ | ONAN |
| 15 | Częstotliwość nominalna | Hz | 60 |
| 16 | Klasa izolacji | ~ | A |
| 17 | Wzrost temperatury | K | 65 |
| 18 | Utrata z wyłączeniem obciążenia | W | 455 |
| 19 | Strata w trakcie obciążenia (85°C) | W | 1833 |
| 20 | Impedancja | % | 10,0 do 4,5% |
| 21 | Materiał nawijania | ~ | miedź |
| 22 | Materiał podstawowy | ~ | stali krzemowej |
| 23 | Płyn izolacyjny | ~ | olej mineralny |
| 24 | Materiał z zbiornika | ~ | stalowa powłoka (farba szara ANSI 70) |
| 25 | Wymiar | mm | 1050*900*1400 |
| 26 | Waga | kg | 700 |
| 27 | Warunki eksploatacji | ~ | na zewnątrz |
| 28 | Poziom morza | m | ≤ 1000 |
| 29 | Standardowy | ~ | ANSI C57.12.20 |
Specyfikacje
| 10kva-500kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Akcesoria
Badanie jednofazowych transformatorów zamontowanych na biegunach
Przed dostarczeniem jednofazowego transformatora na słupie zorganizujemy serię testów, które pomogą klientom zweryfikować jakość i zapewnić bezpieczeństwo.Zazwyczaj wykonujemy rutynowe testy, które obejmują test stosunku, Badanie oporu na zawijanie, test bez utraty obciążenia i nieobciążenia prądu, testy napięcia zastosowanego i napięcia indukcyjnego, test wycieku i tak dalej.Przekażemy raport z badań, określając wszystkie te wyniki badań z podpisem profesjonalnego inżyniera na dokumencie testowymOprócz rutynowych testów istnieją inne testy opcjonalne, takie jak test oporu, test wzrostu temperatury, test poziomu dźwięku itp.
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
