| Nazwa marki: | WINLEY |
| Numer modelu: | S-500/34,5 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

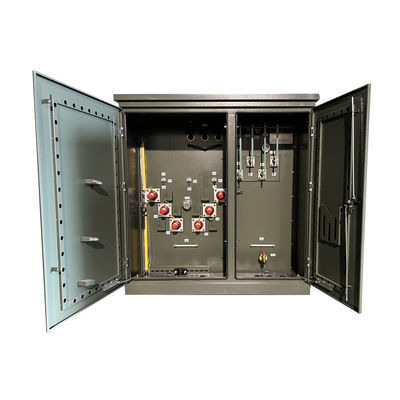

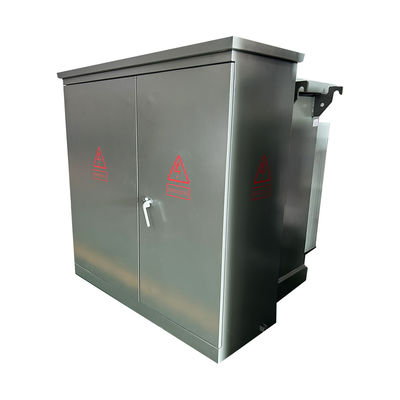

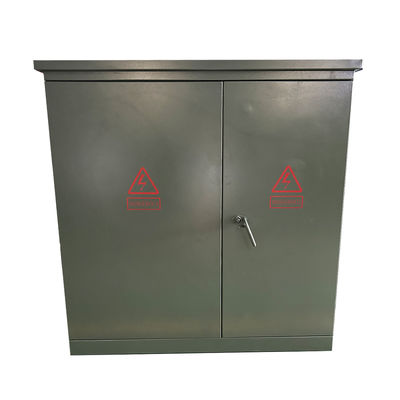

Transformator dystrybucyjny zamontowany na podkładce 3 fazowej 500 Kva 34500V do 480Y/277 certyfikat UL
WINLEY specjalizują się w produkcji trójfazowych transformatorów zamontowanych na podkładkach.Moc znamionowa wynosi zazwyczaj od 75 kVA do 5500 kVA, a napięcie może osiągnąć 34,5 kV.
Główne dane
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Trzy fazy |
| Pojemność | 500 KVA |
| Grupa wektorów | DYN1 |
| Napięcie pierwotne | 34500V |
| Włókno wtórne | 480Y/277 |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Impedancja (typowa) | 50,0-7,5% Typowe |
| Standardy wydajności | Spełnia normy DOE 2016 i ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 58 dBA |
| Wskaźnik wysokości | 3300 stóp (1000 metrów) nad poziomem morza |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Materiał z zbiornika | Stalo powleczone |
| Efektywność w % | 99.20% |
| Brak utraty obciążenia (w watach)) | +/- 1,295 W |
| Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 8,490 W |
strukturę
Standardowa cecha
1/Primary Switching
1) 5-pozycyjna zmiennik.
2) 4 pozycja przełącznika przerywania obciążenia, Można obsługiwać go na gorącym patyku i umożliwia elastyczność w naprawie i konserwacji.
2Połączenie końcowe
1)Pierwsze kable zasilania są połączone z łącznikami łokciowymi.
2) Zewnętrznie zaciskane studnie z wstawkami do hamowania obciążenia.
3)Płyty integralne lub bezpłyty ładunkowe.
4) Kończenie drugorzędne Przymocowane zewnętrznie korytarze z NEMA 4-dziurkowymi, 6-dziurkowymi, 8-dziurkowymi, 10-dziurkowymi lub 12-dziurkowymi łopatami. Dostępne są wsparcia łopatowe.
3.Urządzenie ochronne
1) bezpieczniki z bajonetami, bezpieczniki ograniczające prąd częściowego zakresu.
2) Urządzenie automatycznego obniżania ciśnienia.
3) Miernik poziomu oleju.
4) Miernik temperatury oleju.
5) Prężnik próżniowy.
6) Zawór odpływowy z próbkarzem.
7)Klasa dystrybucji, zatrzymacze tlenków metalu, 3-36 kV.
8)Klasa dystrybucji, urządzenia do zatrzymania błyskawicy typu zaworkowego, 3-27 kV.
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Rysunki techniczne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
