| Nazwa marki: | WINLEY |
| Numer modelu: | SCB13-800/33 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

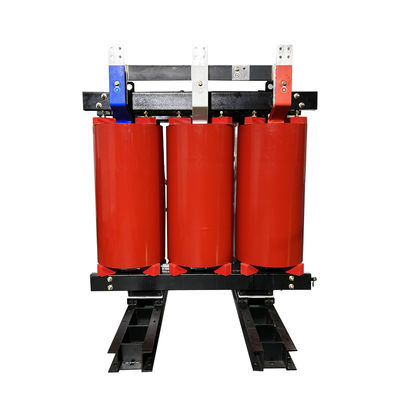

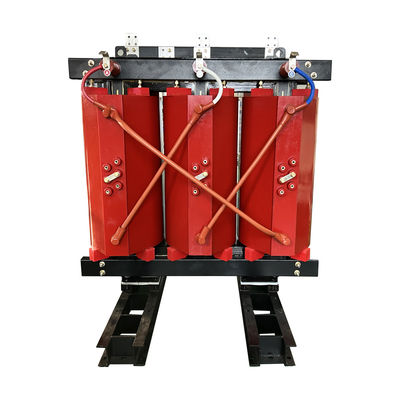

800KVA Trzyfazowy suchy transformator odlewany z żywicy Stop do 3300V do 400Y/220
Możemy produkować transformatory z żywicy odlewanej w zakresie 10MVA i 35KV. Fabryka posiada zaawansowane urządzenia odlewu próżniowego i formy o różnych specyfikacjach mocy,które mogą spełniać różne potrzeby użytkowników.
strukturalne
Główne dane
| Nie, nie, nie. | Szczegóły | Jednostka | Specyfikacja |
| 1 | Rodzaj | ~ | Impregowane, z żywicy odlewanej, typu suchego |
| 2 | Pojemność nominalna | kVA | 800 |
| 3 | Numer fazy | ~ | 3 |
| 4 | Narysowane napięcie wejściowe | V | 3300 |
| 5 | Narysowane napięcie wyjściowe | V | 400Y/220 |
| 6 | Rodzaj odtwarzania | ~ | nieobjęty obwodem |
| 7 | Zakres wykrywania | % | ± 2*2,5% |
| 8 | Metoda chłodzenia | ~ | AN/AF |
| 9 | Częstotliwość nominalna | Hz | 50 |
| 10 | Grupa wektorów | ~ | Dyn11 |
| 11 | Klasa izolacji | ~ | F (155°C) |
| 12 | Wzrost temperatury | K | 100 |
| 13 | Utrata z wyłączeniem obciążenia | W | 1170 |
| 14 | Utrata na obciążeniu (120°C) | W | 8000 |
| 16 | Prąd z wyłączeniem obciążenia | % | <0.5 |
| 15 | Impedancja | % | 4 |
| 17 | Materiał nawijania | ~ | Aluminiowe |
| 18 | Materiał podstawowy | ~ | stali krzemowej |
| 19 | Warunki eksploatacji | ~ | w pomieszczeniach wewnętrznych |
| 20 | Poziom morza | M | ≤ 1000 |
| 21 | urządzenie do ochrony temperatury | ~ | regulator temperatury z czujnikami PT100 i wentylatorami chłodzącymi |

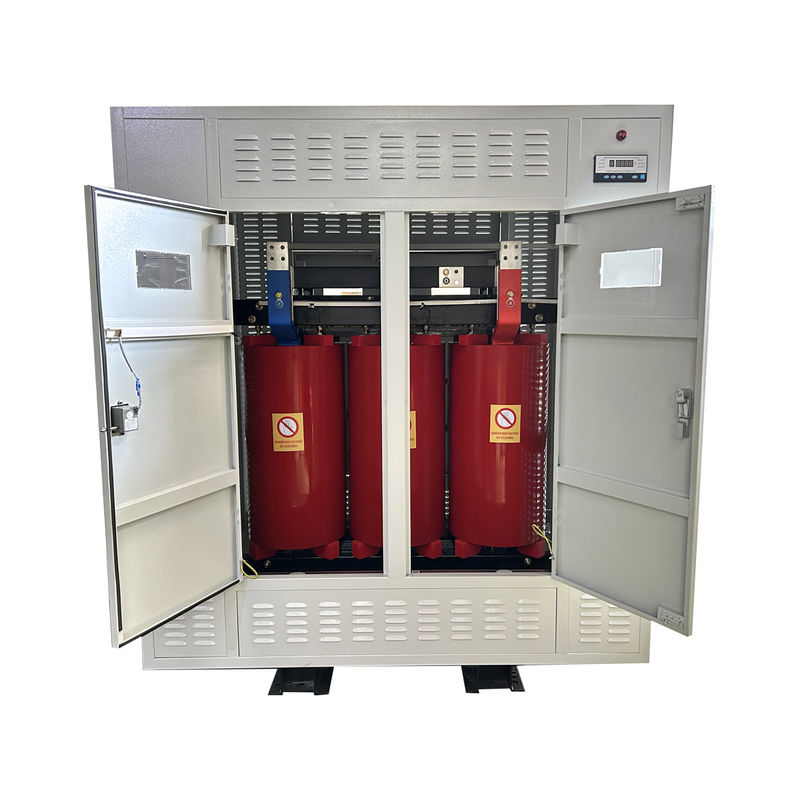

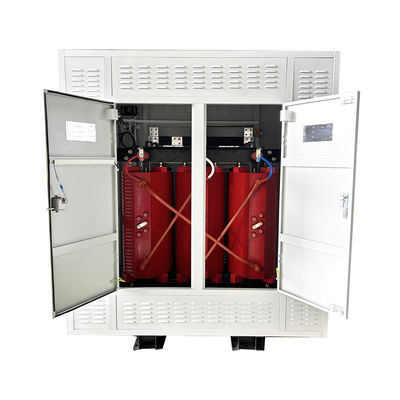

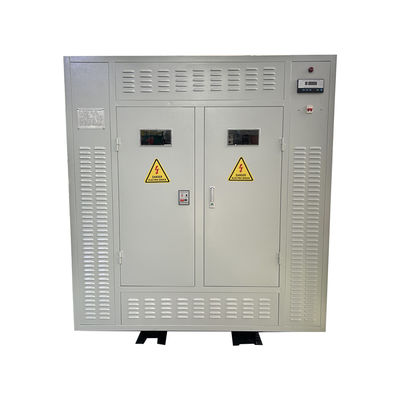

| 22 | Obudowa | ~ | IP23, galwanizowane elektrycznie |
| 23 | Temperatura otoczenia | °C | od -25 do +40 |
| 24 | Wymiar | mm | 1700*1450*1600 |
| 25 | Waga | kg | 2300 |
Technologia procesów
1)Rdzeń żelaza jest wykonany z wysokiej jakości stali krzemowej. Powierzchnia pokryta jest materiałem antykorozyjnym i ma dobrą rozpraszanie ciepła, co zapewnia niską stratę i odporność transformatora na korozję.
2) Nawijanie wysokonapięciowe ma ciągły spadek w dół dysku z przewodnikiem taśmowym ((alumium lub miedź) i podwójną warstwą izolacji. Nawijania są odlewane pod próżnią żywicą epoksydową.
3)Winowanie niskonapięciowe jest wykonane z folii aluminium lub miedzi i zwinięte folia izolacyjna wstępnie zaprawiona żywicą epoksydową.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)W próżniowej komorze odlewania żywica jest wlewana do formy w celu utwardzenia i tworzenia wysokiej wytrzymałości struktury FRP.
Specyfikacja
| Specyfikacja produktu | ||||||||
| Pojemność nominalna (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (KV) |
Symbol połączenia | Brak utraty obciążenia (W) |
Utrata w trakcie obciążenia (W) |
Brak prądu obciążenia (%) |
Wymiar L*W*H (mm) |
Waga (kg) |
| 100 | 6KV 6.3KV 10KV 10.5KV 11KV |
0.4KV | Dyn11 Zgadza się. |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
