Transformator rozdzielczy zamontowany na podkładce 3 fazowej 2500 Kva 13200v Do 480y/277 Do użytku na zewnątrz

Nazwa marki:	WINLEY
Numer modelu:	S-2500/13.2
MOQ:	1 jednostka
Cena £:	$5000-$150000
Szczegóły opakowania:	Pułapka ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL/cUL,CE,ISO

Faza:

Trzy fazy

Pojemność:

2,5 MVA

Napięcie pierwotne:

13200V lub dostosowane

Włókno wtórne:

480Y/277

Grupa wektorów:

wydajność:

99,40%

Normy wydajności:

Normy DOE/CSA/ANSI/IEEE

Klasa chłodzenia:

KNAN; KNAN; Self-Cooled Chłodzenie własne

Możliwość Supply:

1000 zestawów/miesiąc

Podkreślić:

13200v Transformator rozdzielczy zamontowany na podłodze

2500 Kva Transformator rozprowadzany na podkładce

Transformator dystrybucyjny zamontowany na podłożu zewnętrznym

Opis produktu

Transformator rozdzielczy zamontowany na podkładce 3 fazowej 2500 Kva 13200v Do 480y/277 Do użytku na zewnątrz

WINLEY ELECTRIC specjalizują się w produkcji trójfazowych transformatorów zamontowanych na podkładkach.Moc znamionowa wynosi zazwyczaj od 75 kVA do 5500 kVANasze produkty są eksportowane do Ameryki Północnej i innych miejsc w dużych ilościach.

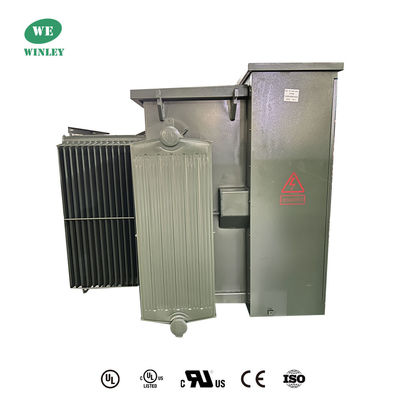

Transformator rozdzielczy zamontowany na podkładce 3 fazowej 2500 Kva 13200v Do 480y/277 Do użytku na zewnątrz 0

Główne dane

Rodzaj transformatora	Podkładka
Faza	Trzy fazy
Pojemność	20,5 MVA (2500 KVA)
Grupa wektorów	DYN1
Napięcie pierwotne	13200V
Włókno wtórne	480Y/277
Częstotliwość	60 Hz
Wzrost temperatury	65°C
Wskaźnik izolacji	Klasy E Izolacja - 120°C, 248°F
Klasa chłodzenia	KNAN; samoochłodzone
Wymiennik kliknięć	5-pozycyjny wymiennik
Impedancja	50,0-7,5% Typowe,
Standardy wydajności	Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE
Wskaźnik współczynnika K (harmoniczne łagodzenie)	K-1 (standardowy)
Materiał nawijania	Miedź
Wskaźnik temperatury otoczenia	40°C
Poziom dźwięku	58 dBA
Wzrost (wysokość)	3300 stóp (1000 metrów) nad poziomem morza
Materiał podstawowy	Stal zorientowana na ziarno
Wymiary*	75 W x 75 D x 73 H
Całkowita masa (płynna) *	11,534 funtów
Efektywność w %	99.40%
Brak utraty obciążenia (w watach)	+/- 2,680 W
Strata całkowitego obciążenia (w watach) w wysokości 100%	+/- 15 400 W

Opis

1. Transformator podgruntowany to transformator dystrybucyjny, który jest zwykle umieszczony w zamkniętym metalu
Szafka, położona na małym betonowym podkładzie.

2Typowa obudowa obejmuje zbiornik do utrzymania rdzenia/cewki zestawu transformatora zamontowanego na podkładce zanurzonego w oleju lub podobnym, oraz okablowanie

3. szafki posiadające przedziały o wysokim i niskim napięciu do zamykania odpowiednio wysokonapięciowych i niskonapięciowych zbiorników transformatora itp.

Nasz przekształcacz jest zaprojektowany i przetestowany zgodnie ze standardami branżowymi, w tym CSA, ANSI C.57DOE i IEEE, w stosownych przypadkach.

strukturę

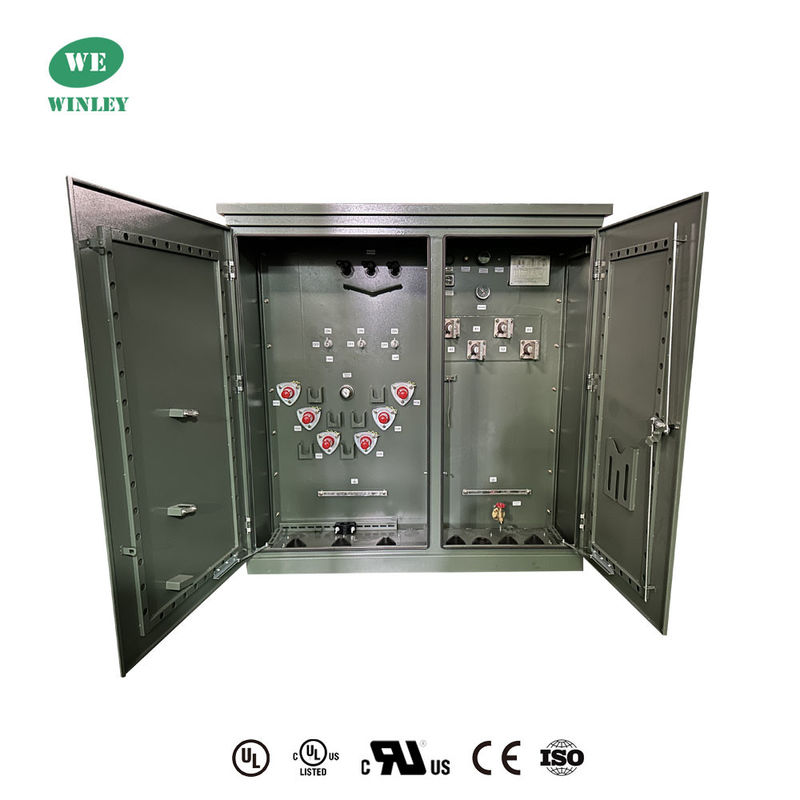

Transformator rozdzielczy zamontowany na podkładce 3 fazowej 2500 Kva 13200v Do 480y/277 Do użytku na zewnątrz 1

Specyfikacja

Trójfazowy przekształcacz z podkładką
Moc znamionowa (KVA)	Wysokie napięcie (KV)	Niskie napięcie (V)	Strata (W)
Moc znamionowa (KVA)	Wysokie napięcie (KV)	Niskie napięcie (V)	Strata bez obciążenia (W)	Strata w trakcie obciążenia (W)
75 KVA	240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne	120/240V 480Y/ 277V 600Y/ 347V	180	1250
112.5KVA			200	1500
150 KVA			280	2200
225 KVA			400	3050
300 KVA			480	3650
500 KVA			680	5100
750 KVA			980	7500
1000 KVA			1150	10300
1500 KVA			1640	14500
2000 KVA			2160	20645
2500 KVA			2680	23786
3000 KVA			3300	25300
3750 KVA			4125	27875
5000 KVA			5200	30000

Rysunki techniczne

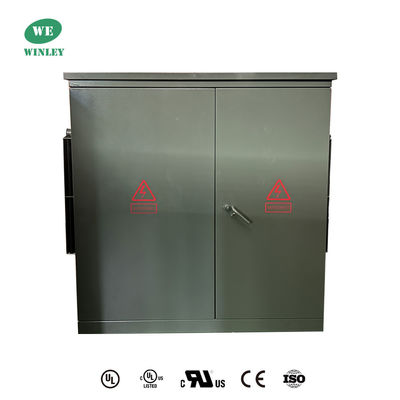

Transformator rozdzielczy zamontowany na podkładce 3 fazowej 2500 Kva 13200v Do 480y/277 Do użytku na zewnątrz 2

Proces produkcji

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
