| Nazwa marki: | WINLEY |
| Numer modelu: | D-167/34,5 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

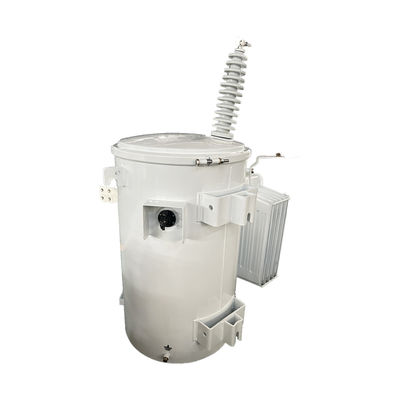

Transformator na biegunach mocy 167kva, jednofazowy, na biegunach montażowy, transformator dystrybucyjny 34500V do 240v
Każdy z nich jest zamocowany z urządzeniami uziemieniowymi, hakami, podnośnikami wspierającymi, które są zgodne ze standardem ANSI, oraz jednym lub dwoma wysokonapięciowymi buczkami na pokrywie,podciśnięcie niskiego napięcia na ścianie zbiornika i zamkaPrzełącznik należy regulować na podstawie instrukcji po wyłączeniu zasilania.
Cechy
* Dostępna opcja płynu FR3 dla zwiększenia bezpieczeństwa przeciwpożarowego lub oleju mineralnego klasy elektrycznej
* Spełnia lub przekracza standardy branżowe, w tym ANSI, NEMA i DOE Energy Efficiency
* Zbudowany w oparciu o zaprojektowany przez EPRI wzajemnie spleciony rdzeń, zapewniający większą odporność na podwyżki napięcia
* Polimerowe zęby niskiego napięcia są standardowe przy 5-50 kVA
* Rdzenie i cewki zaprojektowane z myślą o wysokiej niezawodności i niskiej częstotliwości awarii pola: dostępne w stali elektrycznej lub amorficznej o orientacji ziarnkowej
* Konstrukcja wysokonapięciowej buchy poprawia ochronę uszczelnienia i uszczelnienia
*Konfigurowalne według specyfikacji Rural Utilities Service (RUS)
Główne dane
| Faza | Jednorazowa faza |
| Pojemność | 167 KVA |
| Napięcie pierwotne | 34500GrdY/19920 |
| Klasa napięcia pierwotnego | Klasa 35 kV |
| Phasor pierwotny | Wye z ziemią |
| BIL podstawowy | 200 kV |
| Włókno wtórne | 120/240V (L-N-L) |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | ONAN; samochłodzony |
| Wymiennik kliknięć | 5-pozycyjny zmiennik kranu z zewnętrznym uchwytem obsługi |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 55 dBA |
Rysunki produktu
Specyfikacje
| 10kva-333kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
