| Nazwa marki: | WINLEY |
| Numer modelu: | D-75/25 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

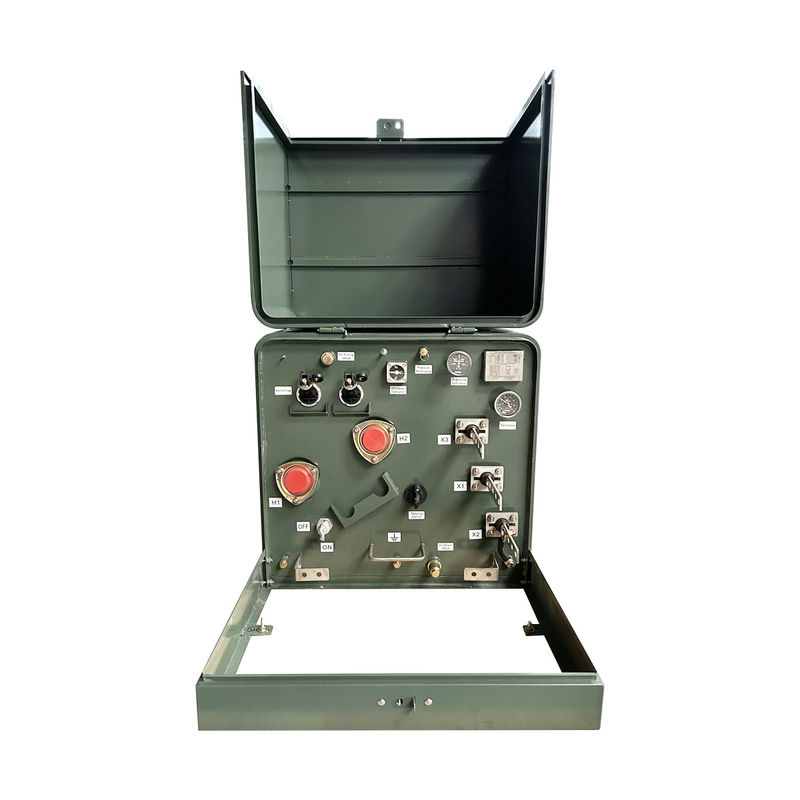

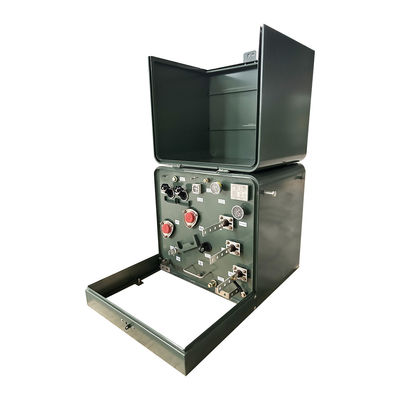

75KVA Jednopasowy podkładek zamontowany transformator zewnętrzny ANSI C57 24.94V Do 120V
Produkowane przez nas jednofazowe transformatory w pełni spełniają lub nawet przekraczają normy ANSI/IEEE, DOE, CSA i inne, a my niezależnie produkujemy kluczowe komponenty, takie jak zbiorniki oleju i rdzenie,dostarczanie więcej niż 600 sztuk miesięcznie, i może dostarczyć szybko w ciągu 7-35 dni.
szczegóły dotyczące produktu
Cechy
• spełnia lub przekracza normy ANSI®, IEEE® i NEMA®
• Spełnia standard DOE 10 CFR część 431 dla transformatorów dystrybucyjnych
• powłoka zbiornika przekracza IEEE Std C57.12.28TM-2005 i IEEE Std C57.12Standardy.29TM-2005 (tylko jednostki ze stali nierdzewnej)
• Pełna zgodność z IEEE Std C57.12Wymogi dotyczące integralności obudowy standardowej.28TM-2005
• Płytka z nazwą wygrawerowaną laserowo
• Wzmocnione podnośniki ze stali nierdzewnej
• Przepisy dotyczące uziemienia zbiornika
• Automatyczne urządzenie do obniżania ciśnienia
• Oleje mineralne elektryczne
• Drzwi z zawiasami ze szpilkami i beczkami ze stali nierdzewnej
• Płynąca kieszonka z zamkiem do łatwego ustawienia
• Zamknięcie drzwi o pięciorzędnej głowicy ze stali nierdzewnej
• Przepisy dotyczące napełniania i odprowadzania oleju
• Zdejmowany parapet
• Z spawaną kopułą pokrywą zbiornika
• Wysokonapięciowe studnie z wyciągami - 200 A
Główne dane
| Faza | Jednorazowa faza |
| Pojemność | 75 KVA |
| Grupa wektorów | II6 |
| Napięcie pierwotne | 24940GrdY/14400 |
| Włókno wtórne | 120/240 (L-N-L) |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Wymiennik kliknięć | 5-pozycyjny wymiennik kranu, działający na gorąco |
| Pojemność płynu (oleju) * | 66 galonów |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 30°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 51 dBA |
| Wzrost (wysokość) | 3300 stóp (1000 metrów) nad poziomem morza lub poniżej |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Wymiary* | 37.3''-W x 45.5''-D x 29.4''-H |
| Całkowita masa (płynna) * | 1499.12 funtów |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Efektywność | 990,10% |
Rysunek
Specyfikacja
| 25kva-500kva jednofazowy transformator zamontowany na podkładce | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 |
|||||
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
