| Nazwa marki: | WINLEY |
| Numer modelu: | S-5000/35 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

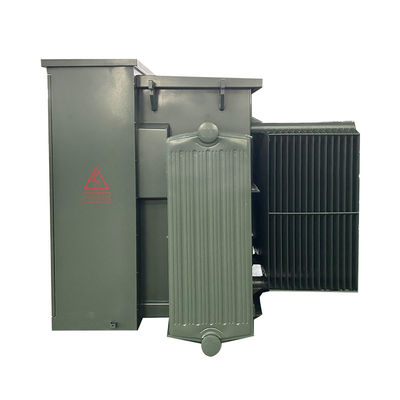

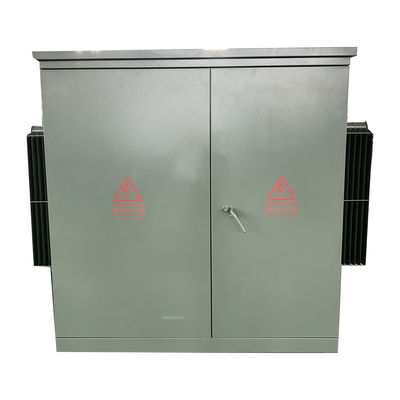

3 fazowe rozmiary transformerów 3000Kva Step-Down 12000V do 630Y/364
podsumowanie
Trójfazowy transformator zamontowany na podkładce zanurza przełącznik obciążenia i bezpiecznik po stronie wysokiego napięcia transformatora z rdzeniem i uzwojami transformatora w tym samym zbiorniku oleju,ma zalety zaawansowanej struktury, niezawodna wydajność, oszczędność energii i zmniejszenie zużycia, elastyczne wykorzystanie, duża zdolność adaptacyjna i korzyści ekonomiczne.
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Faza | Trzy fazy |
| Pojemność | 3 MVA (3000 KVA) |
| Grupa wektorów | DYN1 |
| Napięcie pierwotne | 12000V |
| Phasor pierwotny | Delta |
| Włókno wtórne | 630Y/364 Wye z ziemią |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Impedancja | 50,0-7,5% Typowe, Cel 5,75% |
| Standardy wydajności | Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Pojemność płynu (oleju) * | 330 galonów |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 63 dBA |
| Wzrost (wysokość) | 3300 stóp (1000 metrów) nad poziomem morza |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Materiał z zbiornika | Stalo powleczone |
| Wskaźnik klasyfikacji | NEMA 3R Przewodowa szafa, zamknięty zbiornik |
| Wymiary* | 90 W x 80 D x 83 H |
| Masa na sucho (bez oleju) * | 5,810 lb |

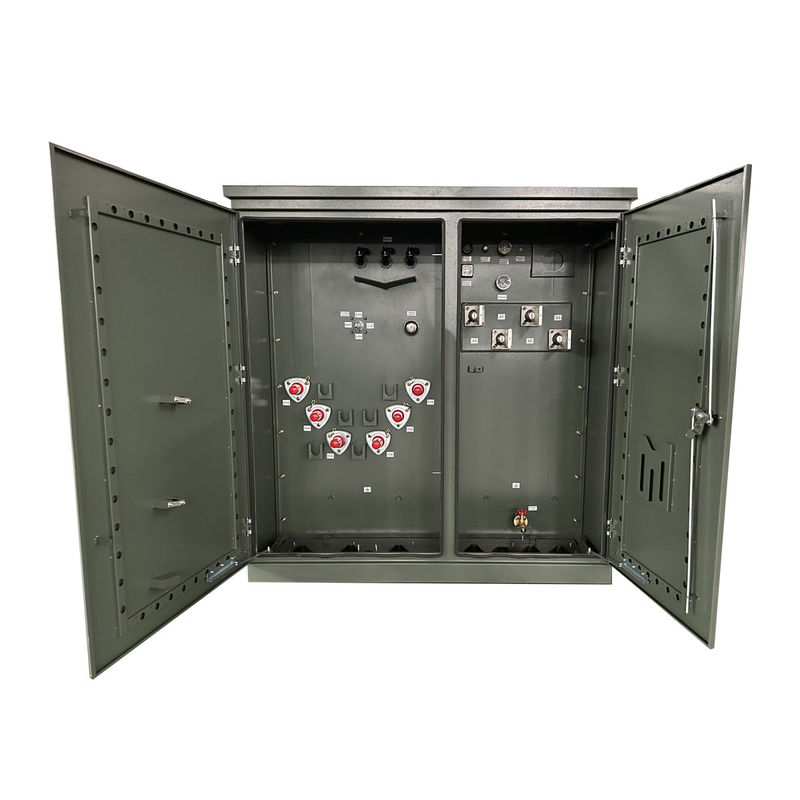

Struktura
Rysunki techniczne
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 |
||
Zastosowanie
Transformator podgruntowany (ang. padmount or pad-mounted transformer) to przekształcacz dystrybucji energii elektrycznej zamontowany na ziemi w zamkniętej stalowej szafce zamontowanej na betonowej podłodze.Ponieważ wszystkie zasilanie punktów połączeń są bezpiecznie zamknięte w uziemionym metalowym obudowie, w miejscach, w których nie ma miejsca na ogrodzenie, można zainstalować transformator z podnośnikiem.
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
