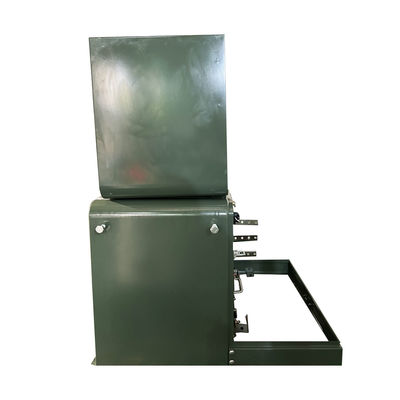

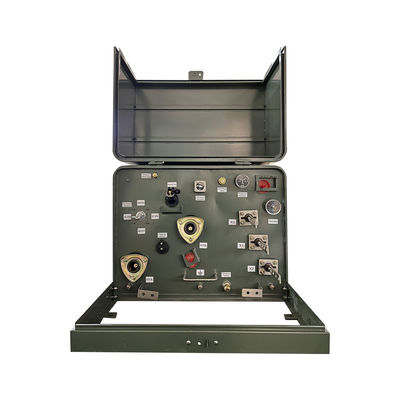

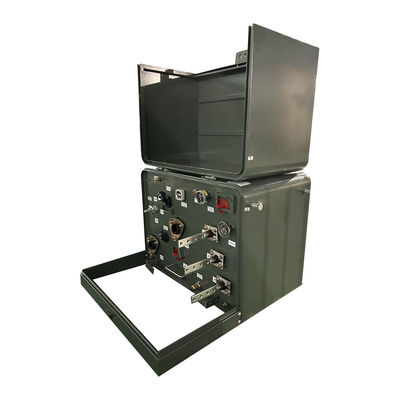

100Kva Jednopasowy Transformator Dystrybucyjny Zmontowany Na Podłodze 12470V Do 240V

Nazwa marki:	WINLEY
Numer modelu:	D-100/12,47
MOQ:	1 jednostka
Cena £:	$1000-$10000
Szczegóły opakowania:	Pułapka ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Rodzaj:

Transformator montowany na podkładce

Faza:

Jednofazowy

Napięcie pierwotne:

12470GrdY/7200

Włókno wtórne:

240/120 V

Częstotliwość:

60 Hz

Wzrost temperatury:

Ocena izolacji:

Klasy E Izolacja - 120°C, 248°F

Ocena współczynnika K (łagodzenie harmonicznych):

K-1 (standardowy)

Możliwość Supply:

1000 zestawów/miesiąc

Podkreślić:

Transformator dystrybucyjny 100kva

240V transformer rozdzielający

12470V Transformator dystrybucyjny

Opis produktu

100Kva jednofazowa podkładka rozdzielcza Transformator 12470V Do 240V

WINLEY Electric's Single-Phased Pad Mounted Transformers

I. Zgodność ze standardami przemysłu A. Standardy ANSI, DOE, IEEE i CSA B. Przekroczenie wymogów przemysłu

II. Specyfikacje transformatora A. Zakres mocy nominalnej 1. od 10 KVA do 250 KVA B. Napięcie pierwotne 1. do 34,5 kV

III. Produkcja wewnętrzna komponentów A. Zbiorniki oleju B. Rdzenie C. Miesięczna zdolność dostawcza 1.

IV. Czas dostawy A. 30-dniowa dostawa

V. Wniosek A. Transformatory WINLEY Electric spełniają lub przekraczają standardy branżowe B. Kompleksowe możliwości produkcyjne firmy C. Niezawodna i terminowa dostawa

struktura produktu

100Kva Jednopasowy Transformator Dystrybucyjny Zmontowany Na Podłodze 12470V Do 240V 0

Cechy

• spełnia lub przekracza normy ANSI®, IEEE® i NEMA®

• Spełnia standard DOE 10 CFR część 431 dla transformatorów dystrybucyjnych

• powłoka zbiornika przekracza IEEE Std C57.12.28TM-2005 i IEEE Std C57.12Standardy.29TM-2005 (tylko jednostki ze stali nierdzewnej)

• Pełna zgodność z IEEE Std C57.12Wymogi dotyczące integralności obudowy standardowej.28TM-2005

• Płytka z nazwą wygrawerowaną laserowo

• Wzmocnione podnośniki ze stali nierdzewnej

• Przepisy dotyczące uziemienia zbiornika

• Automatyczne urządzenie do obniżania ciśnienia

• Oleje mineralne elektryczne

• Drzwi z zawiasami ze szpilkami i beczkami ze stali nierdzewnej

• Płynąca kieszonka z zamkiem do łatwego ustawienia

• Zamknięcie drzwi o pięciorzędnej głowicy ze stali nierdzewnej

• Przepisy dotyczące napełniania i odprowadzania oleju

• Zdejmowany parapet

• Z spawaną kopułą pokrywą zbiornika

• Wysokonapięciowe studnie z wyciągami - 200 A

Główne dane

Rodzaj transformatora	Wyposażone w podkładkę, typu II
Faza	Jednorazowa faza
Pojemność	100 KVA
Grupa wektorów	II6
Napięcie pierwotne	12470GrdY/7200
Phasor wtórny	Dwóch fazowe wiązania pojedyncze
BIL wtórny	30 KV
Częstotliwość	60 Hz
Wzrost temperatury	65°C
Wskaźnik izolacji	Klasy E Izolacja - 120°C, 248°F
Klasa chłodzenia	ONAN; samochłodzony
Impedancja	10,4-2,4% Typowe
Rodzaj pierwotnego połączenia	Martwy front
Wskaźnik przełącznika przerwania obciążenia	200 ampera, 15 kV
Standardy wydajności	Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE
Wskaźnik współczynnika K (harmoniczne łagodzenie)	K-1 (standardowy)
Pojemność płynu (oleju) *	63.56 galonów
Waga płynu (oleju) *	573.19 lb
Wskaźnik poziomu płynu	Wskaźnik analogowy
Wskaźnik temperatury	Wskaźnik analogowy
Wskaźnik ciśnienia/pustki	Wskaźnik analogowy
Materiał nawijania	Miedź
Wskaźnik temperatury otoczenia	40°C
Zakres temperatury pracy otoczenia	-40°C do +40°C (-50°F do +104°F)
Poziom dźwięku	51 dBA
Wzrost (wysokość)	3300 stóp (1000 metrów) nad poziomem morza lub poniżej
Materiał podstawowy	Stal zorientowana na ziarno

Rysunek

100Kva Jednopasowy Transformator Dystrybucyjny Zmontowany Na Podłodze 12470V Do 240V 1

Specyfikacja

25kva-500kva jednofazowy transformator zamontowany na podkładce
Poziom kapitalizacji nominalnej ((kVA)	Wysoki	Niskie napięcie (v)	Symbol połączenia	Standardowy	Impedancja zwarcia ((%)	Efektywność
	napięcie (v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,0-4,5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Zdjęcia wyrobu fabrycznego

100Kva Jednopasowy Transformator Dystrybucyjny Zmontowany Na Podłodze 12470V Do 240V 2

Akcesoria

Proces produkcji

100Kva Jednopasowy Transformator Dystrybucyjny Zmontowany Na Podłodze 12470V Do 240V 4

100Kva Jednopasowy Transformator Dystrybucyjny Zmontowany Na Podłodze 12470V Do 240V 5

100Kva Jednopasowy Transformator Dystrybucyjny Zmontowany Na Podłodze 12470V Do 240V 6

100Kva Jednopasowy Transformator Dystrybucyjny Zmontowany Na Podłodze 12470V Do 240V 7

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
