1000kva Trzyfazowy podkładkowy transformator Step-Down 12470v do 480y/277

Nazwa marki:	WINLEY
Numer modelu:	S-1000/12,47
MOQ:	1 jednostka
Cena £:	$5000-$150000
Szczegóły opakowania:	Pułapka ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL/cUL,CE,ISO

Typ transformatora:

Zamontowana podkładka

Pojemność:

1000KVA lub dostosuj

Napięcie pierwotne:

12470 V lub dostosuj

Włókno wtórne:

480Y/277

Grupa wektorów:

Częstotliwość:

60 Hz

Ocena izolacji:

Klasy E Izolacja - 120°C, 248°F

Oceny:

Spełnia/przewyższa wskaźniki wydajności DOE 2016

Możliwość Supply:

1000 zestawów/miesiąc

Podkreślić:

480y/277 Transformator z podkładką

Transformator z podkładką o mocy 1000 KVA

12470v Transformator zamontowany na podłodze

Opis produktu

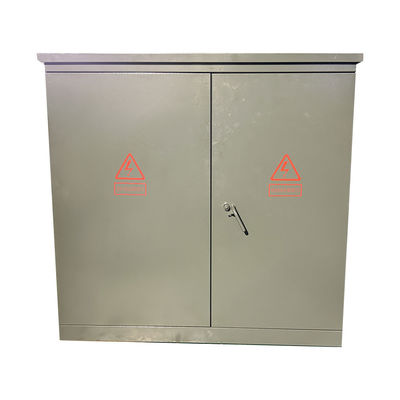

1000kva Trzyfazowy podkładkowy transformator Step-Down 12470v do 480y/277

Transformator trójfazowy zamontowany na podłodze jest przeznaczony do stosowania w podziemnych systemach dystrybucji,Ich zamknięte komory bezpieczeństwa wysokiego i niskiego napięcia zapewniają ich bezpieczną pracę i zmniejszają ryzyko wypadków, co czyni je idealnymi do zastosowań mieszkaniowych, miejsc turystycznych, hoteli i innych budynków.zazwyczaj znajdują się na zewnątrz.

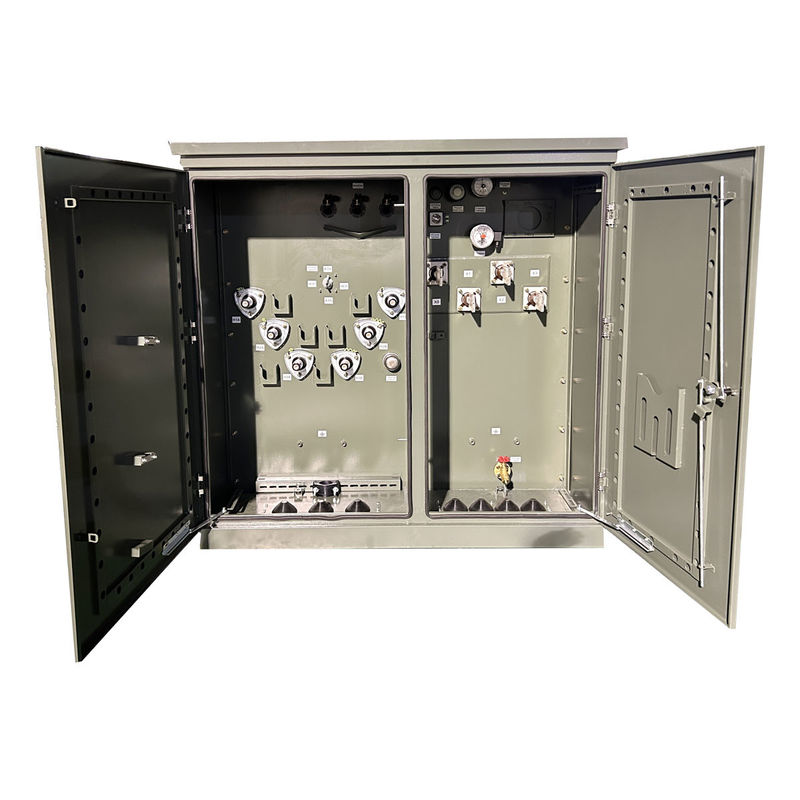

1000kva Trzyfazowy podkładkowy transformator Step-Down 12470v do 480y/277 0

Główne dane

Rodzaj transformatora	Wyposażone w podkładkę, typu przedziałowego
Operacja	Przetwarzanie w dół (nie zatwierdzone w górę)
Faza	Trzy fazy
Pojemność	1 MVA (1000 KVA)
Grupa wektorów	DYN1
Napięcie pierwotne	12470V
Klasa napięcia pierwotnego	Klasa 15 kV
Phasor pierwotny	Delta
BIL podstawowy	95 KV
Włókno wtórne	480Y/277
BIL wtórny	30 KV
Częstotliwość	60 Hz
Wzrost temperatury	65°C
Wskaźnik izolacji	Klasy E Izolacja - 120°C, 248°F
Klasa chłodzenia	KNAN; samoochłodzone
Wskaźnik poziomu płynu	Analogiczny przyrząd wymiarowy
Wskaźnik temperatury	Analogiczny przyrząd wymiarowy
Wskaźnik ciśnienia/pustki	Analogiczny przyrząd wymiarowy
Materiał nawijania	Miedź
Wskaźnik temperatury otoczenia	40°C
Zakres temperatury pracy otoczenia	-40°C do +40°C (-50°F do +104°F)
Poziom dźwięku	58 dBA
Wzrost (wysokość)	3300 stóp (1000 metrów) nad poziomem morza
Materiał podstawowy	Stal zorientowana na ziarno
Wskaźnik klasyfikacji	NEMA 3R Przewodowa szafa, zamknięty zbiornik
Wymiary*	73 W x 69 D x 73 H
Oceny ratingowe	Wyniki oceny wydajności DOE 2016
Efektywność w %	99.20%
Brak utraty obciążenia (w watach)	+/- 1,300 W
Strata całkowitego obciążenia (w watach) w wysokości 100%	+/- 8,500 W

Standardowe cechy

•Działanie 60 Hz.
• średni wzrost nawijania o 65°C.
• Układy zasilające radialne i pętłowe.
• Śmiertelny i aktywny typ przednich końcówek HV.
• HV BIL 45 150 kV (martwy front) 200 kV (żywy front).
• LV BIL 30 kV.
• Trójpunktowe zaciskanie drzwi niskiego napięcia.
• Drzwi o wysokim napięciu, które można otworzyć dopiero po
drzwi niskiego napięcia są otwarte.
• Sztywne przegrody stalowe.
• Zbiornik transformatora spawany od pokrywy do podstawy.
• Stała tabliczka z nazwą.
• 1 cm pokrycia rur NPT.
• podkładki do uziemienia zbiorników ANSI.
• 1 cm zawór odpływowy i próbkarz.
• Automatyczny zawór obniżający ciśnienie (35 SCFM).
• Zmiennik kranów z (2) 2,5% nad pełną pojemnością kranów
i poniżej wartości nominalnej.
• Jedno dziurko ręczne o wymiarach 10 x 18 (lub 14 x 25) w transformatorze
Pokrycie zbiornika.
• Olejkowo-zielony kolor (Munsell 7GY 3.29/1.5).
• Zaprojektowane, wyprodukowane i przetestowane zgodnie z
z najnowszymi normami ANSI

Trysunki techniczne

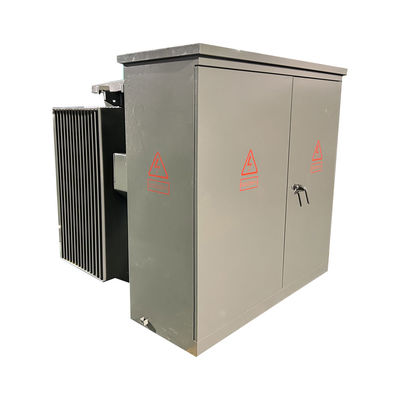

1000kva Trzyfazowy podkładkowy transformator Step-Down 12470v do 480y/277 1

Specyfikacja

Dane techniczne dotyczące trójfazowego transformatora zamontowanego na podkładce
Pojemność nominalna	Strata		Wymiar ((mm)			Waga ((kg)
Pojemność nominalna	Strata bez obciążenia ((W)	Strata w trakcie obciążenia	W	D	H	Masa oleju (L)	Całkowita masa (kg)
45 kVA	160	1000	1730	990	1270	416	950
75 kVA	180	1250	1730	990	1270	435	1020
150 kVA	280	2200	1730	1245	1270	473	1225
300 kVA	480	3650	1830	1295	1270	605	1655
500 kVA	680	5100	2260	1345	1270	720	2110
750 kVA	980	7500	2260	1448	1628	1022	2950
1000 kVA	1150	10300	2260	1500	1625	1325	3720
1500 kVA	1640	14500	2210	1470	2150	1552	4672
2000 kVA	2160	20645	2380	1600	2220	1855	5670
2500 kVA	2680	27786	3070	1650	2330	2006	6580
3000 kVA	3300	30300	3260	1850	2460	2336	7500
3750 kVA	4125	37875	4080	2060	2680	2650	8450

Proces produkcji

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.

Znaków:

Transformator montowany na podkładce

Transformator 3 fazowy

Transformator z podkładką ANSI IEEE
