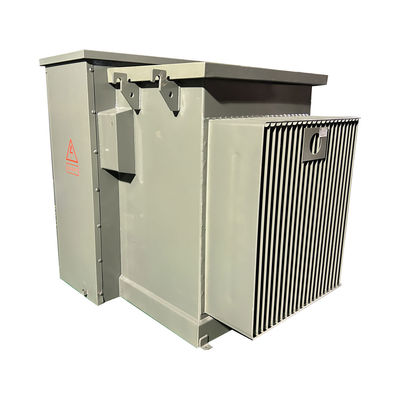

500kva Trzyfazowy Transformator Ansi Standardowy Przewodnik 34500v Do 480y/277

Nazwa marki:	WINLEY
Numer modelu:	S-500/34,5
MOQ:	1 jednostka
Cena £:	$5000-$150000
Szczegóły opakowania:	Pułapka ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL/cUL,CE,ISO

Typ transformatora:

Montowane na podkładce, typu przedziałowego

Pojemność:

150Kva lub dostosować

Napięcie pierwotne:

34500 V lub dostosuj

Włókno wtórne:

480Y/277

Klasa chłodzenia:

KNAN; KNAN; Self-Cooled Chłodzenie własne

Częstotliwość:

50/60hz

Wzrost temperatury:

Materiał nawijania:

Aluminium

Możliwość Supply:

1000 zestawów/miesiąc

Podkreślić:

Transformator 500 KVA

480y/277 Transformator z podkładką

ANSI Standard Pad Mounted Transformer

Opis produktu

500kva Trzyfazowy Transformator Ansi Standardowy Przewodnik 34500v Do 480y/277

Charakterystyka wydajności

Transformator podgrzewany jest transformatorem dystrybucyjnym, który jest zwykle umieszczony w zamkniętej metalowej szafce, umieszczonej na małym betonowym podłożu.Zwykle są one produkowane w mocy znamionowej od około 75 do około 5000 kVa i często zawierają wbudowane bezpieczniki i przełącznikiTypowa obudowa obejmuje zbiornik do utrzymania rdzenia/cewki zestawu transformeru zamontowanego na podkładce zanurzonego w oleju lub podobnym,i szafki przewodowej posiadającej wysokonapięciowe i niskonapięciowe przedziały przewodowe do zamykania wysokonapięciowych i niskonapięciowych zębatekNasz przekształcacz jest zaprojektowany i przetestowany zgodnie ze standardami branżowymi, w tym CSA, ANSI C.57DOE i IEEE, w stosownych przypadkach.

500kva Trzyfazowy Transformator Ansi Standardowy Przewodnik 34500v Do 480y/277 0

struktura produktu

Główne dane

Faza	Trzy fazy
Pojemność	500 KVA
Napięcie pierwotne	34500V
Klasa napięcia pierwotnego	Klasa 35 kV
Częstotliwość	60 Hz
Wzrost temperatury	65°C
Wskaźnik izolacji	Klasy E Izolacja - 120°C, 248°F
Klasa chłodzenia	KNAN; samoochłodzone
Wymiennik kliknięć	5-pozycyjny wymiennik
Przełącznik przerywania obciążenia	4-pozycyjny przełącznik przerywania obciążenia
Wskaźnik przełącznika przerwania obciążenia	300 ampera, 35 kV
Standardy wydajności	Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE
Wskaźnik współczynnika K (harmoniczne łagodzenie)	K-1 (standardowy)
Płyn izolacyjny	Biodegradowalne naturalne oleje roślinne Ester Insulatory Fluid - Non-PCB Fluid
Materiał nawijania	Aluminiowe
Wskaźnik temperatury otoczenia	40°C
Zakres temperatury pracy otoczenia	-40°C do +40°C (-50°F do +104°F)
Poziom dźwięku	56 dBA
Wzrost (wysokość)	3300 stóp (1000 metrów) nad poziomem morza
Materiał podstawowy	Stal zorientowana na ziarno
Materiał z zbiornika	Stalo powleczone
Wskaźnik klasyfikacji	NEMA 3R Przewodowa szafa, zamknięty zbiornik
Cechy	Zestaw wejściowy śruby Pentahead
	Płyn izolacyjny o wysokim punkcie palenia
	Płyn izolacyjny niepowiązany z PCB
	Wyposażenie zabezpieczone
	Drzwi przedniej przedziału z zawiasami, zamykające się pod oprawą
	Kompact przewodowy NEMA 3R
	Włącza się gorącą pałeczkę, mocowanie drzwi HV
Efektywność w %	990,10%

Rysunki techniczne

500kva Trzyfazowy Transformator Ansi Standardowy Przewodnik 34500v Do 480y/277 2

Zdjęcia wyrobu fabrycznego

Specyfikacja

Dane techniczne dotyczące trójfazowego transformatora zamontowanego na podkładce
Pojemność nominalna	Strata		Wymiar ((mm)			Waga ((kg)
Pojemność nominalna	Strata bez obciążenia ((W)	Strata w trakcie obciążenia	W	D	H	Masa oleju (L)	Całkowita masa (kg)
45 kVA	160	1000	1730	990	1270	416	950
75 kVA	180	1250	1730	990	1270	435	1020
150 kVA	280	2200	1730	1245	1270	473	1225
300 kVA	480	3650	1830	1295	1270	605	1655
500 kVA	680	5100	2260	1345	1270	720	2110
750 kVA	980	7500	2260	1448	1628	1022	2950
1000 kVA	1150	10300	2260	1500	1625	1325	3720
1500 kVA	1640	14500	2210	1470	2150	1552	4672
2000 kVA	2160	20645	2380	1600	2220	1855	5670
2500 kVA	2680	27786	3070	1650	2330	2006	6580
3000 kVA	3300	30300	3260	1850	2460	2336	7500
3750 kVA	4125	37875	4080	2060	2680	2650	8450

Proces produkcji

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
