75Kva Jednopasowy Płyn napełniony podkładką Transformator podwójny napięcie 34,5KV do 120/240

Nazwa marki:	WINLEY
Numer modelu:	D-75/35
MOQ:	1 jednostka
Cena £:	$1000-$10000
Szczegóły opakowania:	Pułapka ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Faza:

Jednofazowy

Pojemność znamionowa:

75KVA

Napięcie pierwotne:

13200GrdY/7620 i 4160GrdY/2400

Włókno wtórne:

240/120V (L-N-L)

Konfiguracja transformatora:

Zamontowany na podkładce wypełnionej cieczą

Klasa chłodzenia:

Wzrost temperatury:

Ocena współczynnika K (łagodzenie harmonicznych):

K-1 (standardowy)

Możliwość Supply:

1000 zestawów/miesiąc

Podkreślić:

34.5KV Transformator na podłodze

Transformator z napędem 75 kW

120/240 Transformator zamontowany na podkładce

Opis produktu

75Kva Jednopasowy Płyn napełniony podkładką Transformator podwójny napięcie 34,5KV do 120/240

ANSI jednofazowe transformatory z podkładkami są wyposażone w szafkę z muszką, umożliwiającą łatwe otwieranie i nieograniczony dostęp do połączeń.Różnorodność konstrukcji pozwala na różne konfiguracje zabezpieczające i przełącznikowe.

struktura produktu

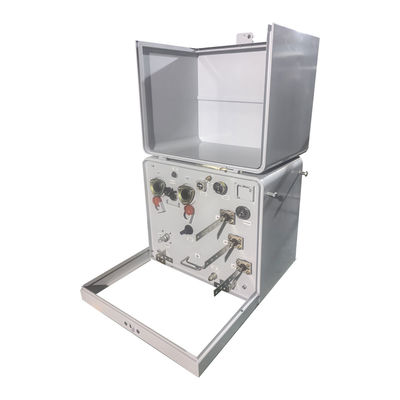

75Kva Jednopasowy Płyn napełniony podkładką Transformator podwójny napięcie 34,5KV do 120/240 0

Cechy

• spełnia lub przekracza normy ANSI®, IEEE® i NEMA®
• Spełnia standard DOE 10 CFR część 431 dla transformatorów dystrybucyjnych
• powłoka zbiornika przekracza IEEE Std C57.12.28TM-2005 i IEEE Std C57.12Standardy.29TM-2005 (tylko jednostki ze stali nierdzewnej)
• Pełna zgodność z IEEE Std C57.12Wymogi dotyczące integralności obudowy standardowej.28TM-2005
• Płytka z nazwą wygrawerowaną laserowo
• Wstawione podnośniki ze stali nierdzewnej
• Przepisy dotyczące uziemienia zbiornika
• Automatyczne urządzenie do obniżania ciśnienia
• Oleje mineralne elektryczne
• Drzwi z zawiasami ze szpilkami i beczkami ze stali nierdzewnej
• Płynąca kieszonka z zamkiem do łatwego ustawienia
• Zamknięcie drzwi o pięciorzędnej głowicy ze stali nierdzewnej
• Przepisy dotyczące napełniania i odprowadzania oleju
• Zdejmowany parapet
• Z spawaną kopułą pokrywą zbiornika
• Wysokonapięciowe studnie z wyciągami - 200 A

Główne dane

Faza	Jednorazowa faza
Pojemność	75 KVA
Napięcie pierwotne	34500V
Klasa napięcia pierwotnego	Klasa 35 kV
Phasor pierwotny	Delta
Włókno wtórne	120/240 (L-N-L)
Klasy napięcia wtórnego	1Klasy 2 kV
Phasor wtórny	Dwóch fazowe wiązania pojedyncze
BIL wtórny	30 KV
Częstotliwość	60 Hz
Wzrost temperatury	65°C
Wskaźnik izolacji	Klasy E Izolacja - 120°C, 248°F
Klasa chłodzenia	ONAN; samochłodzony
Wymiennik kliknięć	5-pozycyjna zmiennik
Impedancja	10,8%
Rodzaj pierwotnego połączenia	Martwy front
Wskaźnik współczynnika K (harmoniczne łagodzenie)	K-1 (standardowy)
Płyn izolacyjny	Olej mineralny - płyn niepowiązany z PCB - płyn niepowiązany z PCB
Materiał nawijania	Aluminiowe
Wskaźnik temperatury otoczenia	40°C
Poziom dźwięku	51 dBA
Wymiary*	37.4''-W x 45.67''-D x 29.53''-H
Efektywność	99.00%
Na podstawie transformatora pracującego przy 50% bazowej kVA tablicy nazwy.
Straty obciążenia na podstawie temperatury referencyjnej 85°C.
Brak utraty obciążenia (w watach) *	+/- 247W
Strata obciążenia (w watach) *	+/- 847W
Całkowita strata obciążenia (w watach) *	+/- 1092W

Rysunki produktu

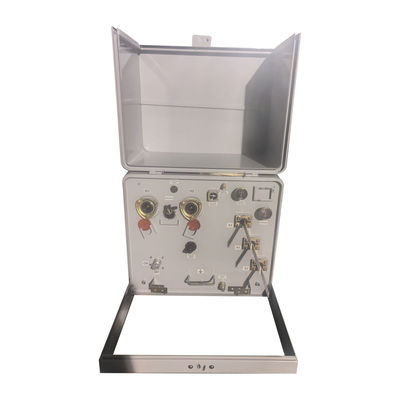

75Kva Jednopasowy Płyn napełniony podkładką Transformator podwójny napięcie 34,5KV do 120/240 1

Specyfikacja

Jednopasowy przekształcacz montowany na podłodze Specyfikacja
Ocena	Wysokie napięcie ((kV)	Brak utraty ładunku	Utrata obciążenia	Wysokość	Głębokość	Szerokość	Waga oleju ((kg)	Całkowita masa ((kg)
(kVA)	Wysokie napięcie ((kV)	Brak utraty ładunku	Utrata obciążenia	(mm)	(mm)	(mm)	Waga oleju ((kg)	Całkowita masa ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 lub inne	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Akcesoria

Proces produkcji

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
