Trójfazowy przekształcacz z podkładką

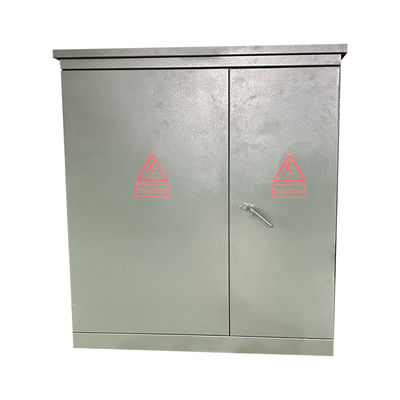

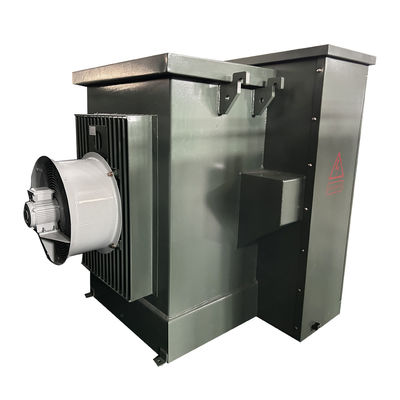

150Kva Trzyfazowy podkładek zamontowany transformator podwójne napięcie 304 stali nierdzewnej 12kv

Wszystkie kategorie

Trójfazowy transformator izolacyjny

Trójfazowy przekształcacz z podkładką

Transformator montowany na podkładce jednofazowej

Transformator montowany na słupie

Medyczny transformator izolacyjny

Przemysłowy transformator sterujący

przekształcacz z cewką odlewaną

Jednofazowy transformator sterujący

Toroidalny transformator izolacyjny

Transformator trójfazowy typu suchego

Trójfazowy automatyczny transformator

Reaktor trójfazowy

Skontaktuj się z nami

Mr. Steven

steven@winley-electric.com

86-18650108051

Skontaktuj się teraz

150Kva Trzyfazowy podkładek zamontowany transformator podwójne napięcie 304 stali nierdzewnej 12kv

Nazwa marki:	WINLEY
Numer modelu:	S-150/12
MOQ:	1 jednostka
Cena £:	$5000-$150000
Szczegóły opakowania:	Pułapka ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL,CE,ISO

Typ transformatora:

Montowane na podkładce, typu przedziałowego

Pojemność:

150Kva lub dostosować

napięcie wejściowe:

35kV, 34,5kv 24,94kv 13,8kv 13,2kv 12,47kv 7,2kv 4,16kv

Napięcie wyjściowe:

110 V, 220 V, 380 V, 440 V, 480 V

Klasa chłodzenia:

KNAN/ONAN

Ocena izolacji:

Klasy E Izolacja - 120°C, 248°F

Wzrost temperatury:

Materiał zbiornika:

304 ze stali nierdzewnej

Możliwość Supply:

1000 zestawów/miesiąc

Podkreślić:

150 KVA Transformator zamontowany na podłodze

304 Transformator z stali nierdzewnej

Transformator 12kv zamontowany na podłodze

Opis produktu

150Kva Trójfazowy Transformator Zmontowany na Podkładce Podwójne Napięcie 304 Stal Nierdzewna 12kv do 480Y/277

Wydajność

Trójfazowy transformator zamontowany na podkładce zanurza przełącznik obciążenia i bezpiecznik po stronie wysokiego napięcia transformatora z rdzeniem i uzwojami transformatora w tym samym zbiorniku oleju,ma zalety zaawansowanej struktury, niezawodna wydajność, oszczędność energii i zmniejszenie zużycia, elastyczne wykorzystanie, duża zdolność adaptacyjna i korzyści ekonomiczne.

150Kva Trzyfazowy podkładek zamontowany transformator podwójne napięcie 304 stali nierdzewnej 12kv 0

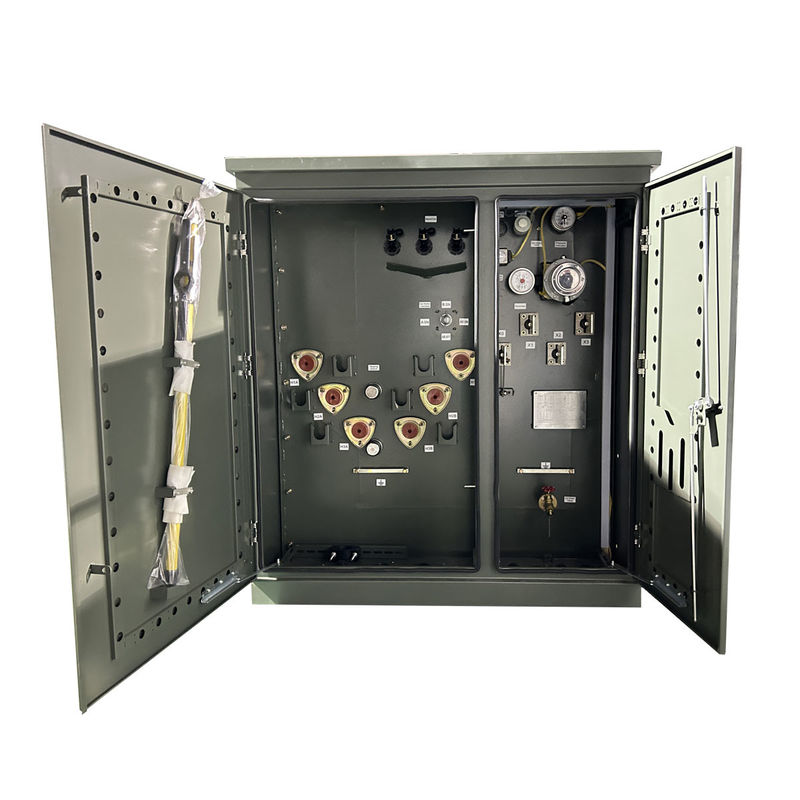

struktura produktu

Standardowe cechy

• 60 Hz.
• średni wzrost nawijania o 65°C.
• Układy zasilające radialne i pętłowe.
• Śmiertelny i aktywny typ przednich końcówek HV.
• HV BIL 45 150 kV (martwy front) 200 kV (żywy front).
• LV BIL 30 kV.
• Trójpunktowe zaciskanie drzwi niskiego napięcia.
• Drzwi wysokonapięciowe, które można otworzyć dopiero po otwarciu drzwi niskonapięciowych.
• Sztywne przegrody stalowe.
• Zbiornik transformatora spawany od pokrywy do podstawy.
• Stała tabliczka z nazwą.
• 1 cm pokrycia rur NPT.
• podkładki do uziemienia zbiorników ANSI.
• 1 cm zawór odpływowy i próbkarz.
• Automatyczny zawór obniżający ciśnienie (35 SCFM).
• Zmiennik kranów z (2) 2,5% pełną pojemnością kranów powyżej i poniżej wartości nominalnej.
• Jedno dziurko ręczne o wymiarach 10x18 (lub 14x25) w osłonie zbiornika transformatora.
• Olejkowo-zielony kolor (Munsell 7GY 3.29/1.5).
• Zaprojektowane, wyprodukowane i przetestowane zgodnie z najnowszymi normami ANSI

Główne dane

Rodzaj transformatora	Wyposażone w podkładkę, typu przedziałowego
Rodzaj zasilania transformatora	Podaż pętli
Faza	Trzy fazy
Pojemność	150 KVA
Grupa wektorów	DYN1
Napięcie pierwotne	12000V i 4160V
Przełącznik napięcia podstawowego	Przełącznik wyboru podwójnego napięcia
Phasor pierwotny	Delta
Włókno wtórne	480Y/277
Phasor wtórny	Wye-N
BIL wtórny	30 KV
Częstotliwość	60 Hz
Wzrost temperatury	65°C
Wskaźnik izolacji	Klasy E Izolacja - 120°C, 248°F
Standardy wydajności	Spełnia normy DOE 2016 i ANSI/IEEE
Wskaźnik współczynnika K (harmoniczne łagodzenie)	K-1 (standardowy)
Wskaźnik napędu impulsowego	N/A
Materiał nawijania	Miedź
Wskaźnik temperatury otoczenia	40°C
Poziom dźwięku	55 dBA
Wskaźnik wysokości	3300 stóp (1000 metrów) nad poziomem morza
Materiał z zbiornika	304 ze stali nierdzewnej
Wymiary	68'' W x 49' D x 50' H
Oceny ratingowe	Wyniki oceny wydajności DOE 2016
Efektywność w %	98.90%

Rysunki techniczne

150Kva Trzyfazowy podkładek zamontowany transformator podwójne napięcie 304 stali nierdzewnej 12kv 3

Specyfikacja

Dane techniczne dotyczące trójfazowego transformatora zamontowanego na podkładce
Pojemność nominalna	Strata		Wymiar ((mm)			Waga ((kg)
Pojemność nominalna	Strata bez obciążenia ((W)	Strata w trakcie obciążenia	W	D	H	Masa oleju (L)	Całkowita masa (kg)
45 kVA	160	1000	1730	990	1270	416	950
75 kVA	180	1250	1730	990	1270	435	1020
150 kVA	280	2200	1730	1245	1270	473	1225
300 kVA	480	3650	1830	1295	1270	605	1655
500 kVA	680	5100	2260	1345	1270	720	2110
750 kVA	980	7500	2260	1448	1628	1022	2950
1000 kVA	1150	10300	2260	1500	1625	1325	3720
1500 kVA	1640	14500	2210	1470	2150	1552	4672
2000 kVA	2160	20645	2380	1600	2220	1855	5670
2500 kVA	2680	27786	3070	1650	2330	2006	6580
3000 kVA	3300	30300	3260	1850	2460	2336	7500
3750 kVA	4125	37875	4080	2060	2680	2650	8450

Proces produkcji

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
