| Nazwa marki: | WINLEY |
| Numer modelu: | D-75/35 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

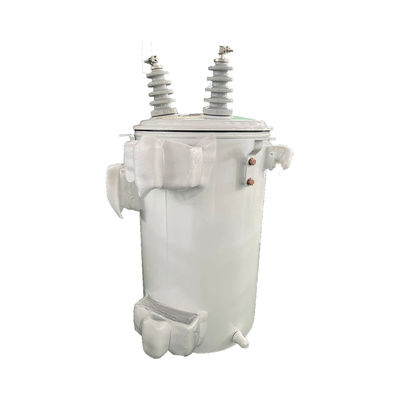

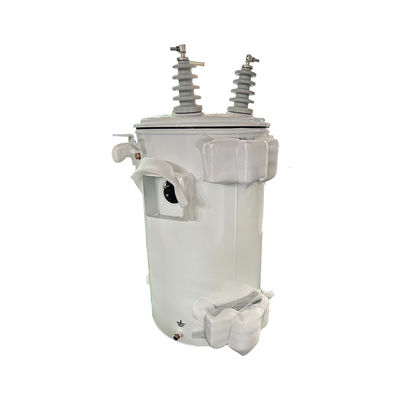

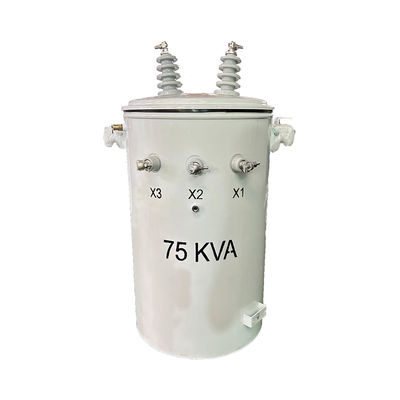

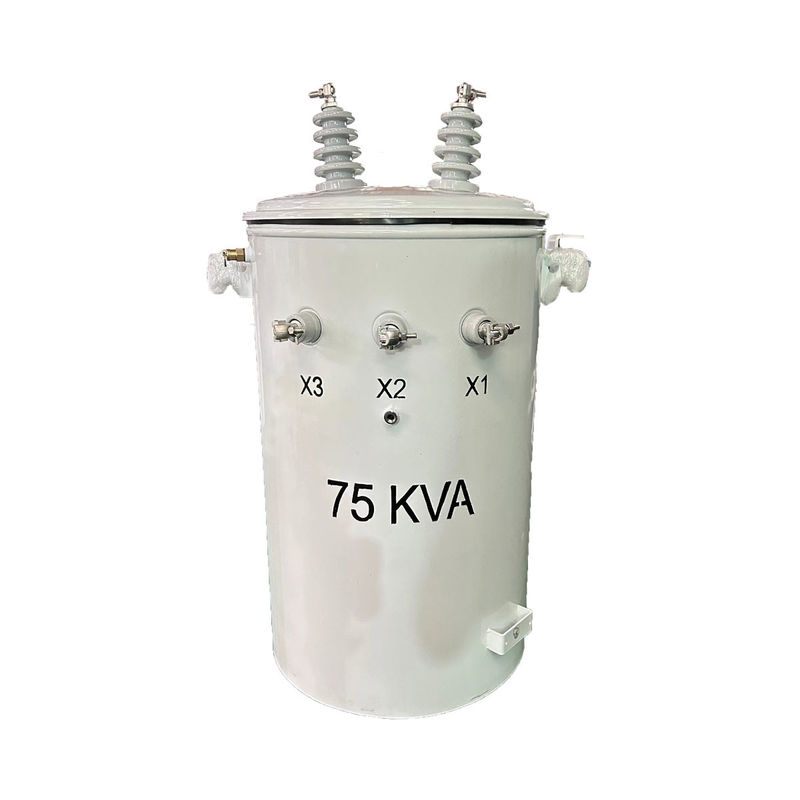

Jednopasowy stożkowy przekształcacz elektryczny o mocy olejowej 34,5 kw 75 kw
Każdy z nich jest zamocowany z urządzeniami uziemieniowymi, hakami, podnośnikami, które są zgodne ze standardem ANSI, oraz jednym lub dwoma wysokonapięciowymi zębami na pokrywie,podciśnięcie niskiego napięcia na ścianie zbiornika i zamkaPrzełącznik należy regulować na podstawie instrukcji po wyłączeniu zasilania.
strukturę
Charakterystyka wydajności
1.Transformatory montowane na pojedynczym słupie są produkowane w mocy nominalnej do 333 kVA. Wysokie napięcie do 34,5 kV.
2Transformator Winley's pole mounted został zaprojektowany i przetestowany zgodnie z normami ANSI/CSA, IEEE c.57, i IEC60076 w stosownych przypadkach.
3.Zaliki jednopasowe są zwykle montowane bezpośrednio na drzewnych lub betonowych słupkach do zastosowań w wielu scenariuszach, takich jak obciążenia mieszkalne i lekkie obciążenia handlowe,i są zazwyczaj podzielone na typy konwencjonalne i CSP
Główne dane
| Rodzaj transformatora | Transformator rozdzielczy powietrzny, typu konwencjonalnego |
| Faza | Jednorazowa faza |
| Pojemność | 75 KVA |
| Napięcie pierwotne | 34500V |
| Przełącznik napięcia podstawowego | N/A |
| Klasa napięcia pierwotnego | Klasa 35 kV |
| Phasor pierwotny | Delta |
| BIL podstawowy | 200 kV |
| Włókno wtórne | 120/240V (L-N-L) |
| Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | ONAN; samochłodzony |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 51 dBA |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Materiał z zbiornika | Stalo powleczone |
| Materiały mieszkaniowe | Stal powleczona w/ paska pokrywająca odporna na korozję, wyjmowalna pokrywa górna |
| Materiał sprzętowy | Urządzenia ze stali nierdzewnej |
| Rodzaj farby | Odporne na działanie atmosferyczne i UV powłoki epoksydowe i powłoki podkładowe |
| Kolor końcowy | Biały |
| Wstawianie | Podwójny uchwyt |
| Wstawianie | Przymocowanie bieguna poprzez uchwyty hangarowe |
| Podnoszące łupki | Wliczone |
| Wymiary* | 26.77''-W x 28.35''-D x 47.24''-H |
Specyfikacje
| 10kva-333kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
