| Nazwa marki: | WINLEY |
| Numer modelu: | D-15/13.2 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

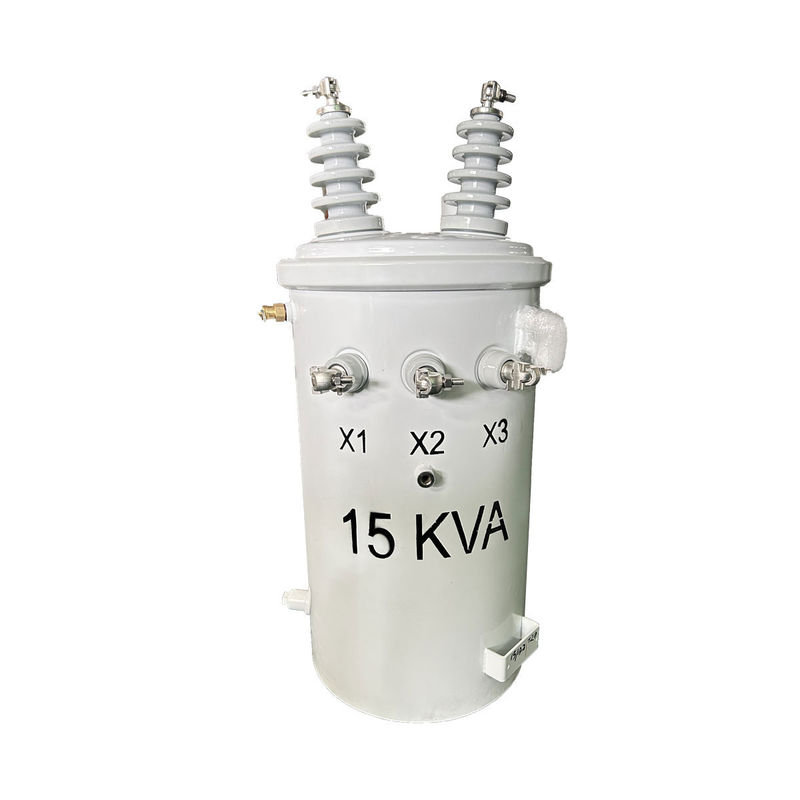

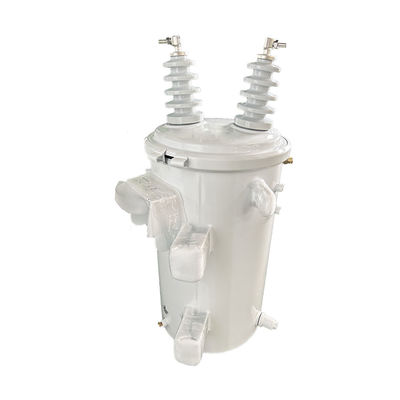

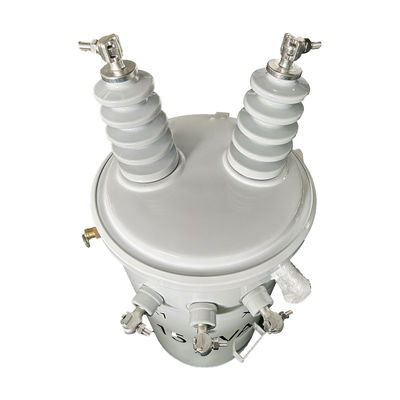

15kva jednofazowy przewodnik przemiennik przemiennik przemieszczalny olej zanurzony 13200GrdY/7620
WINLEY® jednofazowe w pełni spełniają lub nawet przekraczają międzynarodowe standardy, takie jak ANSI / IEEE, CSA i DOE.Jest eksportowany do Ameryki Północnej., Ameryki Środkowej i Południowej oraz na innych rynkach w dużych ilościach.
struktura produktu
Standardowa cecha
System jakości certyfikowany ISO 9001
Spełniają standardy DOE w zakresie efektywności energetycznej lub przekraczają normy ANSI/IEEE i CSA
Włókna podnoszące
Zestawy do mocowania zaczep
Pozostałe wyroby z porcelany
Obudowy z końcowym zamknięciem okiem
Wyroby o niskim napięciu z końcówkami zamków
Niskopociągowy pas uziemieniowy neutralny (nie pokazany) (tylko 10-50 kVA klasy B-2 i B-3)
Podtrzymywarki ANSI z napisem laserowym na dolnej uchwytce
Powierzchnia izolacyjna z poliestru
Zestaw pokrywy samodzielnie wentylującej i ponownie uszczelniającej
Przyczepy podtrzymujące rdzeń/cewkę
Przewody niskiego napięcia
Wtyczka do napełniania olejem z paskiem podgruntowym
Podkładka do naziemienia zbiornika
Wszystkie dodatkowe funkcje przepływu są standardowe tylko na samodzielnie chronionych jednostkach CSP typu
Główne ogniwo ochronne (wmontowane w gniazdku wysokonapięciowym)
Arrester napięcia
Podstawowy wyłącznik
Podstawowa ręcznik obsługi wyłącznika z awaryjnym przywróceniem przeciążenia i światłem sygnalizacyjnym przeciążenia
Główne dane
| Rodzaj transformatora | Transformator rozdzielczy powietrzny, typu konwencjonalnego |
| Faza | Jednorazowa faza |
| Pojemność | 15 KVA |
| Napięcie pierwotne | 13200GrdY/7620 |
| Włókno wtórne | 120/240V (L-N-L) |
| Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | ONAN; samochłodzony |
| Standardy wydajności | Spełnia normy DOE 2016 i ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 48 dBA |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Materiał z zbiornika | Stalo powleczone |
| Wymiary* | 19.69''-W x 22.83''-D x 38.19''-H |
| Oceny ratingowe | |
| Wyniki oceny wydajności DOE 2016 | |
| Zgodnie z normą ANSI/IEEE #C57.12.00 | |
| Efektywność | 980,50% |
| Brak utraty obciążenia (w watach) | +/- 65 W |
| Strata całkowitego obciążenia (w watach) | +/- 254W |
| Całkowita strata obciążenia (w watach) | +/- 319 W |
Rysunki produktu
Specyfikacje
| 10kva-500kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
