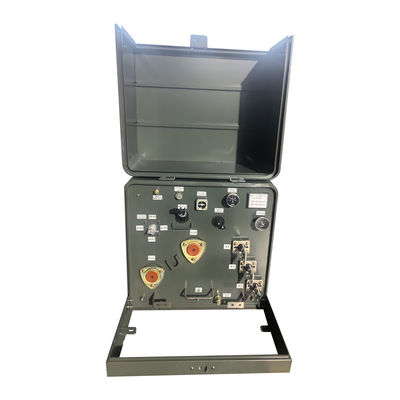

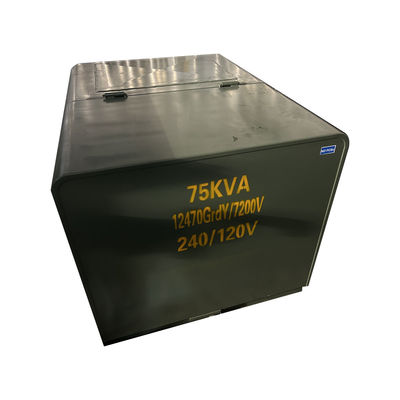

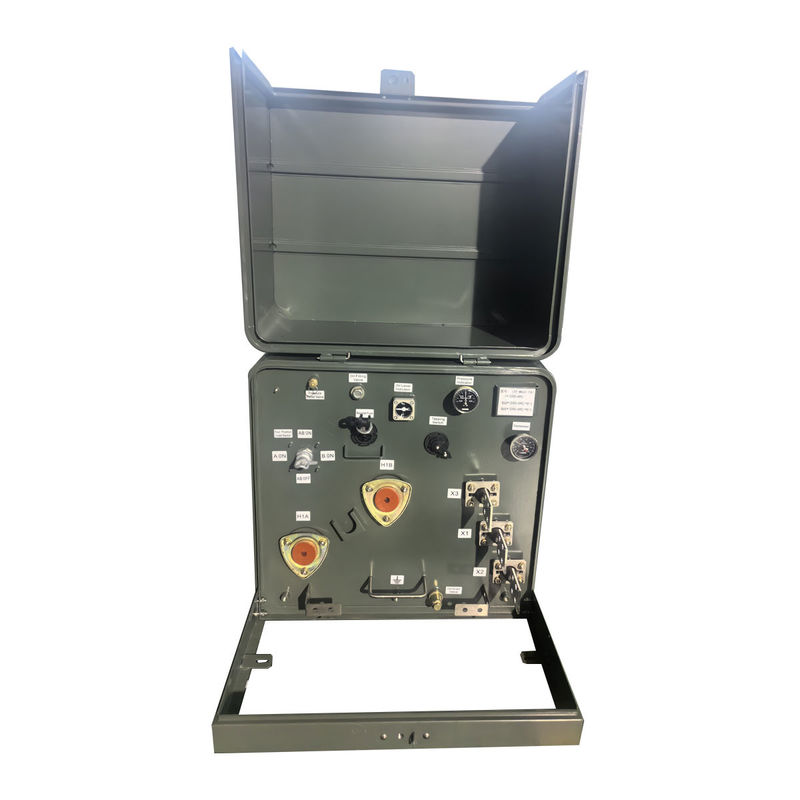

75kva Pad Mounted Distribution Power Transformer Jednofazowy Standardowy Ansi 13200v 240v

Nazwa marki:	WINLEY
Numer modelu:	D-75/15
MOQ:	1 jednostka
Cena £:	$1000-$10000
Szczegóły opakowania:	Pułapka ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Faza:

Jednofazowy

Typ transformatora:

Montowany na podkładce, przedziałowy typu I

Napięcie pierwotne:

13200GrdY/7620

Włókno wtórne:

240/120 (L-N-L)

Częstotliwość:

50/60hz

Impedancja:

10,4-2,4%

Materiał nawijania:

Miedź/Aluminium

Normy wydajności:

Spełnia standardy DOE 2016, spełnia standardy CSA, spełnia standardy ANSI/IEEE

Możliwość Supply:

1000 zestawów/miesiąc

Podkreślić:

240 V przekształtnik podkładkowy

Transformator montowany na podkładce jednofazowej

13200v przekształtnik podkładkowy

Opis produktu

Transformator mocy dystrybucyjnej montowany na podkładce o mocy 75kva jednofazowy Ansi Standard 13200v 240v

Prężność nominalna jednofazowego transformatora montowanego na podkładce wynosi 15-250 kVA.takie jak urządzenia gospodarstwa domowego, itp., a jego pojemność jest stosunkowo mniejsza niż w przypadku trójfazowego transformatora z podkładką. spełnia następujące normy: IEC60076, ANSI/IEEEC57.12.00, C57.12.20, C57.12.38, C57.12.90, CSA itp.

75kva Pad Mounted Distribution Power Transformer Jednofazowy Standardowy Ansi 13200v 240v 0

Charakterystyka wydajności

Transformatory montowane na podkładzie jednopasowym to kompaktowe, samodzielne urządzenia elektryczne
Wykorzystuje się je głównie w pomieszczeniach mieszkalnych i lekkich obiektów handlowych.
energii elektrycznej dostarczanej przez przedsiębiorstwo użyteczności publicznej w niższym napięciu nadającym się do użytku domowego lub małych przedsiębiorstw.
Jednopasowe elementy przekształcające.
Bezpieczeństwo i ochrona: Transformatory te są zazwyczaj zamknięte w zabezpieczonym, zamykanym
Takie zaprojektowanie pomaga zapewnić bezpieczeństwo, zmniejszając ryzyko przypadkowego kontaktu z działającymi częściami elektrycznymi.
Łatwość konserwacji: ich konstrukcja umożliwia łatwy dostęp do urządzeń do prac konserwacyjnych i naprawczych.
Regulacja napięcia: Odgrywają kluczową rolę w regulacji napięcia, zapewniając, że zasilanie elektryczne domów i przedsiębiorstw znajduje się w wymaganym zakresie napięcia.
Dystrybucja energii: Transformatory te stanowią kluczowy element sieci dystrybucyjnej energii elektrycznej, zapewniając jej
skutecznie i bezpiecznie rozprowadzane z sieci energetycznej do użytkowników końcowych.

Główne dane

Faza	Jednorazowa faza
Pojemność	75 KVA
Napięcie pierwotne	13200GrdY/7620
Klasa napięcia pierwotnego	Klasa 15 kV
BIL podstawowy	95 KV
Włókno wtórne	240/120 (L-N-L) dla dystrybucji 120/240V
BIL wtórny	30 KV
Częstotliwość	60 Hz
Wzrost temperatury	65°C
Wskaźnik izolacji	Klasy E Izolacja - 120°C, 248°F
Klasa chłodzenia	ONAN; samochłodzony
Materiał nawijania	Miedź
Wskaźnik temperatury otoczenia	40°C
Zakres temperatury pracy otoczenia	-40°C do +40°C (-50°F do +104°F)
Poziom dźwięku	51 dBA
Wzrost (wysokość)	3300 stóp (1000 metrów) nad poziomem morza lub poniżej
Materiał podstawowy	Stal zorientowana na ziarno
Materiał z zbiornika	Stalo powleczone
Wymiary przewodów drogowych w przedziale bazowym*	34-L x 19-D
Głębokość szafki	19-D
Wymiary*	36.5''-W x 42.5''-D x 36''-H
Masa na sucho (bez oleju) *	617.28 funtów
Całkowita masa (płynna) *	1499.12 funtów
Oceny ratingowe	Wyniki oceny wydajności DOE 2016
	Spełnia/przekracza ocenę efektywności CSA
	Zgodnie z normą ANSI/IEEE C57.12.00
Efektywność	99.00%
Na bazie transformatora pracującego przy 50% wartości bazowej tablicy nazwy kVA.
Brak utraty obciążenia (w watach) *	+/- 247W
Strata obciążenia (w watach) *	+/- 845 W

Specyfikacja

25kva-500kva jednofazowy transformator zamontowany na podkładce
Poziom kapitalizacji nominalnej ((kVA)	Wysoki	Niskie napięcie (v)	Symbol połączenia	Standardowy	Impedancja zwarcia ((%)	Efektywność
	napięcie (v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,0-4,5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Rysunek

75kva Pad Mounted Distribution Power Transformer Jednofazowy Standardowy Ansi 13200v 240v 1

Zdjęcia wyrobu fabrycznego

75kva Pad Mounted Distribution Power Transformer Jednofazowy Standardowy Ansi 13200v 240v 2

Akcesoria

Proces produkcji

75kva Pad Mounted Distribution Power Transformer Jednofazowy Standardowy Ansi 13200v 240v 4

75kva Pad Mounted Distribution Power Transformer Jednofazowy Standardowy Ansi 13200v 240v 5

75kva Pad Mounted Distribution Power Transformer Jednofazowy Standardowy Ansi 13200v 240v 6

75kva Pad Mounted Distribution Power Transformer Jednofazowy Standardowy Ansi 13200v 240v 7

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
